专利号: 2018110676409
申请人: 徐州网递智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

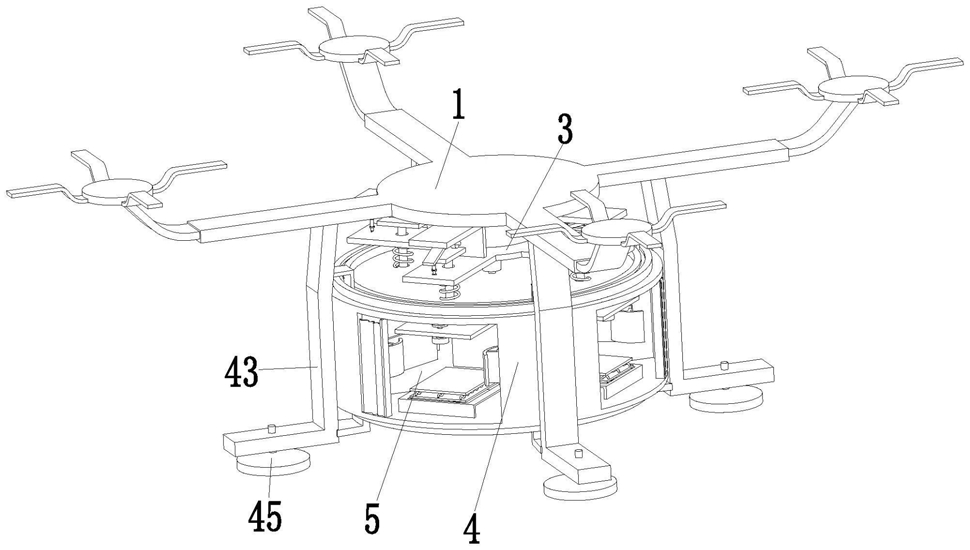

1.一种用于救急物品输送的快递无人机,包括无人机体(1),其特征在于:无人机体(1)的下端通过电机座安装有旋转电机(2),旋转电机(2)的输出轴上安装有旋转安装架(3),旋转安装架(3)上均匀设置有作业辅助孔,旋转安装架(3)的下端安装有旋转支撑箱(4),无人机体(1)的下端沿其周向方向均匀设置有固定支撑架(43),所述旋转支撑箱(4)内均匀设置有放置腔(5),放置腔(5)的上端设置有抵紧滑动孔,且放置腔(5)的外侧设置有投放口;

所述旋转安装架(3)上沿其周向方向均匀设置有固定作业架(31),固定作业架(31)的下端通过销轴安装有固定驱动架(32),固定驱动架(32)呈V字型结构,固定驱动架(32)的下端通过轴承安装有固定驱动辊(33),固定驱动架(32)的侧壁上通过销轴与固定驱动气缸(34)的顶端相连,固定驱动气缸(34)的底端通过销轴安装在旋转安装架(3)上,作业辅助孔内通过滑动配合方式安装有挤压滑动杆(35),挤压滑动杆(35)的下端穿过抵紧滑动孔,且位于旋转安装架(3)与旋转支撑箱(4)之间的挤压滑动杆(35)上套设有挤压复位弹簧(36),挤压滑动杆(35)的上端安装有从动板(37),挤压滑动杆(35)的下端安装有挤压执行板(38),挤压执行板(38)上设置有挤压执行孔,执行执行孔内设置有挤压减震器(39),挤压减震器(39)的上端安装在旋转支撑箱(4)的内壁上,挤压减震器(39)的下端安装有挤压作业块(310),挤压作业块(310)由柔性材质组成;

所述旋转支撑箱(4)的上端安装有旋转滑槽(41),旋转滑槽(41)呈T字型结构,旋转滑槽(41)上通过滑动配合方式与旋转滑杆(42)相连,旋转滑杆(42)安装在固定支撑架(43)的内壁上,旋转支撑箱(4)的下端安装有旋转滑块(44),旋转滑块(44)通过支撑立杆(46)安装在固定支撑架(43)的内壁上。

2.根据权利要求1所述的一种用于救急物品输送的快递无人机,其特征在于:所述放置腔(5)的内壁上通过销轴对称设置有限位作业架(51),限位作业架(51)的侧壁与放置腔(5)的内壁之间通过销轴安装有限位作业气缸(52),限位作业架(51)上安装有导引限位架(53),导引限位架(53)呈圆弧状结构。

3.根据权利要求1所述的一种用于救急物品输送的快递无人机,其特征在于:所述放置腔(5)的下端内壁上安装有放置支撑架(54),放置支撑架(54)上设置有放置调节槽,放置腔(5)的内壁上通过放置伸缩杆(55)安装有放置支撑板(56),位于放置支撑板(56)与放置腔(5)之间的放置伸缩杆(55)上套设有放置调节弹簧(57),放置支撑板(56)的下端通过销轴与放置驱动杆(58)相连,放置驱动杆(58)的下端通过销轴与放置腔(5)的内壁相连,放置驱动杆(58)的侧壁上通过销轴与放置驱动气缸(59)的顶端相连,放置驱动气缸(59)的底端通过销轴安装在放置腔(5)的内壁上,所述放置支撑板(56)上通过放置缓冲弹簧(510)设置有放置作业板(511)。

4.根据权利要求1所述的一种用于救急物品输送的快递无人机,其特征在于:所述投放口处设置有折叠式封闭门(6)。

5.根据权利要求3所述的一种用于救急物品输送的快递无人机,其特征在于:所述放置支撑板(56)位于放置调节槽内。

6.根据权利要求3所述的一种用于救急物品输送的快递无人机,其特征在于:所述限位作业架(51)位于放置支撑架(54)的两侧。

7.根据权利要求1所述的一种用于救急物品输送的快递无人机,其特征在于:所述固定驱动辊(33)抵靠在从动板(37)上。

8.根据权利要求1所述的一种用于救急物品输送的快递无人机,其特征在于:所述固定支撑架(43)呈L型结构,固定支撑架(43)的下端设置有定位盘(45)。
