1.一种下沉阴极熔盐电解制备铝钐中间合金的方法，其特征在于，包括以下步骤，(1)分别称取原料：SmF3、LiF、K3AlF6、Sm2O3和铝锭，保证原料质量比为：(SmF3+LiF):K3AlF6＝20:80，SmF3:LiF＝80：20；

(2)将步骤(1)中的K3AlF6投入电解槽中，加热升温，待K3AlF6完全熔化后添加SmF3和LiF；待SmF3和LiF完全熔化后，加入铝锭，待铝锭熔化后加入Sm2O3至熔化；

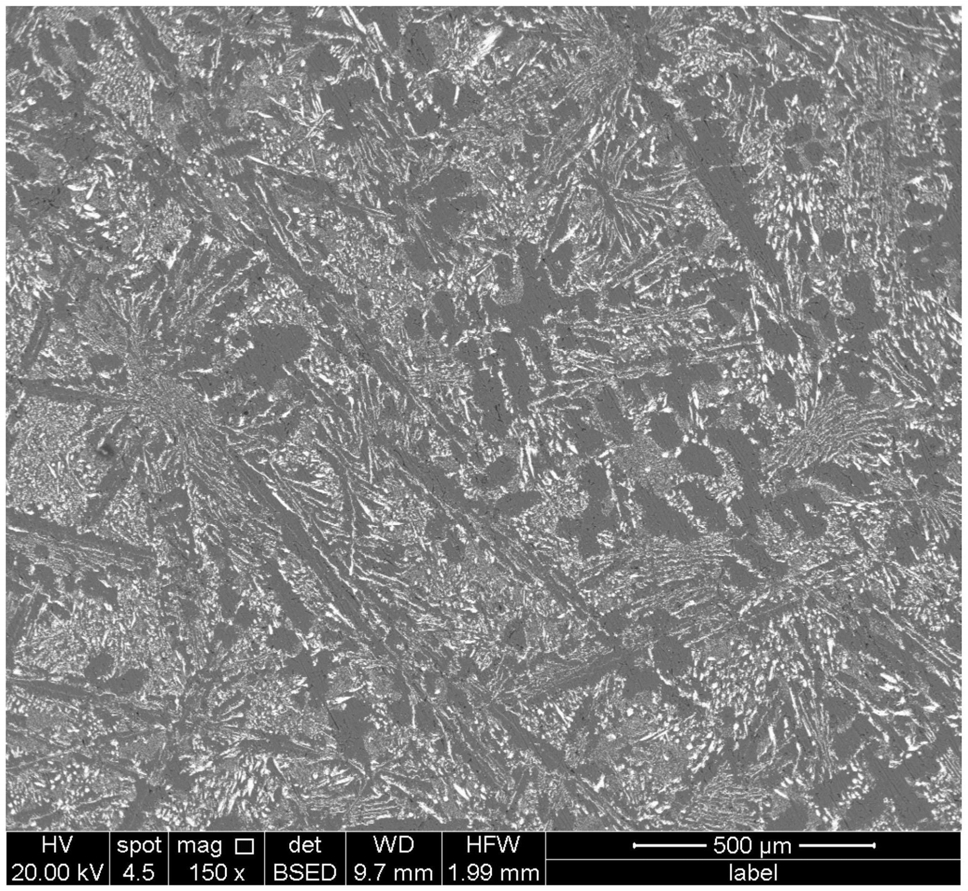

(3)进行熔盐电解，电解温度为900℃，熔盐电解的阴极为液态铝，阳极为石墨，所制备的铝钐中间合金下沉在电解槽的底部。

2.如权利要求1所述的一种下沉阴极熔盐电解制备铝钐中间合金的方法，其特征在于，Sm2O3的含量为熔盐总量的1-3wt％。

3.如权利要求1中所述的一种下沉阴极熔盐电解制备铝钐中间合金的方法，其特征在于，所述步骤(1)还包括：对称取后的原料分别进行干燥预热。

4.如权利要求3所述的一种下沉阴极熔盐电解制备铝钐中间合金的方法，其特征在于，步骤(1)的干燥预热的温度是200℃，干燥预热的时间为2h。
