专利号: 2018110085432
申请人: 陈必通
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

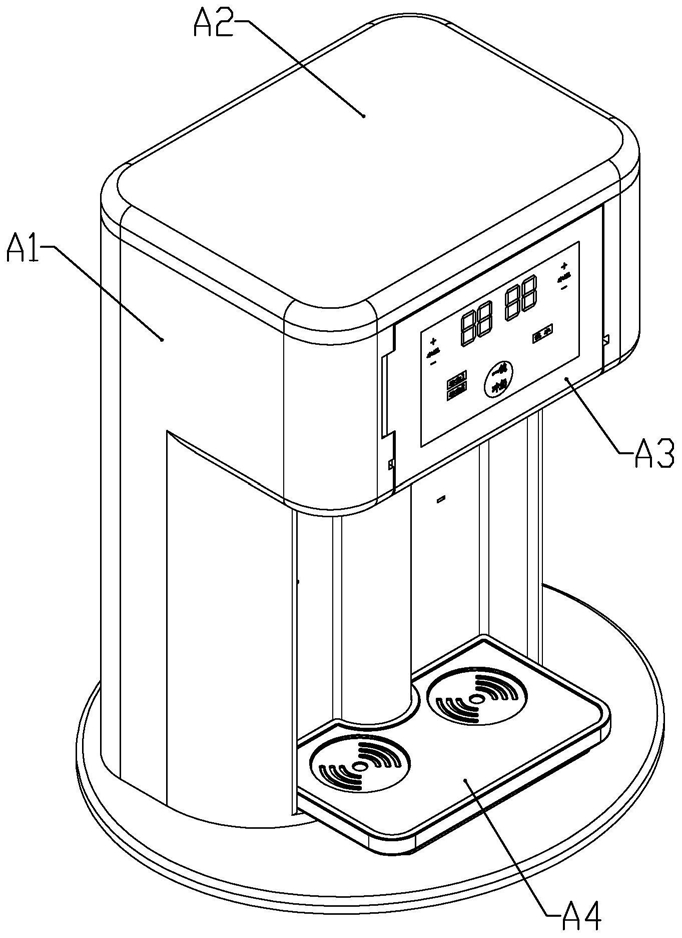

1.一种婴儿奶粉调奶器,包括壳体、可拆卸安装在所述壳体内的混合器和水箱;所述壳体内还安装有控制器以及与所述水箱连通的水泵;其特征在于:所述壳体内安装有两个粉盒组件;所述粉盒组件下方安装有用于驱动所述粉盒组件转动的驱动组件;通过所述驱动组件使两个所述粉盒组件之间切换以及出粉;

所述壳体上端成型有用于安装所述粉盒组件的粉盒容槽;所述粉盒容槽的下端成型有用于安装所述驱动组件的驱动组件安装腔;

所述驱动组件包括驱动电机;所述驱动电机输出轴上沿上下方向分别固定安装有第二连接盘和第一连接盘;所述第一连接盘和所述第二连接盘上分别安装有弹性的棘爪或棘齿;所述第一连接盘和所述第二连接盘上的棘爪或棘齿的方向相反;所述驱动电机的输出轴上还同轴设置有主动齿轮和圆柱凸轮;所述主动齿轮位于所述圆柱凸轮上方;所述圆柱凸轮对应于所述第一连接盘处成型有与所述第一连接盘上的棘爪或棘齿传动连接的第一内棘轮;所述主动齿轮对应于所述第二连接盘上的棘爪或棘齿传动连接的第二内棘轮;

所述粉盒容槽中位于两个粉盒之间安装有用于填充两个粉盒之间的空间的粉盒定位块;所述主动齿轮的上端成型有环形的卡圈;所述粉盒定位块下端对应所述卡圈处固定连接有用于卡接在所述卡圈内的卡扣;

所述圆柱凸轮外还套接有换位盘;所述圆柱凸轮外周成型有两端封闭的导向槽;所述导向槽具有上极限位置和下极限位置;所述换位盘朝的内侧固定连接有滑动连接在所述导向槽内的导向柱;所述换位盘的外周成型有多个定位孔;所述驱动组件安装腔内底面对应所述定位孔处固定连接有定位柱;

所述驱动组件安装腔内位于两个所述粉盒下方中心固定连接有定位凸台;所述定位凸台上端转动连接有从动齿轮;所述从动齿轮与所述主动齿轮位于同一水平面;所述换位盘上端位于两个所述从动齿轮的一端分别固定连接有两个定齿轮;两个所述定齿轮位于不同水平面;当所述换位盘上下移动至极限位置时,一个所述定齿轮同时与主动齿轮、位于同一侧的从动齿轮啮合;当所述换位盘移动至另一个极限位置时,另一个所述定齿轮同时与主动齿轮、另一个从动齿轮啮合;

所述水泵、所述驱动电机与控制器电连接。

2.如权利要求1所述的一种婴儿奶粉调奶器,其特征在于:所述粉盒容槽的下部成型有用于定位所述粉盒组件安装深度的安装底板;

所述壳体后端成型有位于所述驱动组件安装腔下方的后部安装腔;所述驱动电机的输出轴穿过所述驱动组件安装腔与所述后部安装腔之间所形成的隔板;

所述后部安装腔上部固定连接有将所述后部安装腔上下分离的横隔板;所述横隔板上成型有用于安装所述驱动电机的电机安装部;所述后部安装腔位于所述横隔板上部形成通风腔;所述从动齿轮下端固定连接有风扇;所述风扇为贯流风扇;所述驱动组件安装腔的底部位于所述风扇的下方成型有贯通至所述通风腔的通孔;

所述粉盒组件包括粉盒;所述粉盒下端朝向所述壳体的前部成型有向下凸起的出粉口;所述混合器安装在所述出粉口的下方;所述壳体上部的前端位于所述粉盒容槽的下方成型有用于安装所述混合器的混合器安装腔;所述安装底板对应于所述出粉口处向下成型有导流腔;所述出粉口插接在所述导流腔中;所述导流腔的侧壁与所述出粉口的侧壁之间存在间隙;

所述驱动电机安装腔的侧壁对应于所述导流腔处成型有与所述导流腔连通的连通孔。

3.如权利要求1所述的一种婴儿奶粉调奶器,其特征在于:所述混合器包括两个混合仓、与两个所述混合仓固定连接的连接底板;所述混合仓位于两个所述粉盒的出粉口的下方,使所述出粉口对应于所述混合仓的偏心位置;所述混合仓上部呈圆柱形、下部呈锥形且下端开口;

所述水泵的出水一端通过三通接口连接有两个分别与所述混合仓连接的喷水管;两个所述喷水管处分别安装有控制所述喷水管开闭的电磁阀;所述混合仓的上部侧壁成型有偏心设置且与所述喷水管连接的进水管;

所述混合仓的上端还可拆卸安装有挡盖;所述挡盖的上端对应于所述粉盒的出粉口成型有漏斗型的进粉口;所述挡盖的内部对应于所述进水管处成型有用于引导水流的导流板;

各个所述电磁阀与控制器电连接。

4.如权利要求2所述的一种婴儿奶粉调奶器,其特征在于:所述导流腔的侧壁与所述出粉口的侧壁之间的间隙为0.5-2mm。

5.如权利要求3所述的一种婴儿奶粉调奶器,其特征在于:所述壳体位于所述混合器安装腔下方成型有接水腔;所述混合器位于两个所述混合仓之间竖直成型有凝水板;所述凝水板上均匀分布有多个凸起;所述混合器远离所述进水管一端成型有竖直设置的前挡板;

所述凝水板下端成型有集水管;所述集水管位于所述连接底板的上端面向上成型有集水口;

所述壳体对应于所述集水管出竖直成型有排水通道;所述排水通道对应于所述集水管出成型有集水连接口;

所述接水腔的下部可拆卸安装有中空的放置盘;所述放置盘朝向所述排水通道成型有与放置盘内腔连通的接水槽;所述排水通道的下端成型有用于容纳所述接水槽的排水出口。

6.如权利要求1-5任一项所述的一种婴儿奶粉调奶器,其特征在于:所述水箱安装在所述后部安装腔的后部;所述水箱有所述控制器之间固定连接有竖直设置的固定隔板;所述固定隔板上还安装有用于使所述水泵的进水端与所述水箱连通的插接管;所述固定隔板的上端延伸至所述横隔板的下端;所述水箱上端对应于所述通风腔处成型有提板;所述提板中间成型有提拉口;

所述后部安装腔的底部安装有用于给所述水箱供电的转动电极;所述水箱内还安装有加热器、液位传感器、温度传感器;

所述加热器、液位传感器、温度传感器与控制器电连接。

7.如权利要求6所述的一种婴儿奶粉调奶器,其特征在于:所述通风腔内可拆卸滑动连接有过滤板。
