专利号: 2018109849553
申请人: 湖北盛荣建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

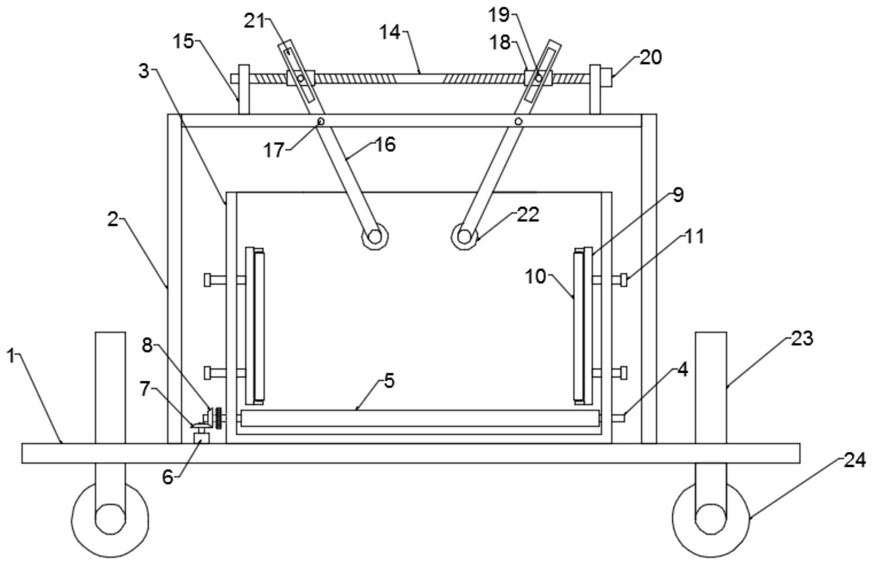

1.一种建筑安装用玻璃转运装置,包括支撑横板(1),所述支撑横板(1)上设置有支撑框架(2)和放置框体(3),其特征在于,放置框体(3)的内侧底部设置有多个两端与之转动连接的的支撑输送轴(4),支撑输送轴(4)上安装有输送辊(5),多个支撑输送轴(4)的同一端均伸出放置框体(3),且支撑输送轴(4)的同一端均设置有传动链轮(12),多个传动链轮(12)外侧缠绕有传动链条(13),其中一个支撑输送轴(4)的一端与设置在支撑横板(1)上端面上的输送电机(6)通过传动机构相连接,所述放置框体(3)的两边侧均设置有U型卡板(9),U型卡板(9)靠近放置框体(3)边侧的端面转动连接有压紧调节螺杆(11),压紧调节螺杆(11)与放置框体(3)边侧螺纹配合连接,所述U型卡板(9)内侧安装有多个轴线竖直的侧压辊(10),同一侧的多个侧压辊(10)轴线位于同一竖直平面上,支撑框架(2)的顶端上侧设置有横丝杆(14),横丝杆(14)的两端通过支撑转动座(15)转动安装在支撑框架(2)顶端上,且横丝杆(14)的一端与设置在支撑转动座(15)上的下压电机(20)相连接,横丝杆(14)的两端螺旋方向相反,且横丝杆(14)的两端均设置有与之相配合的调节螺旋套(18),所述横丝杆(14)的下端还设置有两个拨动杆(16),拨动杆(16)的中部通过固定销轴(17)与支撑框架(2)顶端横杆相铰动连接,拨动杆(16)的上端杆壁上开设有限定条形孔(21),调节螺旋套(18)的端壁上设置有拨动凸柱(19),拨动凸柱(19)位于同一侧的限定条形孔(21)内侧,两个拨动杆(16)的下端均设置有上压辊(22),所述支撑横板(1)的两侧均设置有支撑杆架(23),支撑杆架(23)的两支脚底端均安装有移动滚轮(24)。

2.根据权利要求1所述的建筑安装用玻璃转运装置,其特征在于,所述放置框体(3)位于支撑框架(2)的内侧,放置框体(3)的前侧和顶端均敞开口设置。

3.根据权利要求1所述的建筑安装用玻璃转运装置,其特征在于,多个支撑输送轴(4)轴线位于同一水平面上且相平行。

4.根据权利要求1所述的建筑安装用玻璃转运装置,其特征在于,所述传动机构包括设置在支撑输送轴(4)上的从动锥齿轮(8)和设置在输送电机(6)输出轴上的主动锥齿轮(7),主动锥齿轮(7)与从动锥齿轮(8)相啮合。

5.根据权利要求1所述的建筑安装用玻璃转运装置,其特征在于,所述支撑杆架(23)的两支脚穿过支撑横板(1)并与之上下滑动连接,所述支撑杆架(23)的顶壁底壁设置有升降支撑液压缸(25),所述升降支撑液压缸(25)的下端与支撑横板(1)上端面固定连接。

6.根据权利要求1所述的建筑安装用玻璃转运装置,其特征在于,所述输送辊(5)、支撑横板(1)和上压辊(22)的外侧壁均包裹有橡胶套(26)。

7.根据权利要求1所述的建筑安装用玻璃转运装置,其特征在于,所述移动滚轮(24)为自锁式滚轮。
