1.微流控芯片检测用微流控阀阀组，其特征在于：包括底座，底座上在水平面上位置可调的装配有至少两个微流控阀，各微流控阀分别包括阀体及往复活动装配在阀体上以控制相应微流控芯片的微流通道通断的阀芯，阀芯上连接有拉绳，拉绳上连接有拉绳牵引机构，所述阀体中还设置有向阀芯施加弹性作用力以与拉绳配合驱动所述阀芯往复动作的弹性件；所述拉绳牵引机构为电磁牵引机构，所述电磁牵引机构包括导向活动装配在底座上的衔铁以及与衔铁配合使用以实现阀芯往复动作的电磁铁，所述拉绳连接在所述衔铁上。

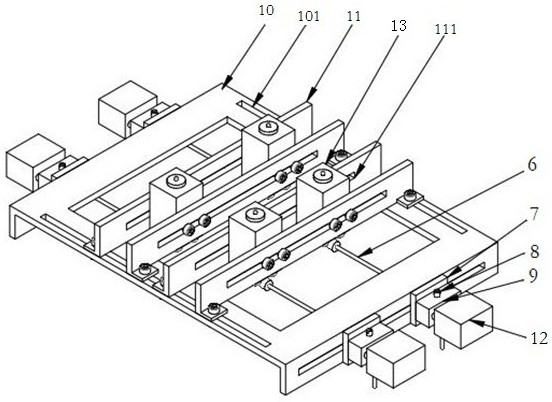

2.根据权利要求1所述的微流控芯片检测用微流控阀阀组，其特征在于：定义底座上两个相垂直的方向为X方向和Y方向，底座上沿X方向位置可调的设置有安装架，各微流控阀均沿Y方向位置可调的装配在所述安装架上。

3.根据权利要求2所述的微流控芯片检测用微流控阀阀组，其特征在于：所述安装架设置有至少两个，每个安装架上具有至少两个所述微流控阀。

4.根据权利要求2所述的微流控芯片检测用微流控阀阀组，其特征在于：所述底座为倒U形框架结构，所述安装架位于倒U形框架的水平边上，拉绳牵引机构位于倒U形框的竖直边上。

5.根据权利要求4所述的微流控芯片检测用微流控阀阀组，其特征在于：所述拉绳牵引机构在Y方向上的位置可调。

6.根据权利要求1-5中任一项所述的微流控芯片检测用微流控阀阀组，其特征在于：所述衔铁具有供拉绳穿过的穿孔，所述衔铁上可拆连接有在拉绳穿出穿孔后将穿孔内的拉绳压紧在穿孔孔壁上的压固件。
