1.一种手性氧化锰纳米粒子的合成方法，其特征在于在非水热的温和条件下，通过还原剂和手性分子作用氧化锰前驱体，形成单分散的纳米级的氧化锰颗粒，其主要步骤为氧化锰前驱体的制备和手性氧化锰纳米粒子的合成。

2.根据权利要求1所述手性氧化锰纳米粒子的合成方法，其特征在于具体步骤如下：

（1）氧化锰前驱体的制备：在3mL超纯水的体系中，加入浓度为0.2 M的氯化锰100-200μL和浓度为0.1M的硼氢化钠溶液250-500μL，以氯化锰:硼氢化钠摩尔比为4:5混合均匀作为氧化锰前驱体；

（2）手性氧化锰纳米粒子的合成：在步骤（1）所得氧化锰前驱体中加入柠檬酸三钠；其中氯化锰和柠檬酸三钠的摩尔比为1:1；混合均匀后，以氯化锰和青霉胺摩尔比为1:1-5加入青霉胺，不断搅拌，直至出现深绿色，停止搅拌；在上述溶液中加入溶液体积7倍的异丙醇，10000r/min离心8-12min，终止反应；离心后所得沉淀重悬在等体积的超纯水中，即得手性氧化锰纳米粒子。

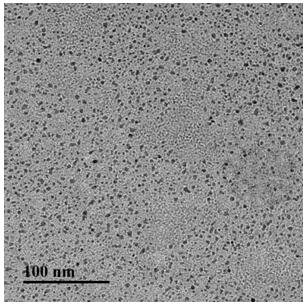

3.根据权利要求2所述手性氧化锰纳米粒子的合成方法，其特征在于：对所述手性氧化锰纳米粒子进行表征：采用透射电镜、紫外光谱仪、圆二色光谱仪和激光动态光散射仪中的一种或几种对手性氧化锰纳米粒子进行表征。

4.根据权利要求3所述手性氧化锰纳米粒子的合成方法，其特征在于：所述透射电镜的加速电压为200kV。
