1.一种蓝紫色荧光体，其特征在于，具有通式(I)的结构：其中，R为-Na+、-H、-CH3、-CH2CH3或-C(CH3)3。

+

2.根据权利要求1所述的蓝紫色荧光体，其特征在于，所述R为-Na。

3.根据权利要求1所述的蓝紫色荧光体，其特征在于，所述蓝紫色荧光体的分子量在

1213至1437之间，优选在1213至1325之间，更优选是1301。

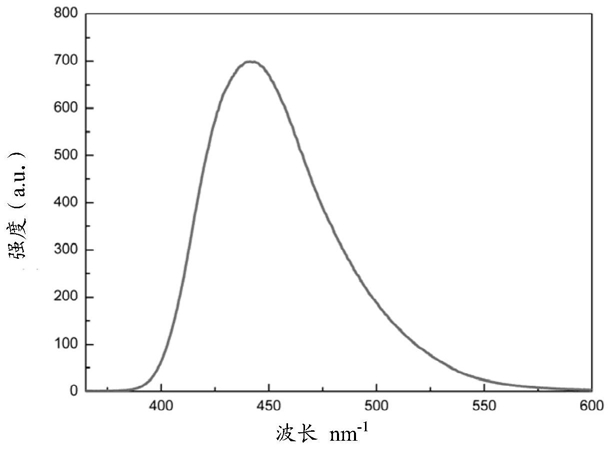

4.根据权利要求1所述的蓝紫色荧光体，其特征在于，所述蓝紫色荧光体在250nm至

450nm波长的光激发下在350nm至575nm有荧光发射；优选地，最佳激发波长为360nm，最大发射波长为441nm。

5.一种蓝紫色荧光体系，其特征在于，包括权利要求1至4任一项所述的蓝紫色荧光体。

6.权利要求1至4任一项所述的蓝紫色荧光体的制备方法，其特征在于，包括如下步骤：(1)将1.0G PAMAM溶液与柠檬酸钠溶液或柠檬酸钠衍生物溶液按1.0G PAMAM与柠檬酸钠或柠檬酸钠衍生物的物质的量之比为1∶0.4至1∶80混合得到混合溶液；

(2)将步骤(1)得到的混合溶液的pH值调节至2至12；

(3)将步骤(2)中pH值调节之后的混合溶液移入水热反应釜中，在60℃至140℃搅拌反应30分钟至480分钟得到反应产物；

(4)将步骤(3)得到的反应产物冷却，随后向其中加入丙酮混合均匀并离心分离，得到蓝紫色荧光体。

7.根据权利要求6所述的制备方法，其特征在于，所述柠檬酸钠衍生物是通式(II)的化合物：其中，R为-H、-CH3、-CH2CH3或-C(CH3)3。

8.根据权利要求6所述的制备方法，其特征在于，步骤(1)中，1.0G PAMAM与柠檬酸钠或柠檬酸钠衍生物的物质的量之比为1∶1至1∶40，更优选1∶4。

9.根据权利要求6所述的制备方法，其特征在于，步骤(2)中，将步骤(1)得到的混合溶液的pH值调节至3至7，优选5。

10.根据权利要求6所述的制备方法，其特征在于，步骤(3)中，反应温度是90℃至140℃，优选120℃；反应时间是60分钟至240分钟，优选120分钟。

11.根据权利要求6所述的制备方法，其特征在于，步骤(4)中，步骤(3)得到的反应产物与丙酮的体积比是1∶4。
