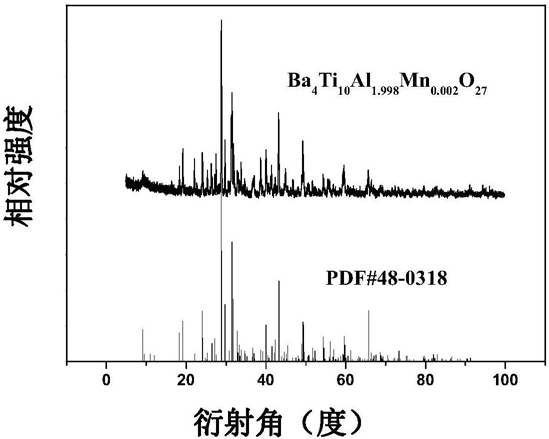

1.一种可被近紫外和蓝光激发的红色荧光粉，其特征在于：化学式为Ba4Ti10Al2-

2xMn2xO27，x为Mn4+离子掺杂的摩尔百分比系数，掺杂范围0.001≤x≤0.2。

2.一种如权利要求1所述的可被近紫外和蓝光激发的红色荧光粉的制备方法，其特征在于，采用高温固相法，包括以下步骤：(1)按照化学式Ba4Ti10Al2-2xMn2xO27，其中0.001≤x≤0.2对应的化学计量比称取含钡离子Ba2+的化合物、含钛离子Ti4+的化合物、含铝离子Al3+的化合物和含锰离子Mn4+的化合物，研磨并混合均匀；

(2)将混合物在空气气氛下预煅烧，预煅烧温度为300～500℃，预煅烧时间为3～10小时；

(3)将上述煅烧后的产物冷却至室温，取出样品，充分研磨并混合均匀，在含有氧气的气氛中煅烧，煅烧温度为500～1000℃，煅烧时间为6～15小时；

(4)冷却至室温后取出样品，充分研磨并混合均匀，再次在含有氧气的气氛中煅烧，煅烧温度为1000～1500℃，煅烧时间为8～16小时，即可得到一种能被近紫外和蓝光激发的红色荧光粉。

3.根据权利要求2所述的一种可被近紫外和蓝光激发的红色荧光粉的制备方法，其特征在于：所述的含钡离子Ba2+的化合物为硝酸钡Ba(NO3)2、碳酸钡BaCO3、氢氧化钡Ba(OH)2、草酸钡C2BaO4的一种；所述的含钛离子Ti4+的化合物为二氧化钛TiO2；所述的含铝离子Al3+的化合物为氧化铝Al2O3、硝酸铝Al(NO3)3·9H2O、碳酸铝Al2(CO3)3、氢氧化铝Al(OH)3中的一种；所述的含锰离子Mn4+的化合物为二氧化锰MnO2、醋酸锰Mn(CH3COO)2、碳酸锰MnCO3中的一种。

4.根据权利要求2所述的一种可被近紫外和蓝光激发的红色荧光粉的制备方法，其特征在于：步骤(2)所述的预煅烧温度为350～450℃，预煅烧时间为5～8小时；步骤(3)所述的煅烧温度为550～950℃，煅烧时间为7～10小时；步骤(4)所述的煅烧温度为1050～1450℃，煅烧时间为9～12小时。

5.一种如权利要求1所述的可被近紫外和蓝光激发的红色荧光粉的制备方法，其特征在于，采用溶胶凝胶法，包括以下步骤：(1)按照化学式Ba4Ti10Al2-2xMn2xO27，其中0.001≤x≤0.2对应的化学计量比称取原料：含钡离子Ba2+的化合物、含钛离子Ti4+的化合物、含铝离子Al3+的化合物和含锰离子Mn4+的化合物；

(2)将称取的含钡离子Ba2+的化合物、含铝离子Al3+的化合物和含锰离子Mn4+的化合物分别溶解于硝酸中并用去离子水稀释，再按各原料中反应物质量的0.6～3.0wt％分别添加络合剂，不断搅拌，直至完全溶解，所述的络合剂为柠檬酸、草酸中的一种；

4+

(3)将称取的钛离子Ti 的化合物溶于适量的无水乙醇中，不断搅拌，直至完全水解，得到淡黄色的澄清溶液；

(4)将上述各溶液缓慢混合，在60～100℃下搅拌3～6小时，使水分缓慢蒸发，烘干后得到蓬松的前驱体；

(5)将前驱体在空气气氛中煅烧，预煅烧温度为300～500℃，预煅烧时间为4～8小时；

(6)将上述煅烧后的产物冷却至室温，取出样品，充分研磨并混合均匀，在含有氧气的气氛中煅烧，煅烧温度为1100～1400℃，煅烧时间为8～16小时，即可得到红色荧光粉。

6.根据权利要求5所述的一种可被近紫外和蓝光激发的红色荧光粉的制备方法，其特征在于：所述的含钡离子Ba2+的化合物为硝酸钡Ba(NO3)2、碳酸钡BaCO3、氢氧化钡Ba(OH)2、氯化钡BaCl2、草酸钡C2BaO4的一种；所述的含钛离子Ti4+的化合物为钛酸四丁酯C16H36O4Ti、异丙醇钛C12H28O4Ti中的一种；所述的含铝离子Al3+的化合物硝酸铝Al(NO3)3·9H2O、碳酸铝Al2(CO3)3、氢氧化铝Al(OH)3、氯化铝AlCl3中的一种；所述的含锰离子Mn4+的化合物为醋酸锰Mn(CH3COO)2、碳酸锰MnCO3、氯化锰MnCl2中的一种。

7.根据权利要求5所述的一种可被近紫外和蓝光激发的红色荧光粉的制备方法，其特征在于：步骤(5)所述的预煅烧温度为350～450℃，预煅烧时间为6～8小时；步骤(6)所述的煅烧温度为1150～1350℃，煅烧时间为8～16小时。

8.一种如权利要求1所述的可被近紫外和蓝光激发的红色荧光粉的应用，其特征在于：

在波长为350～450纳米的近紫外至蓝光激发下，可以发射出主波长为654纳米的红色荧光，将其与黄色荧光YAG：Ce混合，并与InGaN蓝光芯片组合可以得到可发出暖白光的LED。
