专利号: 2018109661474
申请人: 台州睿鑫科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

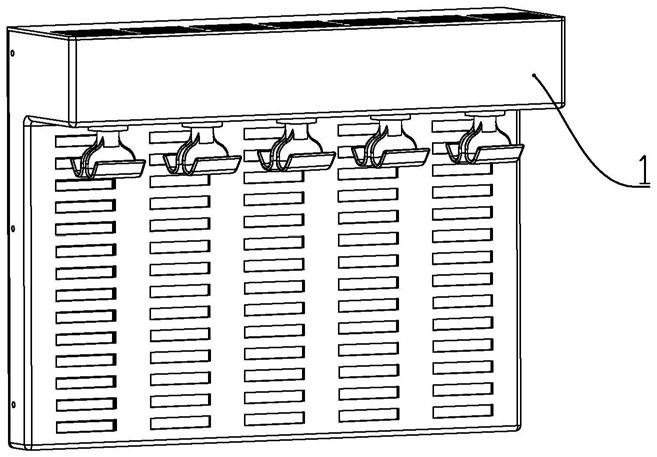

1.一种电热烘干智能毛巾架,包括有壳体;其特征在于:所述壳体包括有出风部以及位于出风部上端前侧的挂钩安装部;

所述壳体内安装有将壳体外的空气导入出风部内的风扇;

所述出风部前端成型有多个条形出风口组,多个条形出风口组呈横向排列;所述条形出风口组包括多个沿竖直方向等距设置的条形出风口a;

所述出风部内对应各个所述条形出风口组的位置滑动安装有阀板;所述阀板上等距成型有能够与所述条形出风口a连通的条形出风口b;

所述挂钩安装部内对应各个条形出风口组的位置转动安装有挂钩;

所述挂钩上端同轴滑动连接有与挂钩同步转动的挂钩齿轮;所述阀板上端连接有由所述挂钩齿轮向上滑动时所驱动的从动上推部;

所述挂钩安装部内位于所述挂钩齿轮上方安装有电磁铁;所述挂钩齿轮上端固定连接有导磁体;所述电磁铁通电后与所述导磁体相互作用;

所述挂钩安装部内安装有能够与各个向下滑动至极限位置的挂钩齿轮啮合传动的同步带;所述挂钩安装部内安装有驱动同步带转动的齿轮电机;

所述壳体内安装有控制器;所述风扇、齿轮电机、各个电磁铁分别与控制器电连接。

2.如权利要求1所述一种电热烘干智能毛巾架,其特征在于:所述挂钩包括有转动且滑动连接在挂钩安装部内的钩体;所述钩体的下部位于挂钩安装部下端;

所述钩体上端固定连接有压力板;所述挂钩安装部内位于各个压力板下端分别安装有电子秤;各个所述电子秤分别与控制器电连接;

所述挂钩齿轮下端中间成型有与压力板滑动插接的多边形的滑动插杆。

3.如权利要求1所述一种电热烘干智能毛巾架,其特征在于:所述导磁体为铁块或者永磁铁。

4.如权利要求2所述一种电热烘干智能毛巾架,其特征在于:所述挂钩安装部沿高度方向的中部固定连接有安装板;所述安装板上端对应各个所述电子秤位置成型有电子秤安装座;所述电子秤安装在所述电子秤安装座内;所述电子秤的上端面高于所述电子秤安装座的上端面;

所述电磁铁固定连接在所述安装板上端;

所述安装板上端沿挂钩安装部长度方向两侧分别转动连接有传动齿轮盘、转动盘;所述同步带安装在所述传动齿轮盘与转动盘之间;所述传动齿轮盘下端成型有传动齿轮;所述齿轮电机的输出轴固定连接有与所述传动齿轮啮合传动的驱动齿轮;

所述挂钩安装部底部位于所述电子秤安装座正下方成型有挂钩滑动管;所述挂钩穿过挂钩滑动管。

5.如权利要求1所述一种电热烘干智能毛巾架,其特征在于:所述阀板呈L型;所述阀板包括竖直设置的竖阀板,以及与竖阀板垂直设置的横阀板;所述条形出风口b设置在所述竖阀板上;

所述横阀板上端成型有阀板连接柱,所述从动上推部成型于阀板连接柱上部;

所述导磁体与电磁铁相互吸引时,挂钩齿轮带动阀板向上运动至极限位置,条形出风口b与条形出风口a相互错开;当压力板抵在电子秤上端时,阀板在自身重力作用下向下运动至极限位置,此时横阀板与挂钩安装部内底面相抵,阀板与挂钩齿轮不接触。

6.如权利要求1所述一种电热烘干智能毛巾架,其特征在于:所述风扇为贯流风扇;所述风扇位于所述出风部正上方;所述风扇包括风扇壳体,以及转动连接在所述风扇壳体内的叶轮;所述挂钩安装部内壁位于高度方向的中部成型有安装板连接壁;所述风扇壳体下端连接在所述安装板连接壁上端;

所述风扇壳体一侧固定连接有电机;所述电机的输出轴与所述叶轮固定连接;

所述风扇壳体下端为与出风部连通的风扇出风口;所述挂钩安装部上端前部成型有与风扇壳体的进风口连通的上进风口。

7.如权利要求1所述一种电热烘干智能毛巾架,其特征在于:所述出风部内壁位于条形出风口组两侧对称成型有滑轨;所述阀板滑动连接在两个所述滑轨之间。
