专利号: 2018109558492
申请人: 嘉兴管通机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于无人配送飞行器的外卖配送方法,其特征在于:

该方法中使用的无人配送飞行器包括壳体(1)、浮板(2)、连杆(3)、装载板(4)、配送盒(5)、舱门(6)、出货装置(7)、螺旋桨(8)和电机一(9);所述壳体(1)内部设有空腔一与空腔二,空腔一位于空腔二的上方,空腔一截面为三角形,空腔二截面为矩形,空腔二底部装有水;所述浮板(2)安装在空腔二底部,浮板(2)浮在水上方;所述连杆(3)数量若干,连杆(3)下端固定在浮板(2)上,连杆(3)上端设有弹簧;所述装载板(4)位于空腔二内,装载板(4)通过连杆(3)与弹簧安装在浮板(2)的上方,装载板(4)上设有若干矩形凹槽一,装载板(4)用于装载货物;所述配送盒(5)通过矩形凹槽一放置在装载板(4)上,配送盒(5)用于放置货物;所述舱门(6)铰接在壳体(1)的右侧,舱门(6)用于对飞行器进行封闭;所述出货装置(7)安装在空腔二顶部,出货装置(7)用于将货物送出飞行器;所述螺旋桨(8)固定在壳体(1)上方,螺旋桨(8)用于带动飞行器飞行;所述电机一(9)固定在空腔一内,电机一(9)用于给螺旋桨(8)提供动力,所述空腔二顶部还设有T字形滑槽(11),T字形滑槽(11)数量和配送盒(5)数量相同,T字形滑槽(11)的右侧设有齿;所述舱门(6)相对于空腔二顶部设有同样的T字形滑槽(11)与齿;所述出货装置(7)包括齿轮(71)、电机二(72)、卷扬机(73)与拉绳(74);

所述齿轮(71)安装在T字形滑槽(11)内;所述电机二(72)通过齿轮(71)安装在空腔二顶部,电机二(72)用于带动齿轮(71)沿着T字形滑槽(11)上的齿移动;所述卷扬机(73)安装在电机一(9)的左端;所述拉绳(74)一端收卷在卷扬机(73)上,拉绳(74)另一端与配送盒(5)相连接,所述装载板(4)的矩形凹槽一上设置有矩形凹槽二;所述配送盒(5)底部涂有磁性涂层;所述矩形凹槽二内设置有电磁铁(51),电磁铁(51)用于对配送盒(5)吸附或者弹出,所述壳体(1)上部为圆锥形,圆锥形设计用于减小风的阻力与避免雨水的堆积,所述壳体(1)的下部为半球形,半球形的设计用于提高壳体(1)的强度与减小风的阻力;

所述壳体(1)上部的圆锥形部位设有太阳能电池板(12),太阳能电池板(12)用于转化太阳能;所述太阳能电池板(12)上还均匀设有球形凹槽,球形凹槽用于减小太阳能电池板(12)对太阳光的反射;所述空腔一内还设有蓄电模块(13),蓄电模块(13)用于存储太阳能电池板(12)产生的电能;所述空腔二内壁上还设有活性炭吸附模块(14),活性碳吸附模块用于吸附空腔二内的有害物质;

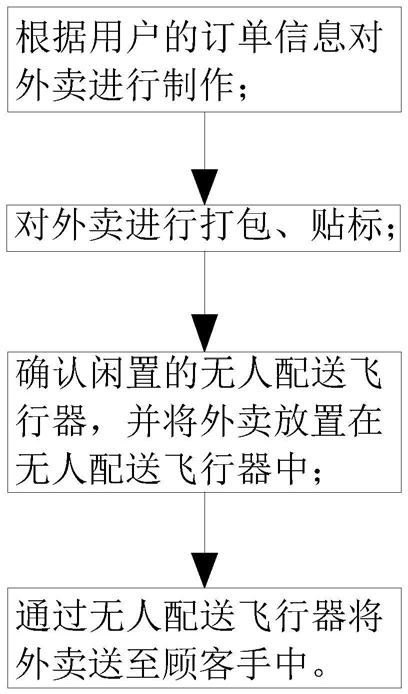

基于无人配送飞行器的外卖配送方法包括如下步骤:

步骤一:根据用户的订单信息对外卖进行制作;

步骤二:步骤一中制作好外卖后,对外卖进行打包、贴标;

步骤三:步骤二中外卖打包好后,确认闲置的无人配送飞行器,并将外卖放置在无人配送飞行器中;

将待运送的货物放置在配送盒(5)中,再将配送盒(5)依次放置在装载板(4)的矩形凹槽一内,矩形凹槽一的存在避免了在运输的过程中配送盒(5)滑动,从而保证了货物运输时的稳定性与安全性;运输过程中,舱门(6)对飞行器进行密封,防止货物掉落出飞行器,螺旋桨(8)在电机一(9)的带动下驱动飞行器向目的地飞行;空腔二内的水使得浮板(2)与装载板(4)在水的作用下始终与大地保持水平,从而避免了运输过程中飞行器转向或受外界作用力时货物发生倾斜,提高了货物在运输过程中的安全性与稳定性,避免了货物运输时发生损坏;连杆(3)与弹簧使得浮板(2)与装载板(4)连接在一起,同时弹簧的存在对装载板(4)与装载板(4)上的货物起到了减震的作用,进一步的提高了货物在运输过程中的安全性与稳定性,装载板(4)上的多组矩形凹槽的设置,使得飞行器可以同时对多个货物进行配送,提高了配送效率;同时运输时通过电磁铁(51)与配送盒(5)底部的磁性涂层相互作用,使得配送盒(5)被电磁铁(51)吸附,从而更进一步的保证了货物运输时的稳定性与安全性;

最终到达目的地后,舱门(6)打开,舱门(6)上的T字形滑道与空腔二上的T字形滑道连接在一起,卷扬机(73)收卷拉绳(74)拉动配送盒(5),电磁铁(51)极性改变使得配送盒(5)弹出矩形凹槽一,拉绳(74)将配送盒(5)拉升一定高度后,电机二(72)旋转使得齿轮(71)在T字形滑槽(11)内沿着齿向壳体(1)外移动,最终将配送盒(5)移出壳体(1)外,通过放出拉绳(74)使得配送盒(5)在重力作用下下落至目的地;

步骤四:步骤三中放置好外卖后,通过无人配送飞行器将外卖送至顾客手中。
