1.一种超级电容器电极材料，其特征在于，其制备方法如下：（1）称取MnCl2·4H2O、CoCl2·6H2O、尿素CO(NH2)2和NH4F溶于水中，连续搅拌形成粉红色溶液，将得到的溶液转移到高压釜中，保温，最后经离心后得到AS产物；MnCl2·4H2O、CoCl2·6H2O、尿素CO(NH2)2和NH4F的物质的量比为（0.5~1.5）：（1.5~2.5）：（12~20）：（2~4）；

保温温度为90~120℃，保温时间为3~5小时；取AS产物的质量为0.04g~0.08g和NaS2·9H2O的物质的量为3mmol 5mmol，分散在30 50ml水中；

~ ~

（2）将AS产物和NaS2·9H2O分散于水中，然后将该混合液转移到高压釜中，保温，离心制得MnCo2S4；保温温度为150 200℃，保温时间为5 8小时；

~ ~

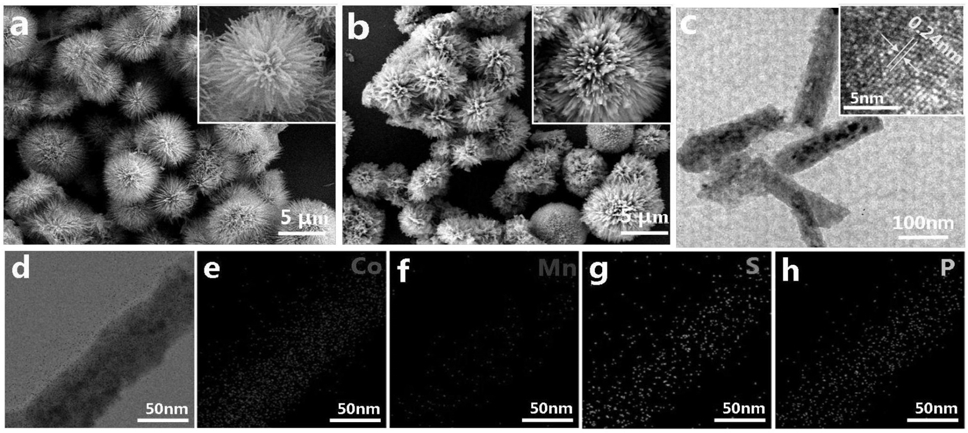

（3）将MnCo2S4和次磷酸钠置于石英舟的两端，在氮气条件下煅烧得到电极材料，MnCo2S4和次磷酸钠的质量比为1：10，煅烧温度为200 400℃，煅烧时间为2 4小时。

~ ~

2.根据权利要求1所述的超级电容器电极材料，其特征在于，步骤（1）中MnCl2·4H2O的浓度为0.025mol/L。

3.一种超级电容器电极，其特征在于，采用权利要求1或2所述的电极材料制备而成。

4.根据权利要求3所述的超级电容器电极，其特征在于，将上述电极材料与乙炔黑和聚四氟乙烯混合制备成电极。

5.根据权利要求4所述的超级电容器电极，其特征在于，电极材料与乙炔黑和聚四氟乙烯的质量比为8：1：1。
