1.一种银碳氧化锡触头合金的制备方法，其特征在于，包括以下步骤：步骤1、制备Sn(NO3)4和AgNO3的混合溶液A；

步骤2、在所述混合溶液A中依次加入聚乙烯吡咯烷酮溶液、硼氢化钠溶液，并搅拌均匀，得到混合溶液B；所述聚乙烯吡咯烷酮溶液的浓度为0.6 1mol/L，所述硼氢化钠溶液的~浓度为2 3mol/L；

~

步骤3、将所述混合溶液B在60℃下进行超声波搅拌2 3h，并在该过程中通过滴加氨水~以调节溶液pH值至2 4，滴加完成后再搅拌1 3h，直至沉淀完全，得到沉淀产物；

~ ~

步骤4、利用所述沉淀产物制备银氧化锡复合粉体；

步骤5、将银氧化锡复合粉体和石墨粉体按比例放入球磨机中进行球磨混粉，退火处理后得到混合均匀的银‑碳‑氧化锡复合粉体；

步骤6、将所述银‑碳‑氧化锡复合粉体制备成银碳氧化锡电接触合金。

2.如权利要求1所述的一种银碳氧化锡触头合金的制备方法，其特征在于，步骤1的具体步骤为：先将锡粒加入到质量分数为60%~80%的HNO3溶液中充分溶解，制得2mol/L的Sn(NO3)4溶液；然后将所述Sn(NO3)4溶液缓慢加入到2mol/L的AgNO3水溶液中，得到混合溶液A。

3.如权利要求1所述的一种银碳氧化锡触头合金的制备方法，其特征在于，步骤4具体为：先将所述沉淀产物放入真空干燥箱中，在70 90℃干燥后得到干燥的粉末；然后将所述~干燥的粉末放入马弗炉中，在500 650℃下煅烧2 4h；最后将煅烧后得到的粉末取出研磨细~ ~化，得到银氧化锡复合粉体。

4.如权利要求1所述的一种银碳氧化锡触头合金的制备方法，其特征在于，步骤5中：所述银氧化锡复合粉体的质量分数为60% 80%，所述石墨粉体的质量分数为20% 40%，两者的~ ~质量分数之和为100%。

5.如权利要求1所述的一种银碳氧化锡触头合金的制备方法，其特征在于，步骤5所述球磨过程中：磨球为氧化铝磨球，磨球直径分别为12mm、10mm、5mm，并按2:3:1的数量配比，球料比为15 20:1，球磨转速为400r/min，球磨时间为8 12h。

~ ~

6.如权利要求1所述的一种银碳氧化锡触头合金的制备方法，其特征在于，步骤5中：退火温度为500℃，退火时间为2h。

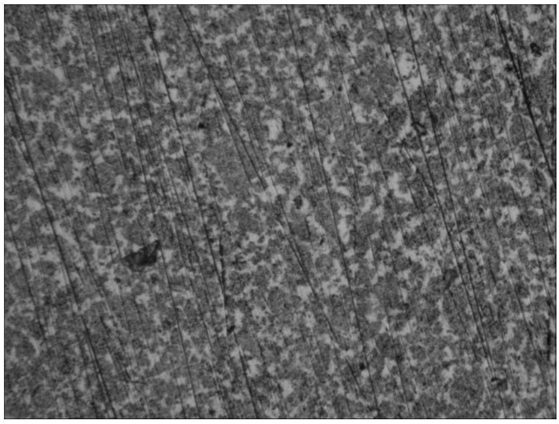

7.如权利要求1所述的一种银碳氧化锡触头合金的制备方法，其特征在于，步骤6中具体为：将所述银‑碳‑氧化锡复合粉体采用传统的压制‑烧结‑挤压工艺制备得到银碳氧化锡电接触合金。
