1.一种基于氧化铂合金负载硼,氮掺杂金刚石的催化剂的制备方法，其特征在于包括如下步骤：

1）将0.05-2g的铂金属盐，0.1-10g的非贵金属盐溶于30-100mL蒸馏水中，再加入0.5-

5g的硼,氮掺杂金刚石，超声分散0.5-2h，得分散液，所述铂金属盐为氯铂酸、氯铂酸钾、亚氯铂酸钾、氯铂酸铵或者乙酰丙酮铂，非贵金属盐为硝酸铁、氯化铁、乙酰丙酮铁、硝酸钴、氯化钴、乙酰丙酮钴、硝酸镍、氯化镍、乙酰丙酮镍、硝酸铜、氯化铜、乙酰丙酮铜、硝酸锰、乙酸锰、硝酸锌或者氯化锌；

2）将步骤1）所得分散液加入水热釜中，于100-240℃下水热反应6-24h，反应结束后冷却至室温，再静置沉淀，取出沉淀物依次经水和乙醇洗涤，再在40-100℃下真空干燥，即得所述氧化铂合金负载硼,氮掺杂金刚石的催化剂。

2.根据权利要求1所述的一种基于氧化铂合金负载硼,氮掺杂金刚石的催化剂的制备方法，其特征在于步骤1）中铂金属盐为氯铂酸或亚氯铂酸钾。

3.根据权利要求1所述的一种基于氧化铂合金负载硼,氮掺杂金刚石的催化剂的制备方法，其特征在于步骤1）中非贵金属盐为氯化镍或硝酸钴。

4.根据权利要求1所述的一种基于氧化铂合金负载硼,氮掺杂金刚石的催化剂的制备方法，其特征在于具体包括以下步骤：S1：等离子体反应炉中放入纳米金刚石，等离子体电压为100-300W，反应温度为20-300℃，抽真空条件下通入高纯活化气体以形成等离子体气氛，真空度为20-100Pa，纳米金刚石在该等离子气氛下活化0.5-3h后，得到活化的纳米金刚石；

S2：将5-50g含硼、氮离子液体溶于30-100 mL蒸馏水中，再加入步骤S1所得活化纳米金刚石0.5-2.0g，超声分散0.5-3.0h，再静置10-50 h，过滤，干燥，得到含硼、氮离子液体包覆活化纳米金刚石材料；

S3：步骤S2所得含硼、氮离子液体包覆活化纳米金刚石材料置于管式炉中，在高纯气体气氛下焙烧，焙烧温度为800-1300℃，焙烧时间为2-8h，即得硼,氮掺杂金刚石。

5.根据权利要求4所述的一种基于氧化铂合金负载硼,氮掺杂金刚石的催化剂的制备方法，其特征在于步骤S1中，纳米金刚石的尺寸粒径为5-200nm；高纯活化气体为纯度99.9%以上的氢气、氩气或者氮气；等离子体电压为150-200W，反应温度为60-100℃。

6.根据权利要求4所述的一种基于氧化铂合金负载硼,氮掺杂金刚石的催化剂的制备方法，其特征在于步骤S2中，含硼、氮离子液体为N-丁基吡啶四氟硼酸盐、1-戊基-3-甲基咪唑四氟硼酸盐、1-丁基-3-甲基咪唑四氟硼酸盐、1-己基-3-甲基咪唑四氟硼酸盐、1-胺丙基-3-甲基咪唑四氟硼酸盐、1-苄基-3-甲基咪唑四氟硼酸盐或N-甲氧基乙基-N-甲基二乙基铵四氟硼酸盐。

7.根据权利要求4所述的一种基于氧化铂合金负载硼,氮掺杂金刚石的催化剂的制备方法，其特征在于步骤S3中，高纯气体为氨气、氮气、氩气或氦气；焙烧温度为800-1100℃，焙烧时间为4-8h。

8.根据权利要求1 7任一所述的方法制备的基于氧化铂合金负载硼,氮掺杂金刚石的~

催化剂。

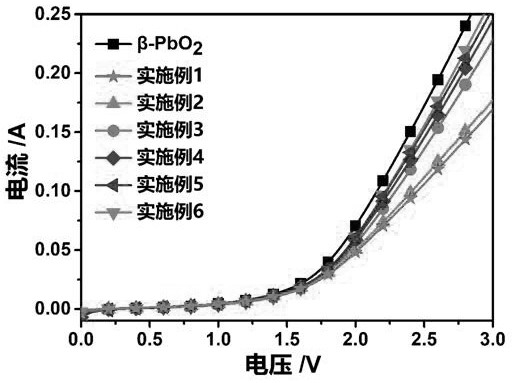

9.根据权利要求8所述的基于氧化铂合金负载硼,氮掺杂金刚石的催化剂在电解水制备臭氧中的应用。

10.根据权利要求9所述的应用，其特征在于采用质子交换膜作为膜电极基底，将所述氧化铂合金负载硼,氮掺杂金刚石催化剂涂覆在质子交换膜阳极面，将5-40%铂含量的铂碳涂覆在质子交换膜阴极面，制备膜电极，组装成电解臭氧发生器，电解室中加入去离子水，进行电解水反应，电解的电压统一设定为5.0V，电流设定为10.0A，生成臭氧产品；所述质子交换膜为Nafion N117、Nafion N115、Nafion D520、 Nafion NRE211、Nafion NRE212或Nafion HP。

11.根据权利要求4所述的一种基于氧化铂合金负载硼,氮掺杂金刚石的催化剂的制备方法，其特征在于步骤S1中，纳米金刚石的尺寸粒径为80-160nm。

12.根据权利要求4所述的一种基于氧化铂合金负载硼,氮掺杂金刚石的催化剂的制备方法，其特征在于步骤S2中，含硼、氮离子液体为N-丁基吡啶四氟硼酸盐或1-丁基-3-甲基咪唑四氟硼酸盐。

13.根据权利要求4所述的一种基于氧化铂合金负载硼,氮掺杂金刚石的催化剂的制备方法，其特征在于步骤S3中，高纯气体为氮气或氨气。

14.根据权利要求10所述的应用，其特征在于所述质子交换膜为Nafion N117或Nafion N115。
