专利号: 2018109279189
申请人: 冯金友
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

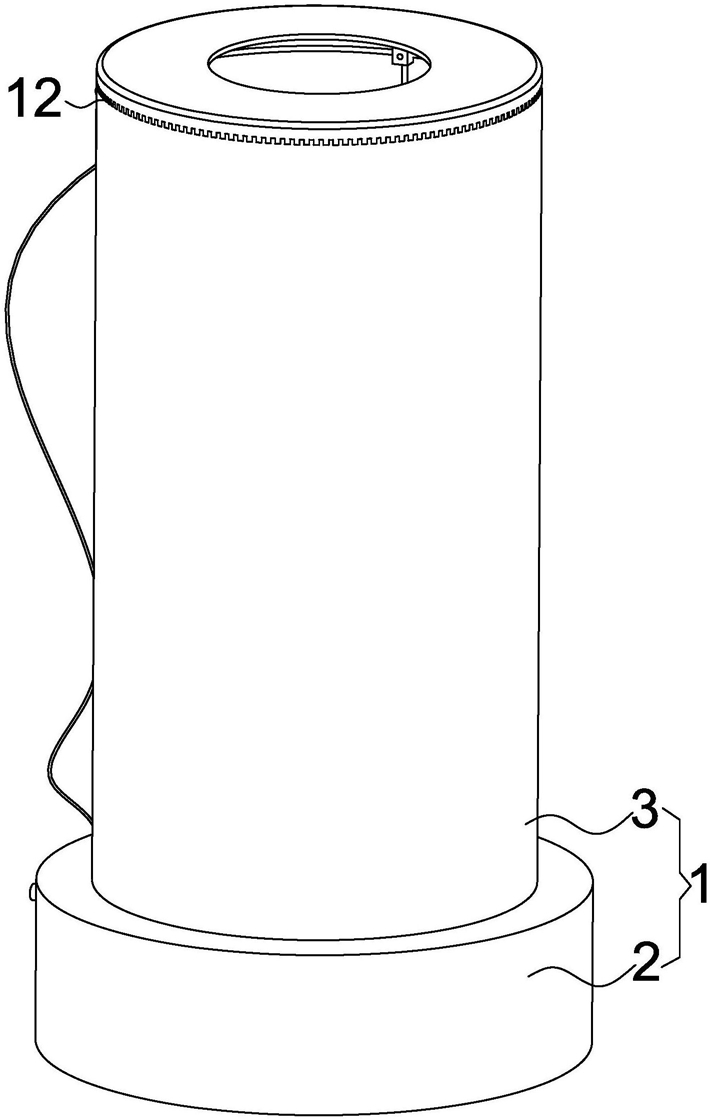

1.一种充气式按摩浴缸,其特征在于,包括:

缸体(1),其具有一缸体底座(2)和与所述缸体底座(2)密封连接且可充气膨胀或放气压缩的柔性侧壁(3);

多条输送管道(4),其设于所述柔性侧壁(3)的内侧上且沿所述柔性侧壁(3)的上下方向分布;所述输送管道(4)围绕所述柔性侧壁(3)设置且用于通水或水蒸气;

多个侧壁喷口(5),其围绕所述输送管道(4)分布且与所述输送管道(4)相通。

2.根据权利要求1所述的充气式按摩浴缸,其特征在于:所述缸体底座(2)上设有与所述柔性侧壁(3)相通连接并用于为所述柔性侧壁(3)提供充气体的充气泵(6);所述柔性侧壁(3)包括位于所述柔性侧壁(3)上的通气软管(7);所述通气软管(7)包括第一通气软管(71)、第二通气软管(72)和至少两条第三通气软管(73);所述第一通气管(71)围绕所述柔性侧壁(3)下端的内侧设置并与所述充气泵(6)连接且相通;所述第二通气软管(72)围绕所述柔性侧壁(3)的内侧设置且位于所述柔性侧壁(3)的上端;至少两条所述第三通气软管(73)连接于所述第一通气软管(71)和第二通气软管(72)之间且相通并贴合于所述柔性侧壁(3)上。

3.根据权利要求2所述的充气式按摩浴缸,其特征在于:所述第一通气软管(71)与充气泵(6)之间设有位于缸体底座(2)上的第一阀门(8);所述第二通气软管(72)和第三通气软管(73)之间设有位于所述柔性侧壁(3)上的第二阀门(9)。

4.根据权利要求1所述的充气式按摩浴缸,其特征在于:所述柔性侧壁(3)的上端面设有与所述柔性侧壁(3)的上端面相配合且用于封闭所述柔性侧壁(3)上端的顶盖(10);所述顶盖(10)上具有一可便于人的头部穿过的开口(11)。

5.根据权利要求4所述的充气式按摩浴缸,其特征在于:所述柔性侧壁(3)的上端面一端与所述顶盖(10)的一端相互铰接,所述柔性侧壁(3)的上端与所述顶盖(10)的下端之间设有用于闭合所述柔性侧壁(3)的上端与所述顶盖(10)的下端的拉链(12)。

6.根据权利要求3所述的充气式按摩浴缸,其特征在于:所述缸体底座(2)上设有贴合于所述柔性侧壁(3)且与所述输送管道(4)相通的主输送软管(13);所述顶盖(10)下端面设有多个与所述主输送软管(13)相通且可供水或水蒸气喷洒以按摩人的身体部位的顶部喷口(14)。

7.根据权利要求6所述的充气式按摩浴缸,其特征在于:所述缸体底座(2)的内表面上设有多个与所述主输送软管(13)相通且可供水或水蒸气喷洒以按摩人的身体部位的底部喷口(15)。

8.根据权利要求6所述的充气式按摩浴缸,其特征在于:所述充气式按摩浴缸还包括:

与所述主输送软管(13)相通且用于进水或水蒸气的输入管道(16)、与所述输入管道(16)和主输送软管(13)相接的增压泵(17)、用于排出水或水蒸气的排出管道(18)、用于控制所述增压泵(17)开启或闭合和调节所述增压泵(17)压力大小的控制开关(19)以及位于所述缸体底座(2)的内表面上且用于密封所述排出管道(18)的浴缸活塞(20)。

9.根据权利要求8所述的充气式按摩浴缸,其特征在于:所述控制开关(19)具有一与所述增压泵(17)相连接且位于所述缸体(1)外侧的通电线(191);所述柔性侧壁(3)的上端设有用于悬挂所述控制开关(19)的悬挂钩(21)。

10.根据权利要求1所述的充气式按摩浴缸,其特征在于:所述缸体底座(2)的内表面上设有防滑纹。
