专利号: 2018108914165
申请人: 利辛县雨若信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

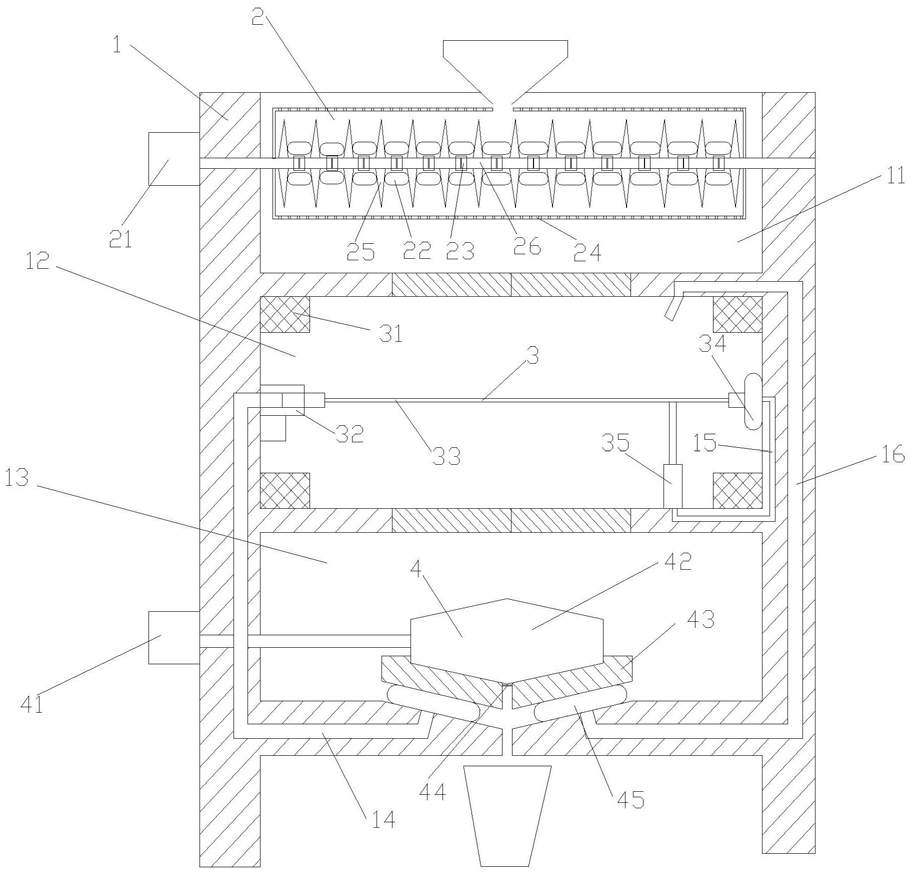

1.一种海洋藻类食品加工处理系统,其特征在于:包括壳体(1)、脱水粉碎单元(2)、烘干单元(3)和研磨单元(4);所述壳体(1)包括脱水腔(11)、烘干腔(12)、研磨腔(13)、一号气路(14)、二号气路(15)和三号气路(16);所述脱水腔(11)位于壳体(1)上端,脱水腔(11)下方为烘干腔(12);所述研磨腔(13)位于烘干腔(12)下方;所述脱水粉碎单元(2)位于脱水腔(11)内,用于对来料藻类进行切碎脱水;所述烘干单元(3)位于烘干腔(12)内,用于对切碎脱水的藻类进行烘干;所述研磨单元(4)位于研磨腔(13)内,用于对烘干后的藻类进行研磨;

所述脱水粉碎单元(2)包括一号电机(21)、一号气囊(22)、橡胶连接块(23)、离心网筒(24)、气动离心弹簧刀(25)及连接轴(26);所述连接轴(26)通过橡胶连接块(23)连接组成旋转轴,可提高旋转轴的柔性;单个所述连接轴(26)上安装至少两个气动离心弹簧刀(25),相邻气动离心弹簧刀(25)之间固定安装一号气囊(22);所述一号气囊(22)与气动离心弹簧刀(25)固定连接,一号气囊(22)存在气孔与气动离心弹簧刀(25)上气孔连接;所述离心网筒(24)为圆筒形,表面存在气孔,用于离心脱水;

所述烘干单元(3)包括加热器(31)、固定轴(32)、摆动网盘(33)、二号气囊(34)和伸缩气缸(35);所述固定轴(32)中间设有通孔与一号气路(14)连通,固定轴(32)固定在烘干腔(12)左侧内壁中间位置;所述摆动网盘(33)安装在烘干腔(12)中间,摆动网盘(33)一端与固定轴(32)通孔连接,另一端与二号气囊(34)固定连接;所述二号气囊(34)一侧与摆动网盘(33)固定连接,另一侧与烘干腔(12)右侧内壁中间位置连接,二号气囊(34)存在气孔与二号气路(15)连接;所述伸缩气缸(35)安装在烘干腔(12)下方,与二号气路(15)连接;

所述研磨单元(4)包括二号电机(41)、研磨轮(42)、研磨底座(43)、过滤网(44)和三号气囊(45);所述二号电机(41)安装在研磨腔(13)左侧外壁,二号电机(41)连接研磨轮(42),带动其旋转;所述研磨轮(42)外径两端外径小于中间位置外径,可保证研磨彻底;所述研磨底座(43)位于研磨轮(42)下方,中间设有通孔,在通孔上安装有过滤网(44),将研磨的粉末过滤;所述三号气囊(45)固定在研磨底座(43)下方,三号气囊(45)左侧与一号气路(14)连接,右侧与三号气路(16)连接。

2.根据权利要求1所述的一种海洋藻类食品加工处理系统,其特征在于:所述气动离心弹簧刀(25)包括刀座(251)、刀齿(252)和弹簧(253);所述刀座(251)中间设有沉孔,刀座(251)侧边设有气孔一端与一号气囊(22)气孔连接,另一端连接刀座(251)沉孔;所述弹簧(253)一端固定在沉孔中,另一端与刀齿(252)连接,当旋转轴转动由于离心力作用弹簧(253)拉伸刀齿(252)弹出。

3.根据权利要求2所述的一种海洋藻类食品加工处理系统,其特征在于:所述刀齿(252)使用材料为65Mn,提高刀具耐磨性;所述刀齿(252)与刀座(251)沉孔密封性好,且刀座(251)与刀齿(252)表面粗糙度要求为Ra0.15um,使刀齿(252)移动顺畅。

4.根据权利要求1所述的一种海洋藻类食品加工处理系统,其特征在于:所述加热器(31)安装在烘干腔(12)四个角,用于对加热脱水;所述摆动网盘(33)为圆盘形网状结构,且安装在烘干腔(12)中间,保证加热均匀。

5.根据权利要求1所述的一种海洋藻类食品加工处理系统,其特征在于:所述研磨轮(42)目数为80目;所述研磨底座(43)与研磨轮(42)接触面目数为120目。

6.根据权利要求1所述的一种海洋藻类食品加工处理系统,其特征在于:所述过滤网(44)安装在研磨底座(43)通孔上端,与研磨轮(42)距离要求在0.1mm至0.5mm之间。
