专利号: 2018108849024
申请人: 常州信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种防浸没的汽车,包括本体,所述本体上设有浮起装置和定位装置,其特征在于:

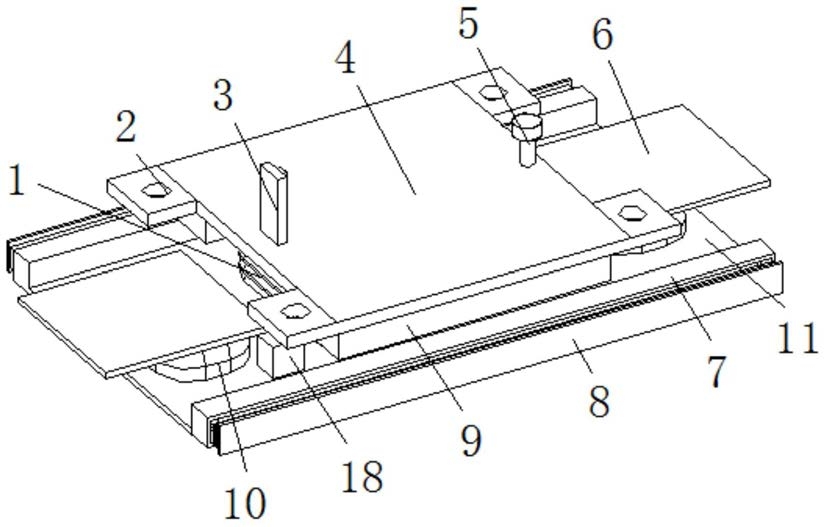

所述浮起装置包含支撑顶板(4),所述支撑顶板(4)为方形结构,并且支撑顶板(4)的下表面中心设有凹槽,该凹槽的内部顶面通过胶水粘贴的方式连接有连接气囊(1),连接气囊(1)的下端通过胶水粘贴的方式连接有支撑底板(11),所述支撑顶板(4)的下表面后侧通过螺栓连接的方式连接有第二气体压力罐(14),所述第二气体压力罐(14)的一侧通过螺栓连接的方式连接有第二电动阀门(13),第二电动阀门(13)的进气口通过导管与第二气体压力罐(14)的出气口连接,第二电动阀门(13)的出气口通过导管与连接气囊(1)的一侧上端进气口连接,所述支撑底板(11)的上表面设有凹槽,该凹槽的内部底面通过胶水粘贴的方式连接有第一橡胶充气囊(10),所述支撑顶板(4)的下表面前侧通过螺栓连接的方式连接有第一气体压力罐(9),所述支撑底板(11)的上表面一侧通过螺栓连接的方式连接有第一电动阀门(18),所述第一电动阀门(18)的进气口通过导管与第一气体压力罐(9)的出气口连接,并且第一电动阀门(18)的出气口通过导管与第一橡胶充气囊(10)的进气口连接,所述支撑底板(11)的上表面通过焊接的方式连接有两个侧边支撑外壳(7),两个侧边支撑外壳(7)分别位于支撑底板(11)的前后两端,所述侧边支撑外壳(7)的一侧设有开口,并且侧边支撑外壳(7)的内部一侧通过胶水粘贴的方式连接有第二橡胶充气囊(12),所述支撑顶板(4)的下表面一端通过螺栓连接的方式连接有充气泵(15),充气泵(15)的进气口连接有抽气管(5),并且充气泵(15)的出气口与Y型导管的一端连接,Y型导管的另两端与两个第二橡胶充气囊(12)的进气口连接,所述侧边支撑外壳(7)的一侧开口处设有侧边防护板(8),所述支撑顶板(4)的上表面一侧通过焊接的方式连接有支撑板(3),支撑板(3)的一侧设有液位传感器(16),液位传感器(16)的输出端电连接外部PLC控制器的输入端,外部PLC控制器的输出端电连接充气泵(15)、第一电动阀门(18)和第二电动阀门(13)的输入端,并且外部PLC控制器的输入端电连接车载电源的输出端;所述定位装置包含定位锚、链条和转轴,所述本体上设有凹槽,在凹槽内安装有转轴,转轴的两端安装有扭簧,链条的一端缠绕在转轴上,链条的另一端与定位锚连接,定位锚上插入有固定销,固定销的一端通过弹簧安装在本体上,另一端与电磁铁连接,电磁铁位于塑料壳体内,电磁铁与导电装置连接,导电装置与PLC控制器信号连接,通过PLC控制器控制导电装置的通电,从而达到控制电磁铁,电磁铁通电,将固定销吸附在塑料壳体上,从而锁紧定位锚。

2.根据权利要求1所述的一种防浸没的汽车,其特征在于:所述侧边防护板(8)的端部截面为凸字形结构,并且侧边防护板(8)的外侧设有橡胶封闭圈。

3.根据权利要求1所述的一种防浸没的汽车,其特征在于:所述侧边防护板(8)的外侧设有环形卡接凹槽(17),侧边支撑外壳(7)的内侧设有卡接条,卡接条的与环形卡接凹槽(17)相互对应。

4.根据权利要求1所述的一种防浸没的汽车,其特征在于:所述抽气管(5)的上端贯穿并延伸至支撑顶板(4)的上方,且抽气管(5)的上端位于支撑板(3)的上端。

5.根据权利要求1所述的一种防浸没的汽车,其特征在于:所述抽气管(5)的上端设有气体过滤外壳,气体过滤外壳的上端通过胶水粘贴的方式连接有防尘网。

6.根据权利要求1所述的一种防浸没的汽车,其特征在于:所述充气泵(15)与Y型导管的连接处设有单向阀门,单向阀门的进气口通过导管与充气泵(15)的出气口连接,单向阀门的出气口与Y型导管的进口连接。

7.根据权利要求1所述的一种防浸没的汽车,其特征在于:所述连接气囊(1)的端部截面为长方形结构,并且连接气囊(1)的侧面为波浪状结构。

8.根据权利要求1所述的一种防浸没的汽车,其特征在于:所述第一橡胶充气囊(10)的个数为两个,两个第一橡胶充气囊(10)分别位于支撑底板(11)的左右两端,所述第一橡胶充气囊(10)的上表面通过胶水粘贴的方式连接有防护连接板(6),防护连接板(6)的上表面通过胶水粘贴有防护皮垫。

9.根据权利要求1所述的一种防浸没的汽车,其特征在于:所述支撑顶板(4)的四角通过焊接的方式连接有安装耳板(2),安装耳板(2)的中心设有安装通孔。

10.根据权利要求1所述的一种防浸没的汽车,其特征在于:所述支撑顶板(4)的下表面一侧通过焊接的方式连接有定位连接板(19),定位连接板(19)的下表面设有滑接凹槽,且支撑底板(11)的上表面设有与定位连接板(19)对应的滑接板(20)。
