专利号: 2018108551316
申请人: 武汉至臻恒远网络技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

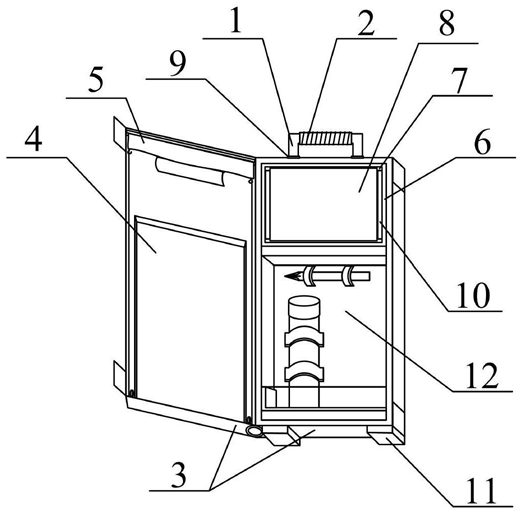

1.一种老年人专用的有声阅读装置,其特征在于,该老年人专用的有声阅读装置,包括提携握把(1),防滑套(2),可调节组合外壳(3),阅读书本固定板结构(4),可调节防护帘结构(5),防护壳(6),储存槽(7),阅读器(8),连接销轴(9),海绵护垫(10),防摔垫(11)和随身物件储存框结构(12),所述的防滑套(2)套接在提携握把(1)上部外侧;所述的阅读书本固定板结构(4)安装在可调节组合外壳(3)的前部左侧;所述的可调节防护帘结构(5)安装在可调节组合外壳(3)的前部左上侧;所述的储存槽(7)开设在防护壳(6)的内部;所述的阅读器(8)放置在储存槽(7)的内部;所述的随身物件储存框结构(12)安装在可调节组合外壳(3)的右侧下部;所述的可调节组合外壳(3)包括长方形外框(31),左侧防护板(32),储存斗(33),合页轴(34),魔术贴子扣(35)和魔术贴母扣(36),所述的左侧防护板(32)通过合页轴(34)轴接在长方形外框(31)的左侧;所述的储存斗(33)嵌入在长方形外框(31)的内部;所述的魔术贴子扣(35)胶接在长方形外框(31)的右侧上下两部;所述的魔术贴母扣(36)胶接在左侧防护板(32)的左侧上下两部;所述的防护壳(6)嵌入在储存斗(33)的右上侧;所述的防摔垫(11)胶接在长方形外框(31)的右侧下部;所述的阅读书本固定板结构(4)包括安装板(41),弹簧夹(42),防滑垫(43),可调节阅读支架结构(44)和挂环(45),所述的安装板(41)胶接在左侧防护板(32)的前部中间位置;所述的弹簧夹(42)胶接在安装板(41)的前部中上侧;所述的可调节阅读支架结构(44)安装在安装板(41)的前部中下侧;所述的挂环(45)胶接在安装板(41)的下部左右两侧。

2.如权利要求1所述的老年人专用的有声阅读装置,其特征在于,所述的可调节阅读支架结构(44)包括储存插框(441),插槽(442),轴座(443),支撑杆(444),吸盘(445)和限位板(446),所述的插槽(442)开设在储存插框(441)的内侧上部;所述的轴座(443)胶接在储存插框(441)后部上侧的左右两端;所述的支撑杆(444)轴接在轴座(443)的下部;所述的吸盘(445)轴接在支撑杆(444)的下部;所述的限位板(446)胶接在储存插框(441)前部下端的左右两侧。

3.如权利要求1所述的老年人专用的有声阅读装置,其特征在于,所述的可调节防护帘结构(5)包括缠绕框(51),弹簧轴(52),定位销(53),防护垫布(54)和挂钩(55),所述的缠绕框(51)胶接在左侧防护板(32)的前部上侧;所述的弹簧轴(52)通过定位销(53)安装在缠绕框(51)的内部中间位置;所述的防护垫布(54)缠绕在弹簧轴(52)的外侧下部;所述的挂钩(55)胶接在防护垫布(54)的下部左右两侧。

4.如权利要求1所述的老年人专用的有声阅读装置,其特征在于,所述的随身物件储存框结构(12)包括储存内框(121),防漏斗(122),水杯橡筋带(123),储水杯(124),写字笔固定橡筋带(125)和铅笔(126),所述的储存内框(121)嵌入在储存斗(33)的内部下侧;所述的防漏斗(122)胶接在储存内框(121)的内侧下部;所述的水杯橡筋带(123)胶接在储存内框(121)的内壁左侧;所述的储水杯(124)放置在水杯橡筋带(123)的内侧;所述的写字笔固定橡筋带(125)胶接在储存内框(121)的内侧上部;所述的铅笔(126)放置在写字笔固定橡筋带(125)的内侧。

5.如权利要求1所述的老年人专用的有声阅读装置,其特征在于,所述的提携握把(1)通过连接销轴(9)轴接在长方形外框(31)的中上部;所述的海绵护垫(10)胶接在防护壳(6)与阅读器(8)的连接处。

6.如权利要求1所述的老年人专用的有声阅读装置,其特征在于,所述的防滑垫(43)具体采用硅胶垫,所述的防滑垫(43)的厚度设置为两毫米至五毫米,所述的防滑垫(43)胶接在弹簧夹(42)的下部。

7.如权利要求2所述的老年人专用的有声阅读装置,其特征在于,所述的支撑杆(444)上端通过轴座(443)轴接在储存插框(441)上侧后部的左右两端,下端与吸盘(445)的上部轴接;所述的支撑杆(444)通过吸盘(445)吸附在安装板(41)上;所述的储存插框(441)下端轴接在安装板(41)的前部下侧。

8.如权利要求1所述的老年人专用的有声阅读装置,其特征在于,所述的防漏斗(122)具体采用橡胶中空斗。

9.如权利要求1所述的老年人专用的有声阅读装置,其特征在于,所述的左侧防护板(32)通过魔术贴母扣(36)粘接在魔术贴子扣(35)上。

10.如权利要求3所述的老年人专用的有声阅读装置,其特征在于,所述的防护垫布(54)通过挂钩(55)挂接在挂环(45)上,所述的防护垫布(54)具体采用尼龙布。
