专利号: 2018106637420
申请人: 李雪铭
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-01-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

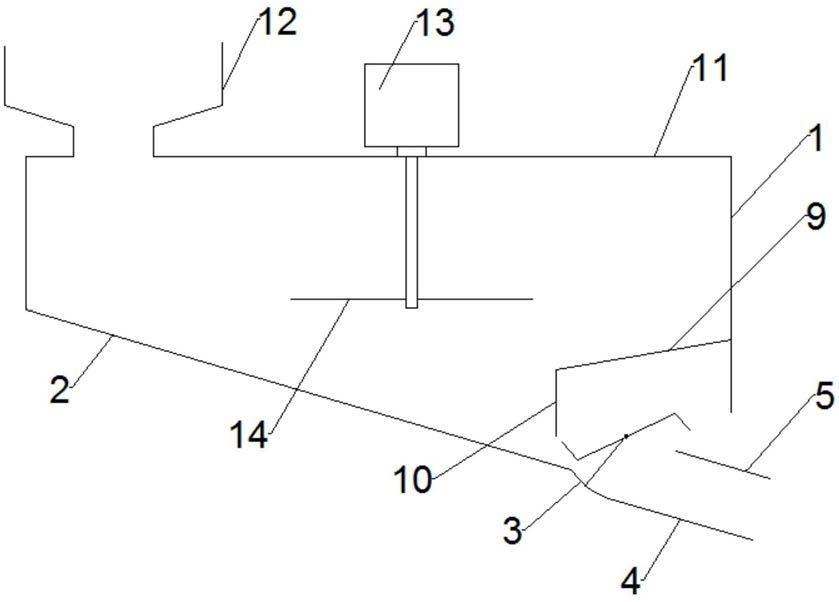

1.一种用于清理污泥中石块的装置,其特征在于,包括:

污泥容置槽,其上端敞口,所述污泥容置槽的底板由第一平板、弧面板和第二平板依次拼接而成,所述第一平板向下倾斜设置且与所述污泥容置槽的一个侧板连接,所述弧面板的竖直截面轮廓为一段圆弧,所述弧面板连接于所述第一平板的下端且与所述第一平板有相同的倾斜方向,所述第二平板连接于所述弧面板的下端且板面与所述弧面板相切,所述第二平板和与所述污泥容置槽的一个侧板相对的另一个侧板之间形成一出料口,所述出料口中设置有一隔板,以将所述出料口分隔为处于所述出料口上部分的石块出口和处于所述出料口下部分的污泥出口,所述隔板与所述第二平板平行且两端分别连接在所述污泥容置槽与所述第二平板连接的一对侧板上,所述隔板的一部分板面位于所述污泥容置槽内,另一部分板面位于所述污泥容置槽外;

石块打捞装置,其设置于所述污泥容置槽内,包括:

栅栏板组,其包括多个栅栏板单元,每个栅栏板单元倾斜设置于所述污泥容置槽内,每个栅栏板单元的下端连接在所述弧面板的凹面,上端靠近所述弧面板的轴心,每个栅栏板单元均沿所述弧面板的竖直截面轮廓的半径线设置,多个栅栏板单元平行并列的设置于所述污泥容置槽与所述第二平板连接的一对侧板之间,且多个栅栏板单元的板面均在同一平面,相邻两栅栏板单元之间形成第一栅孔,且所有第一栅孔的宽度均相同;

转轴,其水平设置于所述污泥容置槽,所述转轴的轴心与所述弧面板的轴心重合,每个栅栏板单元的上端刚好与所述转轴的圆周面接触,所述污泥容置槽与所述第二平板连接的一个侧板上设置有一第一通孔,所述转轴的一端穿过所述第一通孔延伸至所述污泥容置槽外并与一第一电机的输出轴连接,所述转轴的另一端转动连接在所述污泥容置槽与所述第二平板连接的另一个侧板上,所述转轴最低点的转动方向迎向所述第一平板的板面,所述转轴上还设置有与所述栅孔数量相同的多对沥物板,每对沥物板对应处于每个第一栅孔正对的所述转轴圆周面上,每对沥物板包括两沥物板单元,每个沥物板单元由一长条形板块在其板面沿宽度方向的一条线段弯折形成,且弯折处板面间的夹角为钝角,每个沥物板单元的宽度略小于所述第一栅孔的宽度,每个沥物板单元的宽边沿所述转轴的母线连接在所述转轴上,每对沥物板中的两沥物板单元沿所述转轴的轴心中心对称,当转轴转动使每个沥物板单元经过所述弧面板时,每个沥物板单元均与所述弧面板的凹面接触,且每个沥物板单元的板面间夹角开口斜向上;

第一挡板,其倾斜设置于所述石块打捞装置的上方,所述第一挡板的上端与所述出料口上方的污泥容置槽的侧板连接,所述第一挡板的下端高于每个沥物板单元转动过程中能达到的最高点,所述第一挡板的下端还连接有一竖直的第二挡板,所述第二挡板的下端低于所述转轴的轴心,每个沥物板的末端转动轨迹均处于第一挡板和第二挡板围成的半包围空间内;

其中,所述隔板位于所述污泥容置槽内的部分的末端低于所述转轴轴心,且所述隔板位于所述污泥容置槽内的部分的末端位于每个沥物板与转轴直接连接的板面部分的末端运动轨迹范围内,所述隔板在每个沥物板的末端转动轨迹内的部分设置有多个第二栅孔,每一第二栅孔的宽度与所述第一栅孔的宽度相同,多个第二栅孔的位置分别与转轴上的多对沥物板相对应,以使多对沥物板刚好从多个第二栅孔中穿过。

2.如权利要求1所述的用于清理污泥中石块的装置,其特征在于,所述污泥容置槽的敞口处设置有一顶盖,所述顶盖上开设有一进料孔,所述进料孔上方连接一进料斗。

3.如权利要求2所述的用于清理污泥中石块的装置,其特征在于,所述顶盖上开设有一第二通孔,所述顶盖上还设置有一第二电机,所述第二电机的输出轴穿过所述第二通孔延伸进所述污泥容置槽内,所述第二电机的末端同轴连接有一伸入污泥中的搅拌桨。

4.如权利要求1所述的用于清理污泥中石块的装置,其特征在于,所述污泥容置槽的内壁涂覆有耐蚀涂层。

5.如权利要求3所述的用于清理污泥中石块的装置,其特征在于,所述顶盖上还设置有一进水孔,以向污泥容置槽内注入适量清水。

6.如权利要求1所述的用于清理污泥中石块的装置,其特征在于,每个沥物板单元表面均涂覆有耐蚀涂层。
