专利号: 2018106511579
申请人: 台州创兴环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

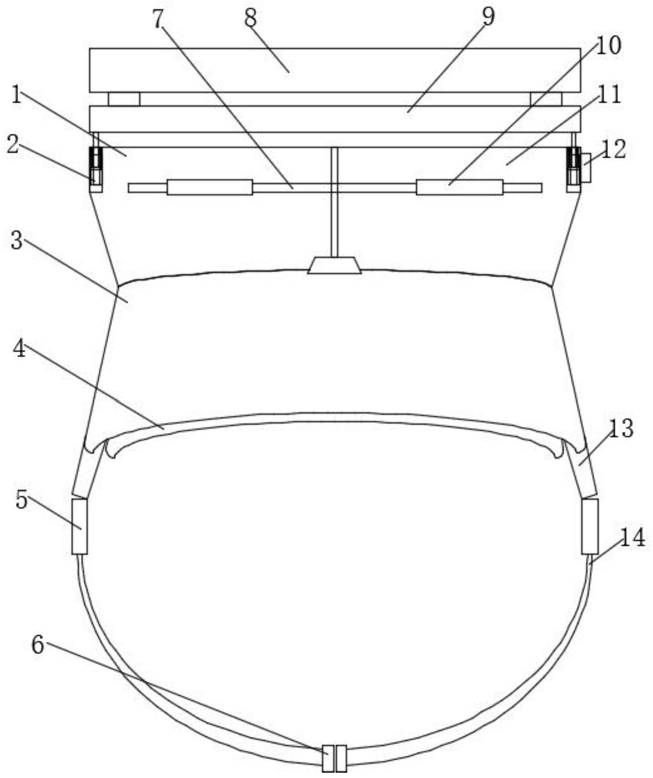

1.一种居家用可调节VR眼镜,包括VR眼镜主体(1)、视距调节机构(2)、防护架(3)、脸部硅胶垫(4)、头带收录板(5)、头带卡扣(6)、镜片安装架(7)、手机放置板(8)、滤光玻璃卡板(9)、偏振镜片(10)、连接架(11)、视距调节滑块(12)、眼镜支脚(13)、头带(14)、牵制弹簧(15)、弹簧安装板卡槽(16)、卡板连接杆槽(17)、玻璃卡板连接杆(18)、牵制弹簧安装板(19)、连接杆牵引杆(20)、卡板连接杆安装板(21)、头带缠绕筒(22)、头带绕筒转轴(23)、头带收录板卡口(24)、复位夹紧弹簧(25)、手机卡板(26)、手机卡板槽(27)、观赏镜片(28)和亲肤棉(29),其特征在于:所述VR眼镜主体(1)的顶部安装有通过轴连接的所述手机放置板(8),所述手机放置板(8)的内侧安装有通过所述复位夹紧弹簧(25)连接的所述手机卡板(26),所述手机卡板(26)的内侧设有所述手机卡板槽(27),所述手机放置板(8)的一侧安装有通过所述视距调节机构(2)连接的所述滤光玻璃卡板(9),所述视距调节机构(2)的中部设有所述卡板连接杆槽(17),所述卡板连接杆槽(17)的内部连接有所述玻璃卡板连接杆(18),所述玻璃卡板连接杆(18)的底部安装有通过榫接的所述卡板连接杆安装板(21),所述卡板连接杆安装板(21)的两侧均固定连接有所述连接杆牵引杆(20),所述连接杆牵引杆(20)的一端设有所述弹簧安装板卡槽(16),所述弹簧安装板卡槽(16)的顶部固定安装有所述牵制弹簧(15),所述牵制弹簧(15)的一端连接有所述牵制弹簧安装板(19),且所述牵制弹簧安装板(19)榫接于所述玻璃卡板连接杆(18),所述视距调节机构(2)的外侧安装有通过滑轨连接的所述视距调节滑块(12),所述VR眼镜主体(1)的中部安装有所述连接架(11),所述连接架(11)的内部安装有通过螺栓连接的所述镜片安装架(7),所述镜片安装架(7)的两侧固定安装有所述偏振镜片(10),所述连接架(11)的下方安装有通过卡合连接的所述防护架(3),所述防护架(3)的一侧固定安装有所述脸部硅胶垫(4),所述脸部硅胶垫(4)的内侧嵌套安装有所述亲肤棉(29),所述亲肤棉(29)的中部固定安装有两个所述观赏镜片(28),所述防护架(3)底部的两侧均固定安装有所述眼镜支脚(13),所述眼镜支脚(13)的一端安装有通过轴连接的所述头带收录板(5),所述头带收录板(5)的内部安装通过轴连接的所述头带绕筒转轴(23),所述头带绕筒转轴(23)的外侧安装有通过套筒连接的所述头带缠绕筒(22),所述头带缠绕筒(22)的内部固定连接有所述头带(14),所述头带(14)的一端固定安装有所述头带卡扣(6),所述头带收录板(5)的底部设有所述头带收录板卡口(24)。

2.根据权利要求1所述的一种居家用可调节VR眼镜,其特征在于:所述连接架(11)与所述防护架(3)之间通过卡合连接。

3.根据权利要求1所述的一种居家用可调节VR眼镜,其特征在于:所述观赏镜片(28)与所述防护架(3)之间通过嵌套连接。

4.根据权利要求1所述的一种居家用可调节VR眼镜,其特征在于:所述卡板连接杆安装板(21)与所述玻璃卡板连接杆(18)之间通过榫接。

5.根据权利要求1所述的一种居家用可调节VR眼镜,其特征在于:所述视距调节滑块(12)与所述视距调节机构(2)之间通过滑轨连接。

6.根据权利要求1所述的一种居家用可调节VR眼镜,其特征在于:所述眼镜支脚(13)与所述头带收录板(5)之间通过轴连接。

7.根据权利要求1所述的一种居家用可调节VR眼镜,其特征在于:所述手机卡板(26)与所述手机放置板(8)之间通过所述复位夹紧弹簧(25)连接。

8.根据权利要求1所述的一种居家用可调节VR眼镜,其特征在于:所述头带缠绕筒(22)的内部设有复位发条。
