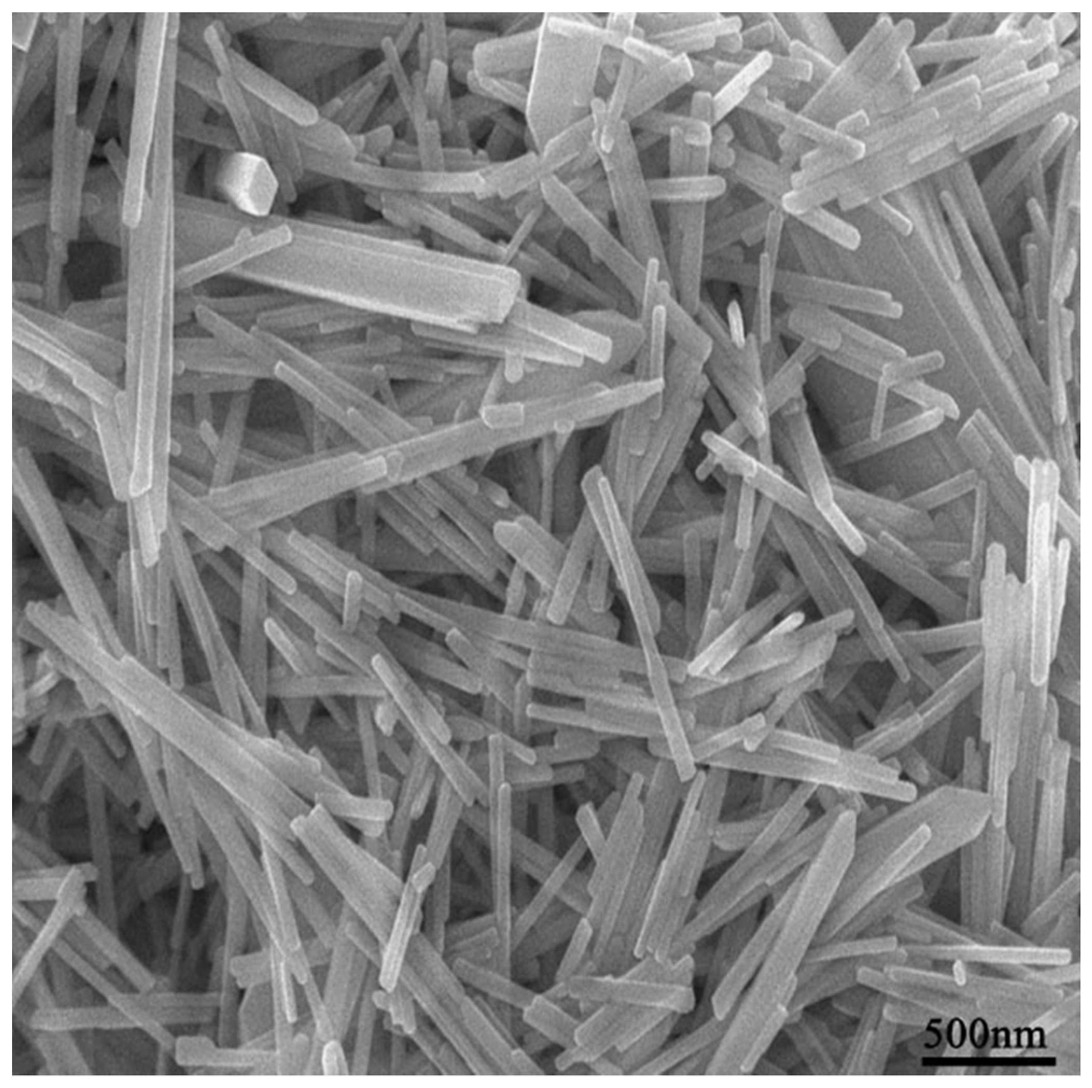

1.一种金属有机框架材料原位硫化法制备NiS/CdS复合催化剂的方法，其特征在于，利用金属有机框架材料在水热生长过程中原位包覆CdS纳米棒然后原位一步硫化反应制备NiS/CdS复合催化剂，具体包括以下步骤：(1)将无机镉盐和硫脲溶解在乙二胺溶剂中，反应完成后洗涤，干燥得到一维纳米棒状CdS；

(2)将(1)步骤中制备的纳米棒状CdS、2,5-二(3,5-二羧基苯基)苯甲酸、六水氯化镍、混合溶剂于聚四氟乙烯反应釜中，溶剂热反应后洗涤，干燥得到镍基金属有机框架材料；

(3)将步骤(2)所得的镍基金属有机框架材料置于装有硫化钠水溶液的反应釜中，100-

180℃下反应6小时，洗涤，干燥即到NiS/CdS复合催化剂。

2.根据权利要求1所述的NiS/CdS复合催化剂的制备方法，其特征在于，步骤(1)中所述的无机镉盐包括硝酸镉、醋酸镉、氯化镉中的任意一种，其中，无机镉盐和硫脲的摩尔比为

1:2～1:4。

3.根据权利要求书1所述NiS/CdS复合催化剂的制备方法，其特征在于，所述步骤(2)中材料合成所用六水氯化镍和2,5-二(3,5-二羧基苯基)苯甲酸摩尔比为2：0.5-1.2；

所述的混合溶剂包括N,N-二甲基甲酰胺，去离子水，1,4-氧六环，N,N-二甲基甲酰胺，去离子水，1,4-氧六环的体积比为2:0.5-1.5:0.5-1.5。

4.根据权利要求书1所述NiS/CdS复合催化剂的制备方法，其特征在于，所述步骤(2)中材料合成所用六水氯化镍和2,5-二(3,5-二羧基苯基)苯甲酸摩尔比为2：1；

所述的混合溶剂包括N,N-二甲基甲酰胺，去离子水，1,4-氧六环，N,N-二甲基甲酰胺，去离子水，1,4-氧六环的体积比为2:1:1。

5.根据权利要求书1所述NiS/CdS复合催化剂的制备方法，其特征在于，步骤(2)中溶剂热反应的条件为80-120℃，反应时间为65-80小时，干燥条件为真空条件下于75-80℃下干燥。

6.根据权利要求书1所述NiS/CdS复合催化剂的制备方法，其特征在于，步骤(2)中溶剂热反应的条件为100℃，反应时间为72小时，干燥条件为真空条件下于80℃下干燥。

7.根据权利要求1所述的NiS/CdS复合催化剂的制备方法，其特征在于，步骤(3)中硫化的温度可以在100-180℃区间范围内。

8.采用权利要求1-7任一项所述的NiS/CdS复合催化剂的制备方法制备得到的NiS/CdS复合催化剂为立方晶系的晶体材料，空间群为P-1，晶胞参数为：α＝90°，β＝90°，γ＝90°

9.采用权利要求1-7任一项所述的NiS/CdS复合催化剂的制备方法制备得到的NiS/CdS复合催化剂在光催化产氢上的应用。

10.权利要求9所述的应用，所述的光催化产氢即为可见光光催化产氢。
