1.遵循三相平衡的单相负荷调整分配控制方法,其特征在于,包括如下步骤:
1)检测配电网络向负荷区提供的a、b、c三相负荷电流分别为Ia、Ib、Ic,则三相负荷电流的平均值Iav=(Ia+Ib+Ic)/3,实现各相负荷电流与其平均值进行比较;
2)计算各相电流与三相电流平均值之间的偏差|εx|,其中εx=(Ix-Iav)/Iav,x∈a、b、c,εa+εb+εc=0,εa、εb、εc分别为a、b、c三相电流与平均值Iav之间的偏差;设置控制门槛值ε0,当|εx|<ε0,则各相负荷电流与三相电流平均值相等,认定配电系统三相负载平衡;当|εx|>ε0,认定配电区域三相负荷不平衡;

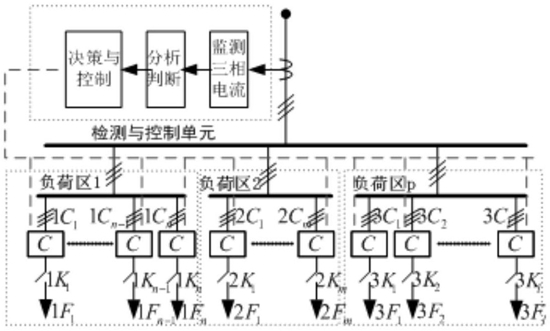

3)在配电系统三相平衡情况下,控制系统随机或指定任一相电源为后续接入的单相负载供电;在配电区域三相负荷不平衡情况下,控制系统根据三相负荷电流的具体情况,选择确定后续将要投入供电的相别,由相别选择器完成相别选择,为后续接入的单相负载供电。
2.根据权利要求1所述的遵循三相平衡的单相负荷调整分配控制方法,其特征在于,所述的门槛值ε0=5%。
3.根据权利要求1所述的遵循三相平衡的单相负荷调整分配控制方法,其特征在于,在步骤3)中,在配电区域三相负荷不平衡情况下,对a相,分析三相负载的不平衡状况,三相电流之间的偏差关系有如下表:若|εa|>ε0,εa>0,有如下关系:
若|εa|>ε0,εa<0,有如下关系:
检测与控制单元,根据三相电流的检测结果,经过上表所示的分析与判断,确定后续要开放供电选相,发送选择控制信号给相别选择控制器,使相别选择控制器完成相别选择,确定后续将给单相负载供电的相别,后续接入的单相负载由所选择的相别进行供电,从而动态地实现供配电系统负荷的三相平衡控制。
4.根据权利要求3所述的遵循三相平衡的单相负荷调整分配控制方法,其特征在于,所述的相别选择控制器包括控制代码输入转换单元、控制信息放大驱动单元、相别选择单元和相别锁定单元,控制代码输入转换单元接受由检测与控制单元发来的控制信号,获取即将要开放的相别信号,向控制信息放大驱动单元传递;控制信息放大驱动单元输入端是否接受当前信号,取决于相别锁定单元传递过来的信号,若相别锁定单元传递的信号是本组电路已经工作,也就是本组输出已经有电流信号,控制信息放大驱动单元的输入端被该信号封锁;否则控制信息放大驱动单元的输入端开放,接受控制代码输入转换单元传递过来的信号;控制信息放大驱动单元将接收到的开放供电的相别信号进行放大,驱动后接的相别选择单元中相应相别的静止功率开关,接通相应的相别,后接的负载将由该相别供电。
5.根据权利要求4所述的遵循三相平衡的单相负荷调整分配控制方法,其特征在于,所述的相别选择控制器完成相别选择的过程如下:
1)如果本相别选择控制器已经工作,即已经选择了某一相别给单相负载供电,该相别选择控制器被状态锁定,忽略当前控制指令,仍由之前已经选择的相别继续给负载供电;
2)如果本相别选择控制器尚未工作,即所接负载尚未投入运行,相别选择控制器接受当前指令,并通过相别选择控制器的控制信号放大驱动单元将命令信息进行放大,以驱动静止功率开关,通过接受的控制代码确定输出静止开关开通,接通指定相的电源,使输出端所接单相负载可以接收到系统指定相别的电源供电;
3)相别选择控制器借助于电流传感器一直监视着负载电流的大小,并用于相别选择控制器的供电状态锁定,只要负载电流不为零,该相别选择控制器的相别锁定状态一直保持。
