专利号: 2018105969240
申请人: 台州辉腾泵业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

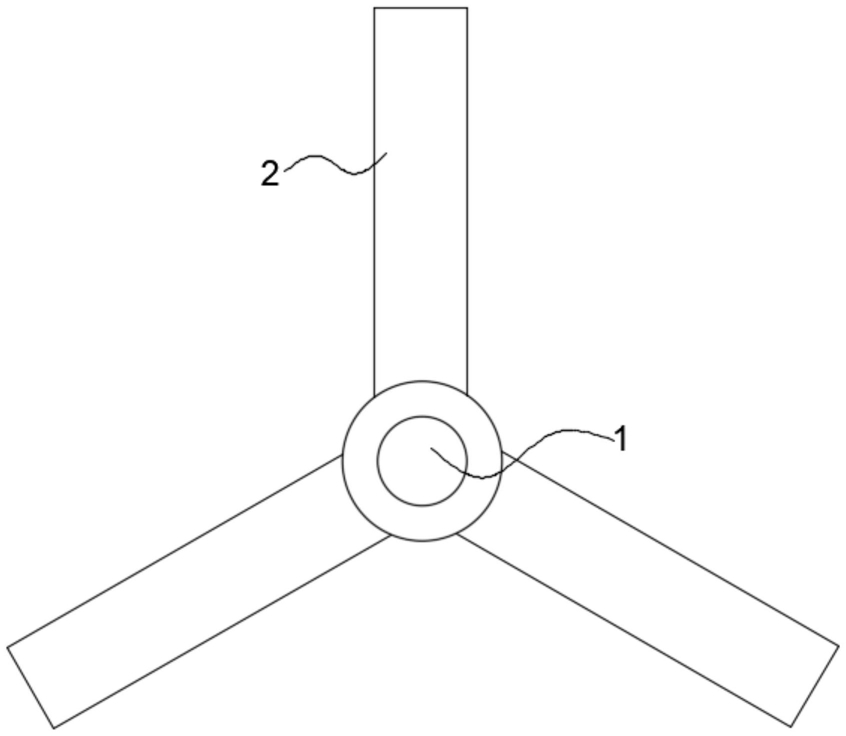

1.一种智能吊扇,包括扇头(1)、扇叶(2)、吊杆(3)和固定座(6),所述扇头(1)上环形固定安装有三个扇叶(2),所述扇头(1)的上方连接有吊杆(3),所述吊杆(3)的上方连接有固定座(6),其特征在于,所述固定座(6)内设有安装腔(4),所述安装腔(4)左右两侧壁分别固定安装有上下对称的安装杆(9),每一侧的两个安装杆(9)远离安装腔侧壁的一端通过安装板(13)固定连接,两个所述安装板(13)相对的一侧均固定安装有力传感器(14),所述安装腔(4)内上下对称固定安装有两个放置板(10),两个滑板(12)均与两个放置板(10)滑动连接,两个所述放置板(10)之间设有气囊(7),所述气囊(7)位于两个放置板(10)之间,所述放置板(10)的前后两侧与安装腔(4)的内壁相抵,所述气囊(7)的左右两侧分别与两个滑板(12)相对的一侧相抵,两个滑板(12)相背的一侧均固定安装有挤压块(8),两个所述挤压块(8)远离滑板(12)的一侧分别与两个力传感器(14)远离安装板(13)的一侧相抵,两个所述安装板(13)相对的一侧均上下对称固定安装有两个复位弹簧(15),每个安装板(13)上的两个复位弹簧(15)均与滑板(12)远离气囊(7)的一侧固定连接,每个安装板(13)上的两个复位弹簧(15)分别位于力传感器(14)的上下两侧;

两个所述滑板(12)上均对称开设有两个滑口(5),两个所述滑板(12)分别通过两个滑口(5)与放置板(10)滑动连接;

两个所述放置板(10)相对的一侧均固定安装有软垫(11),所述气囊(7)的上下两侧分别与两个软垫(11)相抵;

当两个所述挤压块(8)分别与两个力传感器(14)刚刚脱离相抵状态时,所述复位弹簧(15)处于原长;

所述滑口(5)内均固定安装有滑垫,所述滑口(5)的内壁通过滑垫与放置板(10)滑动连接;

当夏季温度较高时,气囊(7)内的空气会随着温度的提升而膨胀,当温度到达26℃时,这个时候气囊(7)的体积会因为内部空气的膨胀而增大,在增大的过程中,当温度到达 26℃时,此时气囊(7)膨胀的膨胀刚好会作用于左右两侧的两个滑板 (12),挤压两个滑板(12)相背滑动一定距离后,与力传感器(14)相接触,此时力传感器(14)收到作用力,将信号转化为电信号作用于吊扇上的伺服电机,从而使得扇叶(2)开始转动进行降温,当温度继续升高到一定程度时,气囊(7)会继续膨胀挤压滑板(12),使得两个滑板(12)对力传感器(14)的作用力增大,从而使得电信号增强,从而加大吊扇的挡位,增加扇叶(2)的转速,在此过程中,复位弹簧 (15)会发生少量的压缩形变;当温度降低至一定程度后,因为冷缩原理,气囊(7)的体积会变小,复位弹簧(15)的弹力使得两个滑板(12)再次回到原位与气囊(7)的左右两侧相抵,降低挡位,从而降低了扇叶(2)的转速;当温度低至26℃以下时,气囊(7)会收缩到一定体积,此时复位弹簧(15)的弹力会继续使得两个滑板(12)滑动至挤压块(8)脱离与力传感器(14)的相抵状态,从而控制伺服电机关闭。

2.根据权利要求1所述的一种智能吊扇,其特征在于,每个安装板(13)靠近与其连接的安装杆(9)的一侧均设有安装槽,所述安装槽内安装有红外线热源传感器。
