1.一种共轭微孔聚合物的制备方法，包括以下步骤：将四酮、三醛基化合物、邻二氯苯和正丁醇混合，在氮气保护下进行第一聚合反应，得到第一聚合产物体系；所述三醛基化合物为均苯三甲醛或三醛基间苯三酚；

将所述第一聚合产物体系与乙酸混合，在氮气保护下进行第二聚合反应，得到共轭微孔聚合物。

2.根据权利要求1所述的制备方法，其特征在于，所述三醛基化合物与四酮的摩尔比为

2:(2.7～3.3)。

3.根据权利要求1所述的制备方法，其特征在于，所述邻二氯苯、正丁醇和乙酸的体积比为5～7：1～3：0.5～1。

4.根据权利要求1所述的制备方法，其特征在于，所述第一聚合反应的温度为110～130℃，时间为15～25min。

5.根据权利要求1所述的制备方法，其特征在于，所述第二聚合反应的温度为115～125℃，时间为2～3d。

6.根据权利要求1所述的制备方法，其特征在于，所述第二聚合反应后还包括：对所得第二聚合反应产物体系进行过滤，将所得固体物料依次进行洗涤、浸泡和干燥，得到共轭微孔聚合物。

7.根据权利要求6所述的制备方法，其特征在于，所述浸泡所采用的浸泡试剂为N,N-二甲基甲酰胺、二氯甲烷或甲醇。

8.根据权利要求6所述的制备方法，其特征在于，所述洗涤所采用的洗涤试剂为乙醇或甲醇。

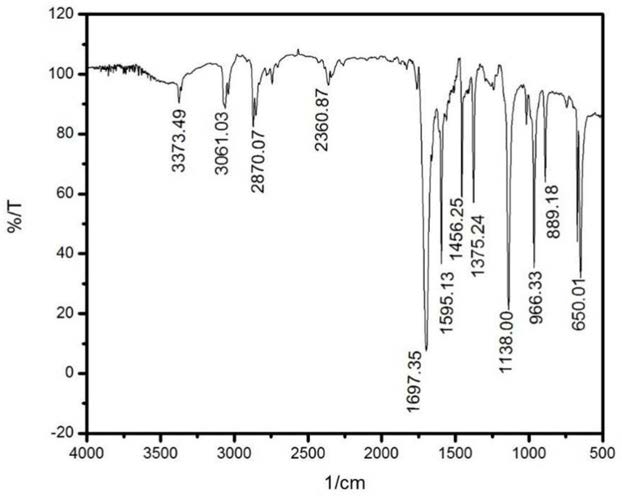

9.权利要求1～8任一项所述制备方法制备得到的共轭微孔聚合物。
