1.芳香羧酸类过渡金属银配合物的合成方法，其特征在于：包括以下步骤：步骤1，将去离子水加入到氧化锌粉末中，超声分散，得到悬浊液A；

步骤2，以醇和水的混合液作为溶剂，配制芳香羧酸的醇-水溶液，并将其加入到悬浊液A中，得到B；

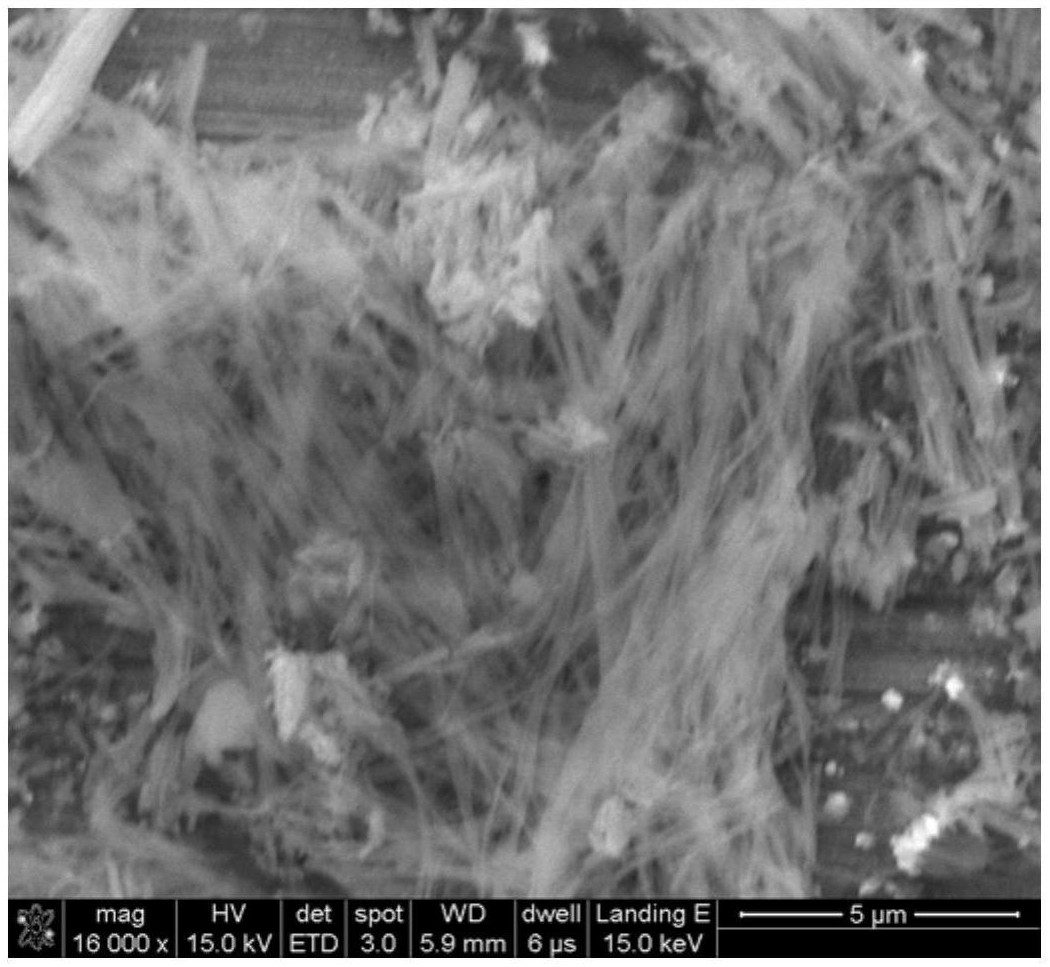

步骤3，将硝酸银溶液滴入B中，之后在25 100℃温度下，陈化10min 24h，离心、清洗、活~ ~化处理后即得芳香羧酸银配合物。

2.根据权利要求1所述的芳香羧酸类过渡金属银配合物的合成方法，其特征在于：步骤

1中氧化锌粉末与去离子水的用量比为10 30 mg/mL。

~

3.根据权利要求1所述的芳香羧酸类过渡金属银配合物的合成方法，其特征在于：所述芳香羧酸选自均苯三甲酸或其衍生物、苯二甲酸或其衍生物、苯六甲酸或其衍生物、联苯二甲酸或其衍生物、均苯四甲酸或其衍生物中的一种或多种。

4.根据权利要求1所述的芳香羧酸类过渡金属银配合物的合成方法，其特征在于：芳香羧酸与氧化锌粉末的摩尔比为0.2 2.5。

~

5.根据权利要求1所述的芳香羧酸类过渡金属银配合物的合成方法，其特征在于：硝酸银与芳香羧酸的摩尔比为2.0 5.0。

~

6.根据权利要求1所述的芳香羧酸类过渡金属银配合物的合成方法，其特征在于：体系中总的水与醇的体积比为1：1。
