专利号: 2018105049421
申请人: 诸暨市凯贝乐科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

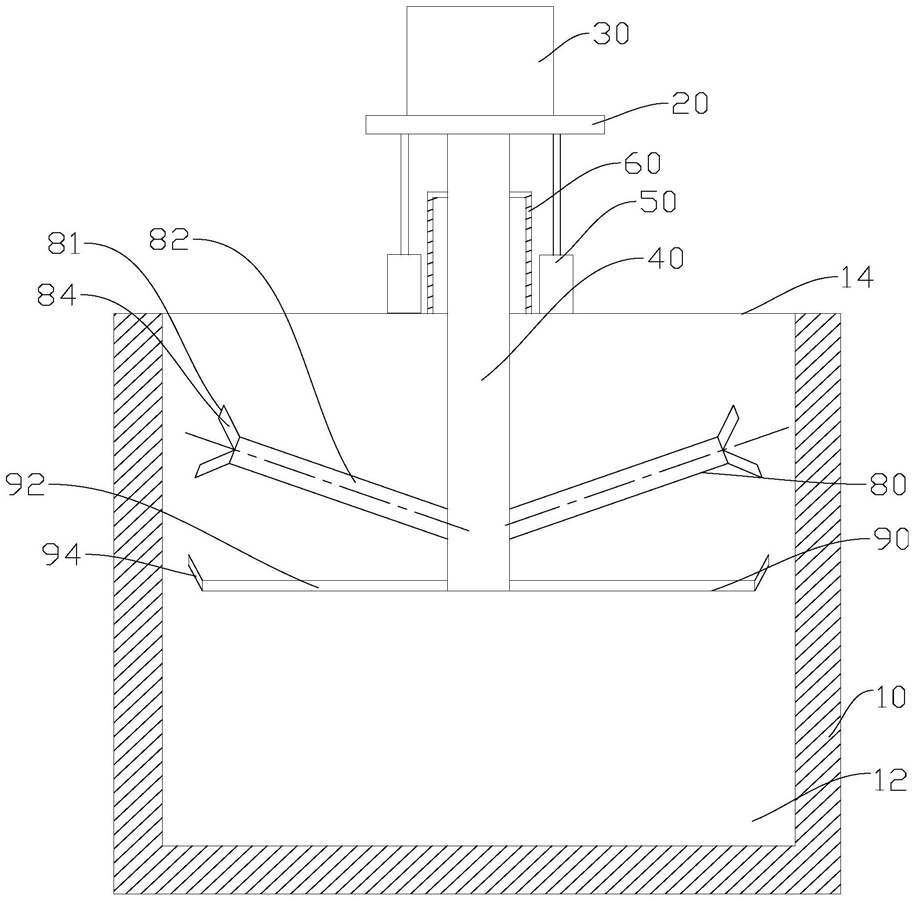

1.一种生物质碎料装置,其特征在于,包括:

箱体(10),内设有搅拌腔(12),所述箱体(10)的顶端具有顶盖(14);

支撑板(20),通过升降装置安装在顶盖(14)上,所述支撑板(20)上具有通孔;

驱动装置(30),安装在支撑板(20)上;

转轴(40),顶端穿过支撑板(20)的通孔安装到驱动装置(30)上;

第一刀片(80),安装在转轴(40)上并位于搅拌腔(12)中,所述第一刀片(80)包括第一主体部(82),所述第一主体部(82)的外端具有两个对称设置的第一切割部(84);所述第一切割部(84)与第一主体部(82)的中心线之间的夹角为30度-50度,所述第一切割部(84)的外侧为刀刃,所述刀刃所在的直线与第一主体部(82)的中心线垂直;所述第一主体部(82)与转轴(40)之间的夹角为50度-60度。

2.根据权利要求1所述的生物质碎料装置,其特征在于,还包括第二刀片(90),所述第二刀片(90)安装在转轴(40)上并位于搅拌腔(12)中。

3.根据权利要求2所述的生物质碎料装置,其特征在于,所述第二刀片(90)位于第一刀片(80)的下方。

4.根据权利要求3所述的生物质碎料装置,其特征在于,所述第二刀片(90)包括第二水平部(92)和位于第二水平部(92)外端的第二切割部(94),所述第二切割部(94)向上倾斜设置。

5.根据权利要求1所述的生物质碎料装置,其特征在于,还包括安装在顶盖(14)上的防护套(60),所述防护套(60)的上下两端具有供转轴(40)穿过的通孔。

6.根据权利要求1所述的生物质碎料装置,其特征在于,所述驱动装置(30)为气缸(50),所述气缸(50)安装在顶盖(14)上并且活塞杆与支撑板(20)相连接。

7.根据权利要求1所述的生物质碎料装置,其特征在于,所述顶盖(14)可拆卸地安装在箱体(10)的顶端。

8.根据权利要求1所述的生物质碎料装置,其特征在于,所述顶盖(14)上设置有进料口。
