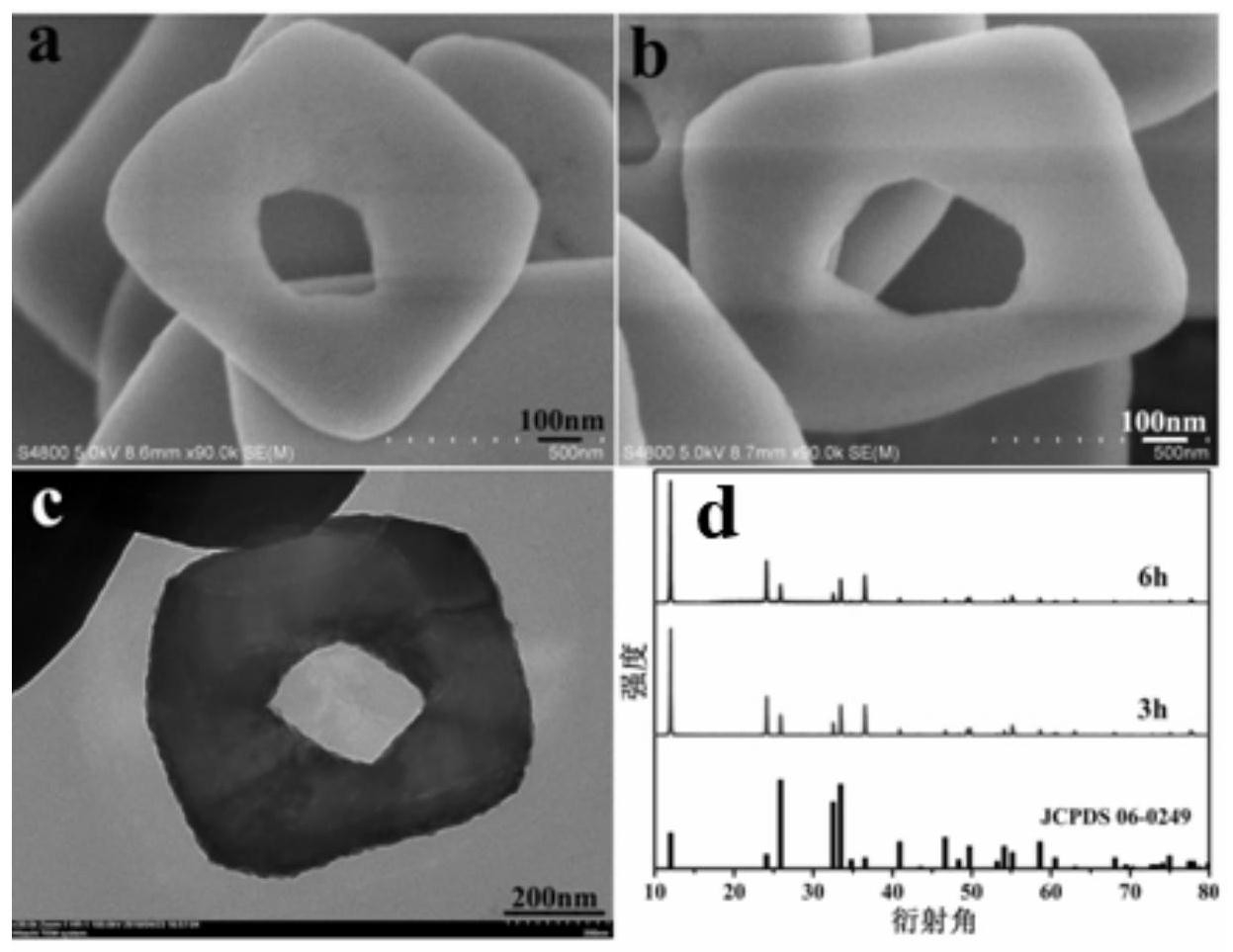

1.一种应用BiOCl纳米环进行降解污染物的方法，其特征在于，在光照条件下，将BiOCl纳米环与含有污染物的水进行接触的步骤；其中，BiOCl纳米环通过以下合成方法得到，其中，所述合成方法包括以下步骤：(1)将含有Bi3+、Cl-和聚乙二醇的水溶液进行加热反应，得到BiOCl纳米片；

(2)将BiOCl纳米片于酸液中刻蚀；

其中，提供Cl-的物质为碱金属氯化盐；

其中，酸液为硝酸溶液、硫酸溶液或硝酸和硫酸的混合溶液。

3+ -

2.根据权利要求1所述的降解污染物的方法，其中，水溶液中Bi 和Cl的物质的量之比为1:0.8-1.2；

优选地，水溶液中Bi3+的浓度为20-50mmol/L。

进一步优选地，水溶液中：相对于1mmol的Bi3+，聚乙二醇的质量含量为0.05-0.1g。

3.根据权利要求1所述的降解污染物的方法，其中，加热反应的条件包括：温度为140-

180℃；

和/或，时间为8-15h。

4.根据权利要求1所述的降解污染物的方法，其中，酸液中H+的浓度为0.8-1.5mol/L；其中，相对于1g BiOCl纳米片，酸液的用量为100-600mL；

和/或，刻蚀时间为1-8h；

优选地，刻蚀时间为3-6h。

5.根据权利要求4所述的降解污染物的方法，其中，刻蚀的具体步骤包括：将BiOCl纳米片超声分散至酸液中，持续搅拌。

6.根据权利要求1-5任一项所述的降解污染物的方法，其中，含有Bi3+、Cl-和聚乙二醇的水溶液通过以下方式得到：将碱金属氯化盐和聚乙二醇预溶于水中，超声分散，然后滴加至预溶解有提供Bi3+的物质的水溶液中，混合20-40min；

优选地，预溶有碱金属氯化盐和聚乙二醇的水溶液与预溶解有提供Bi3+的物质的水溶液的体积比为1:0.8-1.2。

7.根据权利要求6所述的降解污染物的方法，其中，还包括对加热反应后的产物进行冷却，用蒸馏水和/或乙醇多次洗涤并干燥的步骤。

8.根据权利要求6所述的降解污染物的方法，其中，提供Bi3+的物质为硝酸铋和/或草酸铋；

和/或，碱金属氯化盐为氯化钠、氯化钾和氯化锂中的至少一种；

和/或，聚乙二醇的数均分子量不大于10000；

优选地，聚乙二醇的数均分子量为3350-10000。

9.根据权利要求6所述的降解污染物的方法，其中，含有污染物的水中污染物的浓度为

10-30mg/L；

优选地，所述污染物包括苯酚、罗丹明B和甲基橙中的一种或多种；

优选地，含有污染物的水中污染物的浓度为10-40mg/L，相对于100mL的含有污染物的水，具有高光催化活性的BiOCl光催化剂的用量为100mg。

10.根据权利要求9所述的降解污染物的方法，其中，接触的条件包括：接触时间为2-

40min；和/或，接触温度为30-50℃。
