专利号: 2019109333101
申请人: 广东石油化工学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

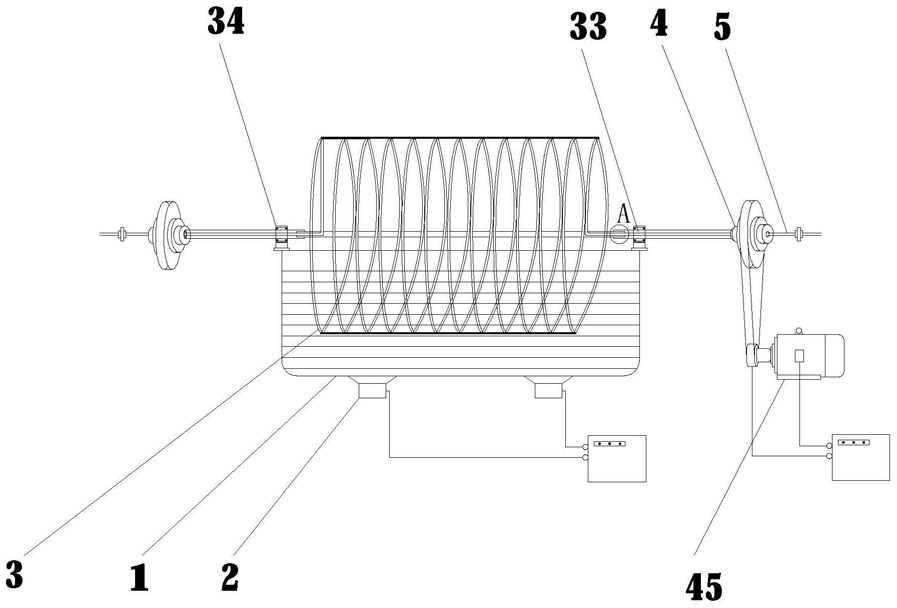

1.一种有机污染物降解装置,其特征在于:包括

液体容器,所述液体容器包括顶部敞口的液体槽;

超声波组件,能够向所述液体容器中发射超声波;

反应管,绕轴线盘绕呈螺旋状,并能够绕所述轴线转动,至少部分所述反应管浸在所述液体容器中,所述反应管绕轴线盘绕呈圆柱螺旋线状,所述反应管横向布置,至少部分所述反应管浸在所述液体槽中;

进液管,与所述轴线重合,并与所述反应管的一端连接;

出液管,与所述轴线重合,并与所述反应管的另一端连接;电机,驱动反应管绕所述轴线转动。

2.根据权利要求1所述的有机污染物降解装置,其特征在于:还包括第一外套管,穿过第一轴承座,并套在所述进液管外侧;

第二外套管,穿过第二轴承座,并套在所述出液管外侧;

内套管,沿所述轴线穿过呈螺旋状的所述反应管,一端套在所述第一外套管和所述进液管之间,另一端套在所述第二外套管和所述出液管之间,所述内套管的管壁上设有供所述反应管穿出的侧孔;

其中,所述内套管与所述进液管、所述出液管之间设有填料,所述第一外套管、第二外套管上设有顶紧内套管的第一顶丝。

3.根据权利要求1所述的有机污染物降解装置,其特征在于:所述进液管通过第一旋转密封组件与供液管连接,所述出液管通过第二旋转密封组件与排液管连接。

4.根据权利要求3所述的有机污染物降解装置,其特征在于:所述第一旋转密封组件、第二旋转密封组件均包括旋转接头,具有转动部和固定部,所述转动部上设有第一接口,所述固定部上设有第二接口,所述第一接口和所述第二接口连通;

其中,所述进液管与所述第一旋转密封组件的第一接口连接,供液管与第一旋转密封组件的第二接口连接,所述出液管与所述第二旋转密封组件的第一接口连接,排液管与第二旋转密封组件的第二接口连接;

所述第一旋转密封组件的转动部和/或第二旋转密封组件的转动部上设有从动轮,所述从动轮与动力部件的输出端传动连接。

5.根据权利要求4所述的有机污染物降解装置,其特征在于:所述转动部上设有凸台,所述从动轮上设有连接孔,并通过所述连接孔套装在所述凸台上,所述凸台和连接孔上设有相互配合的驱动平面。

6.根据权利要求5所述的有机污染物降解装置,其特征在于:所述凸台上设有接头,所述接头的端部形成所述第一接口,所述接头上设有锁紧螺母,所述锁紧螺母和凸台之间设有从动轮限位部件。

7.根据权利要求6所述的有机污染物降解装置,其特征在于:所述进液管、出液管的端部设有呈球形或锥形的端口,所述进液管通过压帽与所述第一旋转密封组件的接头连接,并将所述进液管的端口与第一旋转密封组件的第一接口压紧;所述出液管通过压帽与所述第二旋转密封组件的接头连接,并将所述出液管的端口与第二旋转密封组件的第一接口压紧。

8.根据权利要求7所述的有机污染物降解装置,其特征在于:所述第一旋转密封组件、第二旋转密封组件均包括压盖,所述压盖与转动部连接,所述压盖上设有过孔,所述进液管、出液管由所述过孔穿出,所述压盖上设有沿过孔径向的第二顶丝。
