专利号: 2018104167204
申请人: 苏州理合文科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

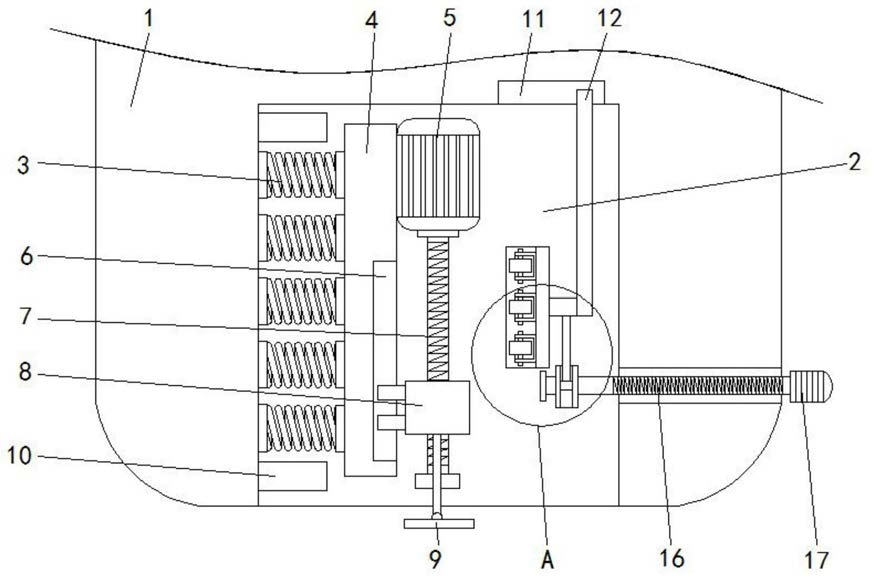

1.一种煤矿用选煤机,包括机体(1),其特征在于,所述机体(1)的底部开设有安装槽(2),所述安装槽(2)左侧的内表面上固定连接有限位弹簧(3),所述限位弹簧(3)的右侧固定连接有结合板(4),所述结合板(4)的右侧固定连接有驱动电机(5),所述结合板(4)的右侧开设有位于驱动电机(5)下方的限位槽(6),所述驱动电机(5)底部的输出端通过第一螺纹杆(7)螺纹连接有升降板(8),所述升降板(8)的左侧通过限位杆滑动连接在限位槽(6)的内表面上,所述升降板(8)的底部通过支撑杆和滚珠活动连接有调向板(9),所述安装槽(2)左侧的内表面上固定连接有位于限位弹簧(3)两侧且对称的两个位置限定板(10)。2.根据权利要求1所述的一种煤矿用选煤机,其特征在于,所述安装槽(2)顶部的内表面上开设有滑动槽(11),所述滑动槽(11)的内表面上滑动连接有滑动杆(12),所述滑动杆(12)的底端固定连接有移动杆(13),所述移动杆(13)的左端固定连接有弧形挤压板(14),所述弧形挤压板(14)的左侧通过U形板活动连接有转动滚轮(15)。3.根据权利要求1和2所述的一种煤矿用选煤机,其特征在于,所述安装槽(2)右侧的内表面上螺纹连接有贯穿机体(1)右侧的第二螺纹杆(16),所述第二螺纹杆(16)的右端固定连接有调节旋钮(17),所述第二螺纹杆(16)的外表面固定连接有转动盘(18),所述转动盘(18)的外表面通过环形槽滑动连接有移动块(19),所述移动块(19)的顶部通过连接杆固定连接在移动杆(13)的底部。4.根据权利要求1所述的一种煤矿用选煤机,其特征在于,所述限位弹簧(3)的数量不少于五个,所述限位弹簧(3)呈矩形阵列,所述限位弹簧(3)的弹性系数为十牛顿每厘米。5.根据权利要求1所述的一种煤矿用选煤机,其特征在于,所述限位槽(6)的内表面上固定连接有助滑垫,所述限位槽(6)正面的形状为矩形。6.根据权利要求1所述的一种煤矿用选煤机,其特征在于,所述限位弹簧(3)和位置限定板(10)与安装槽(2)之间的连接方式为焊接,所述第一螺纹杆(7)外表面的螺纹长度不小于五十厘米。
