1.一种无卤阻燃ABS复合材料，其特征在于，由以下原料按照质量份组成：ABS 70～80份、改性多聚芳基磷酸酯13～23份、改性硼酸锌3份、改性线性酚醛树脂6～8份、硅烷偶联剂

0.5份、白油1份、润滑剂0.5份、相容剂5～7份、增韧剂2～6份、助剂2份；

所述改性多聚芳基磷酸酯的制备方法为：将多聚芳基磷酸酯粉末先加入适量稀硫酸中，充分浸润后搅拌，然后洗涤、干燥；将一定量的硅烷偶联剂溶于乙醇溶液中，搅拌水解一段时间后，加入适量的多聚芳基磷酸酯粉末，再在70℃水浴下搅拌3h，反应完成后，经冷却、过滤洗涤干燥后获得改性多聚芳基磷酸酯粉末；所述改性硼酸锌和改性线性酚醛树脂的制备方法均参照以上处理方式进行。

2.根据权利要求1所述的无卤阻燃ABS复合材料，其特征在于，所述的线性酚醛树脂是在酸性条件下制备的，分子量为500～900。

3.根据权利要求1所述的无卤阻燃ABS复合材料，其特征在于，所述硅烷偶联剂为3-氨丙基三乙氧基硅烷。

4.根据权利要求1所述的无卤阻燃ABS复合材料，其特征在于，所述增韧剂为聚烯烃弹性体(POE)，比重为0.870g/cm3、在190℃下并且在2.16kg的负荷下熔体流动速率为0.5g/

10min。

5.根据权利要求1所述的无卤阻燃ABS复合材料，其特征在于，所述相容剂为甲基丙烯酸甲酯-丁二烯-苯乙烯三元共聚物(MBS)。

6.根据权利要求1所述的无卤阻燃ABS复合材料，其特征在于，所述的润滑剂为N，N'-乙撑双硬脂酰胺(EBS)。

7.根据权利要求1所述的无卤阻燃ABS复合材料，其特征在于，所述的助剂为抗氧剂四[β-(3，5-二叔丁基-4-羟基苯基)丙酸]季戊四醇酯。

8.上述任一权利要求所述的阻燃ABS复合材料的制备方法，其特征在于，具体包括如下步骤：(1)将ABS、改性多聚芳基磷酸酯、改性硼酸锌、改性线性酚醛树脂、相容剂、增韧剂在混料筒中共混，共混时间为3～5min，使之在混料筒中充分混合，然后再加入偶联剂、白油、助剂在80～120r/min转速下共混3～5min，得到预混物料；

(2)将步骤(1)得到的预混物料通过主喂料口加入到双螺杆挤出机中，经熔融挤出、冷却、干燥、切粒，得到阻燃ABS复合材料粒料；

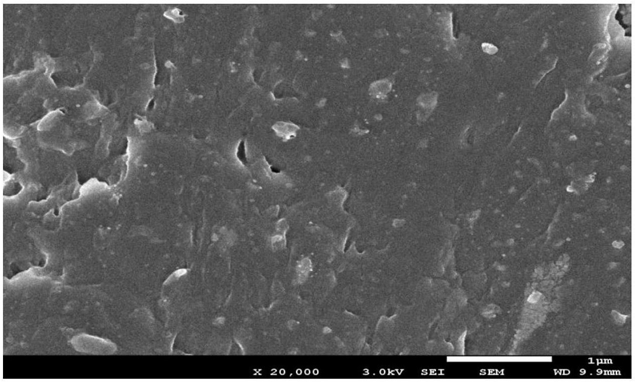

(3)将步骤(2)得到的粒料加到注塑机中，温度为240～245℃，经升温熔融、挤出、注塑、成型。
