专利号: 2018102895917
申请人: 张素平
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

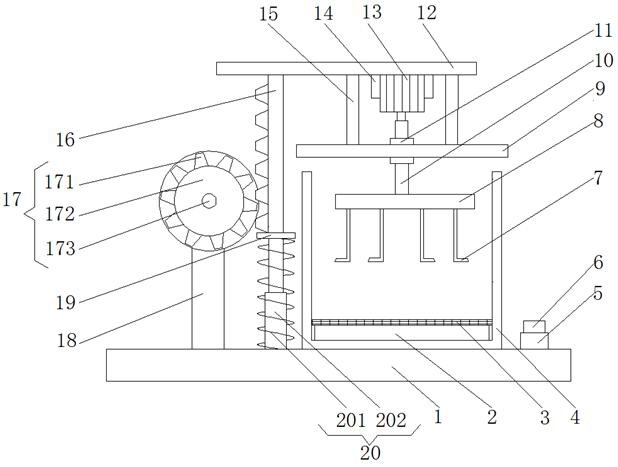

1.一种用于烧烤的食品烹饪装置,包括底板,其特征在于:所述底板(1)的上表面与箱体(4)的下表面固定连接,所述箱体(4)内壁的上表面与炭火槽(2)的下表面固定连接,所述箱体(4)内壁的左右两侧面通过滤网(3)固定连接,所述底板(1)的上表面与支撑杆(18)的底端固定连接,所述支撑杆(18)的顶端与驱动装置(17)的底端固定连接,所述驱动装置(17)包括第二电机(173),所述第二电机(173)的输出轴固定连接有转轮(172),所述转轮(172)的表面设置有齿牙(171),所述齿牙(171)与齿杆(16)啮合,所述齿杆(16)的底端与第二连接板(19)的上表面固定连接,所述第二连接板(19)的下表面与伸缩装置(20)的顶端固定连接,所述伸缩装置(20)的底端与底板(1)的上表面固定连接,所述齿杆(16)的顶端与第一连接板(12)的下表面固定连接,所述第一连接板(12)的下表面通过两个第二固定杆(15)与第二支撑板(9)的上表面固定连接,所述第一连接板(12)的下表面与第一电机(13)的机身固定连接,所述第一电机(13)机身的左右两侧面通过两个第一固定杆(14)与第一连接板(12)的下表面固定连接,所述第一电机(13)的输出轴与转轴(10)的顶端固定连接,所述转轴(10)的表面套接有轴承(11),所述轴承(11)卡接在第二支撑板(9)的上表面,所述转轴(10)的底端与第一支撑板(8)的上表面固定连接,所述第一支撑板(8)的下表面固定连接有挂钩(7);所述底板(1)的上表面固定连接有蓄电池(5),所述蓄电池(5)的上表面固定连接有开关(6),所述蓄电池(5)位于箱体(4)的右侧;所述蓄电池(5)的输出端与开关(6)的输入端电连接,所述开关(6)的输出端与第一电机(13)和第二电机(173)的输入端电连接;所述挂钩(7)的数量为四个,且四个挂钩(7)均匀分布于第一支撑板(8)的下表面;所述伸缩装置(20)包括弹簧(201)和伸缩杆(202),所述伸缩杆(202)的表面套接有弹簧(201),所述伸缩杆(202)和弹簧(201)的顶端与第二连接板(19)的下表面固定连接,所述伸缩杆(202)和弹簧(201)的底端与底板(1)的上表面固定连接;所述第二支撑板(9)位于箱体(4)的正上方,且第二支撑板(9)的长度大于箱体(4)的长度。
