专利号: 2018102838488
申请人: 马鞍山欧格萨斯机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

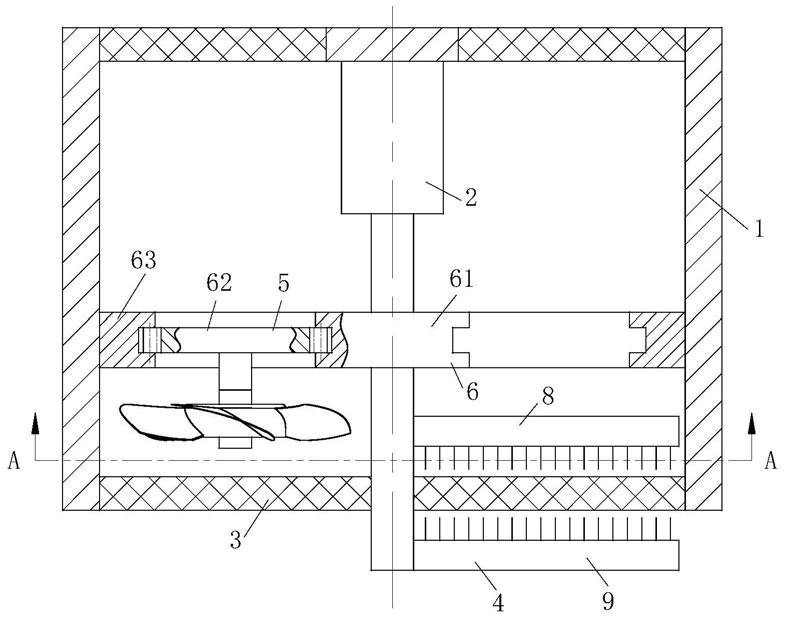

1.一种自清洁排风机,包括壳体(1)、电机(2)、扇叶和网罩(3);其特征在于:还包括刷除模块(4)和驱动模块(5);所述电机(2)的转轴一侧配合网罩(3)设有刷除模块(4);所述电机(2)的转轴另一侧设有扇叶;所述驱动模块(5)用于连接电机(2)转轴,并驱动扇叶旋转;

所述驱动模块(5)是行星齿轮机构(6);其中,

所述刷除模块(4)包括上刮板(8)和下刮板(9);所述上刮板(8)固定安装在电机(2)转轴中部,并位于网罩(3)一侧;所述网罩(3)另一侧对应上刮板(8)设有与电机(2)转轴固连的下刮板(9);所述上刮板(8)和下刮板(9)用于刮除网罩(3)表面沾附的脏物;所述上刮板(8)和下刮板(9)对应网罩(3)一侧均设有刷毛;

所述行星齿轮机构(6)包括第一齿轮(61)、第二齿轮(62)和第一齿圈(63);所述电机(2)转轴中部固连着第一齿轮(61);所述扇叶轴固连着第二齿轮(62);所述第一齿轮(61)和第二齿轮(62)相啮合;所述壳体(1)内壁固连着第一齿圈(63);所述第一齿圈(63)和第二齿轮(62)相啮合;所述第一齿轮(61)转动用于驱动扇叶偏心旋转;

所述电机(2)转轴设置为空心轴;所述电机(2)转轴能够通入水流;所述上刮板(8)对应网罩(3)一侧设有一组出水孔(81);所述下刮板(9)对应设置接水槽;所述出水孔(81)内设有分水器;所述分水器为锥形分流器(813)。

2.根据权利要求1所述的一种自清洁排风机,其特征在于:所述锥形分流器(813)横截面设置为锥形,所述锥形分流器(813)转动安装在出水孔(81)内;所述锥形分流器(813)内部设有连通两个端面的螺旋型连孔(815),所述连孔(815)一端开口设置在锥形分流器(813)轴线中心处,所述连孔(815)另一端开口设置在锥形分流器(813)轴线一侧,并设置为端面同心圆切线方向;所述锥形分流器(813)能够喷出沿锥形分流器(813)切线方向的水流,所述锥形分流器(813)能够产生径向旋转。
