专利号: 2018102718414
申请人: 宁波雯泽纺织品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

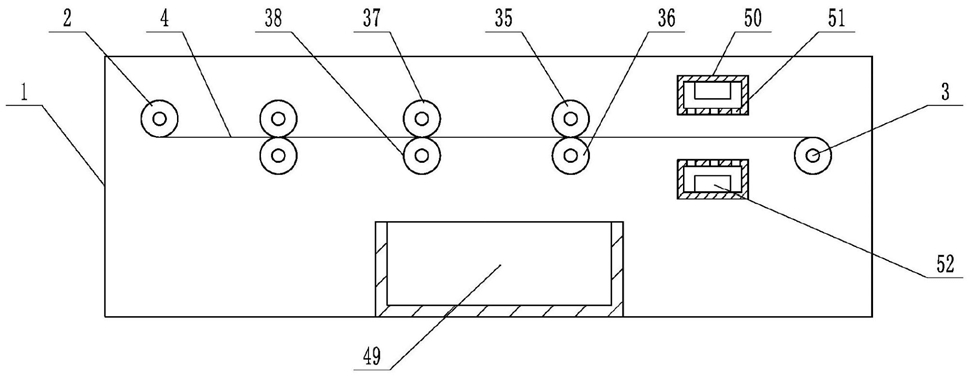

1.纺织品加工用清洗装置,包括机架,机架上转动连接有进料辊和收料辊,进料辊和收料辊之间连接有皮带,其特征在于:进料辊和收料辊之间依次设有第一清洗机构和除水机构;第一清洗机构包括位于皮带两侧相抵设置的第一辊轮和第二辊轮,机架上开有滑槽,滑槽内滑动连接有第一滑块和第二滑块,第一辊轮转动连接在第一滑块上,第二辊轮转动连接在第二滑块上,第一辊轮同轴连接有第一齿轮,机架上转动连接有与第一齿轮啮合的第二齿轮,第二齿轮与机架之间连接有第一扭簧,第二辊轮同轴连接有与第二齿轮啮合的第三齿轮,机架上固接有第一腔室,第一腔室内转动连接有第一涡轮,第一涡轮同轴连接有与第二齿轮啮合的扇齿轮,第一腔室上连通有水箱和用于冲洗纺织品的喷水管;扇齿轮上还啮合有第四齿轮,第四齿轮与机架之间连接有第二扭簧,第四齿轮同轴连接有第五齿轮,第五齿轮一侧啮合有第一齿条,第五齿轮另一侧啮合有第二齿条,第一齿条上固接有用于拉动第一辊轮的第一拉杆,第二齿条上固接有用于拉动第二辊轮的第二拉杆,第一辊轮和第二辊轮上均固接有第一电磁铁,第一拉杆和第二拉杆上均固接有与第一电磁铁磁性相反的第二电磁铁,第二辊轮上安装有用于启闭第一电磁铁和第二电磁铁的触碰延时开关;除水机构包括位于皮带两侧相抵设置的第三辊轮和第四辊轮,机架上设有用于驱动第三辊轮和第四辊轮转动的第一驱动机构。

2.如权利要求1所述的纺织品加工用清洗装置,其特征在于:所述第一辊轮和第二辊轮上分别设有若干第一凸起和与第一凸起啮合的第二凸起,第一凸起和第二凸起上均设有若干弹性球。

3.如权利要求1所述的纺织品加工用清洗装置,其特征在于:所述第一辊轮包括第一内辊和转动连接在机架上的第一外辊,第一外辊与第一内辊之间连接有第一轴承,第一内辊上设有用于装清洗剂的内腔,第一内辊上开有第一通孔,第一外辊上开有与第一通孔连通的第二通孔。

4.如权利要3所述的纺织品加工用清洗装置,其特征在于:所述第一清洗机构和除水机构之间设有第二清洗机构,第二清洗机构包括位于皮带两侧相抵设置的第五辊轮和第六辊轮,第五辊轮包括第二内辊和转动连接在机架上的第二外辊,第二外辊与第二内辊之间连接有第二轴承,第二内辊上设有水腔,水腔上开有第一出水孔,第二外辊上开有与第一出水孔连通的第二出水孔,机架上设有用于驱动第五辊轮和第六辊轮转动的第二驱动机构。

5.如权利要求4所述的纺织品加工用清洗装置,其特征在于:所述第二清洗机构和除水机构的下方设有用于接水且与第一腔室连通的回收箱,回收箱与第一腔室之间连接有水泵,回收箱、水箱与第一腔室之间连通有三通阀。

6.如权利要求1-5中任一项所述的纺织品加工用清洗装置,其特征在于:所述除水机构与收料辊之间设有干燥机构,干燥机构包括位于皮带两侧相对设置的加热板,加热板上开有通风孔,加热板内设有鼓风机。
