专利号: 2019107623627
申请人: 温州耐特尔自动化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

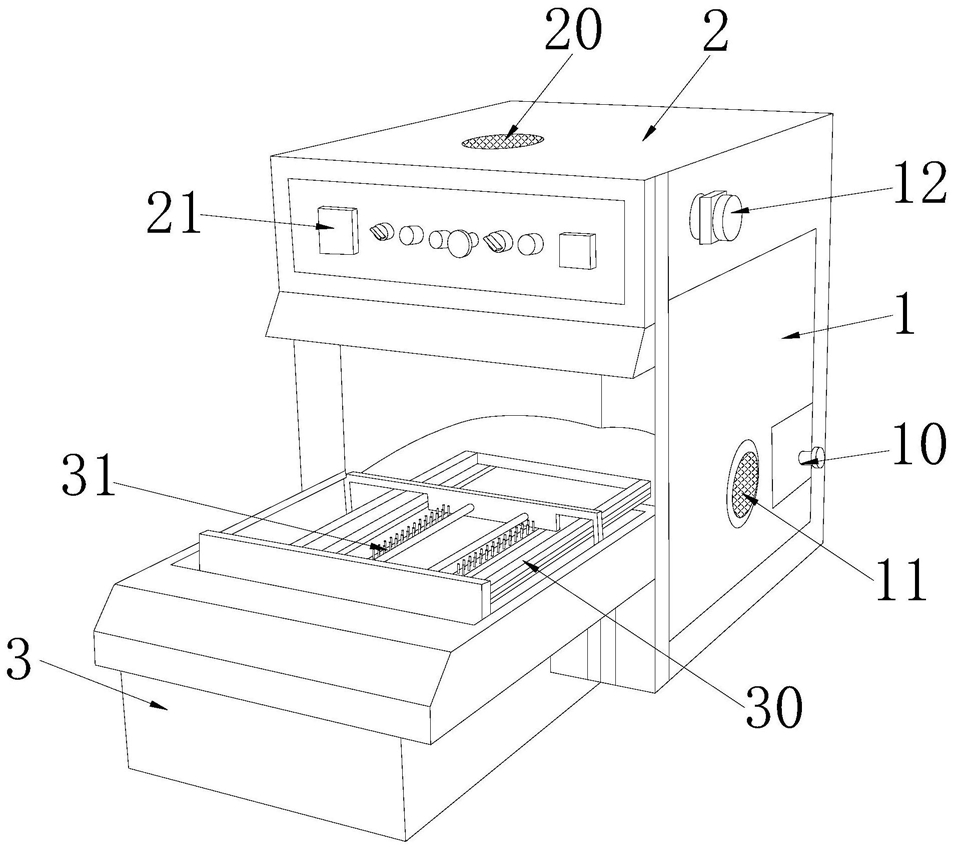

1.一种洗涤纺织面料印染设备,其结构包括主体(1)、控制器(2)、工作台(3),所述主体(1)通过螺栓连接于控制器(2)与工作台(3)之间,所述控制器(2)设于主体(1)顶部,所述工作台(3)嵌设于主体(1)内部底端,其特征在于:所述主体(1)设有正反调节器(10)、散热器(11)、开关(12),所述正反调节器(10)嵌设于主体(1)侧表面上,所述散热器(11)与正反调节器(10)设于同一平面上,所述开关(12)嵌设于散热器(11)上方;

所述控制器(2)设有风机(20)、控制面板(21),所述风机(20)设于控制器(2)上表面,所述控制面板(21)设于控制器(2)前端;

所述工作台(3)设有针板架(30)、针杆除毛器(31),所述针板架(30)设于工作台(3)上,所述针杆除毛器(31)设于针板架(30)上;

所述针杆除毛器(31)设有按压器(310)、针板(311)、顶板(312)、除毛网(313),所述按压器(310)嵌设于针杆除毛器(31)两端内部,所述针板(311)焊接于针杆除毛器(31)上,所述顶板(312)嵌设于针板(311)与除毛网(313)之间,所述除毛网(313)嵌设于顶板(312)上;

所述按压器(310)设有压杆(A)、卡齿(B)、卡板(C)、撬杆(D)、弹簧(E),所述压杆(A)嵌设于卡板(C)之间,所述卡齿(B)嵌设于压杆(A)底端,所述卡板(C)设于针杆除毛器(31)上,所述撬杆(D)通过螺栓连接于针杆除毛器(31)上,所述弹簧(E)焊接于针杆除毛器(31)与撬杆(D)之间,所述压杆(A)用于推动撬杆(D)进行翘起,所述卡齿(B)与卡板(C)相互啮合配合,带动压杆(A)进行高度固定,所述撬杆(D)用于推动顶板(312)进行上下移动,所述弹簧(E)用于带动撬杆(D)进行弹性回复:

所述针板(311)设有避让孔(F)、梳理针(G),所述避让孔(F)设于针板(311)两端上表面,所述梳理针(G)均匀分布于针板(311)上表面。

2.根据权利要求1所述的一种洗涤纺织面料印染设备,其特征在于:所述顶板(312)设有针孔(H)、密封圈(I),所述针孔(H)均匀分布于顶板(312)上,所述密封圈(I)嵌设于针孔(H)与梳理针(G)之间。

3.根据权利要求1所述的一种洗涤纺织面料印染设备,其特征在于:所述除毛网(313)设有拉杆(J),所述拉杆(J)焊接于除毛网(313)两端。

4.根据权利要求3所述的一种洗涤纺织面料印染设备,其特征在于:所述拉杆(J)设有扣环(K),所述扣环(K)焊接于拉杆(J)底端。
