专利号: 2018102614970
申请人: 浙江中杭水泵有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

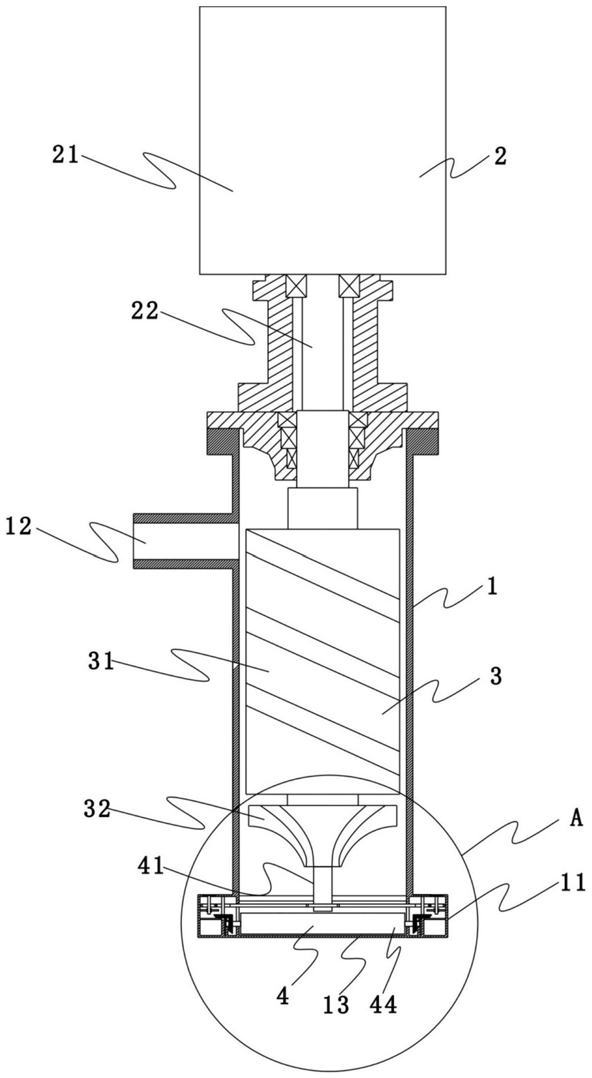

1.一种排污泵,包括泵体(1)、驱动装置(2)、与驱动装置(2)相连接的送料装置(3)及用于碾碎固体颗粒的碾碎装置(4);其特征在于:所述碾碎装置(4)包括主轴(41)、与主轴(41)相配合的传动组件(42)、碾压筒(43)、驱动碾压筒(43)转动的转动组件(44)及设于碾碎装置(4)上方的过滤网(45)。

2.根据权利要求1所述的一种排污泵,其特征在于:所述传动组件(42)包括设于主轴(41)上的第一齿轮(421)、与第一齿轮(421)相配合的传动带(422)、与传动带(422)相配合的第二齿轮(423)和第三齿轮(424)、穿设于第二齿轮(423)的第一连杆(425)、穿设于第三齿轮(424)的第二连杆(426)及用于固定第二齿轮(423)和第三齿轮(424)的定位组件。

3.根据权利要求2所述的一种排污泵,其特征在于:所述定位组件包括用于固定第一连杆(425)的第一固定板(51)、设于第一固定板(51)内的第一轴承(52)、用于固定第二连杆(426)的第二固定板(53)及用于对第二连杆(426)进行限位的第一限位件(551)和第二限位件(552)。

4.根据权利要求1所述的一种排污泵,其特征在于:所述转动组件(44)包括第三连杆(441)、设于第三连杆(441)上的第三轴承(442)、设于第一连杆(425)上的第四齿轮(444)及设于第三连杆(443)上的第五齿轮(445),所述第四齿轮(444)和第五齿轮(445)为伞齿。

5.根据权利要求3所述的一种排污泵,其特征在于:所述泵体(1)上设有凸部(11),所述部分传动组件(42)和转动组件(44)设于凸部(11)内,所述凸部(11)上设有与所述第二连杆(426)相配合的滑槽。

6.根据权利要求1所述的一种排污泵,其特征在于:所述泵体(1)的侧壁设有出水口(12),所述泵体(1)的底部设有进水口(13),所述碾压筒(43)设于出水口(12)处,所述碾压筒(43)的数量为两个,且两个碾压筒(43)之间平行设置。

7.根据权利要求1所述的一种排污泵,其特征在于:所述驱动装置(2)包括驱动件(21)和与驱动件(21)相配合的转动轴(22)。

8.根据权利要求7所述的一种排污泵,其特征在于:所述送料装置(3)包括设于转动轴(22)上的送料辊筒(31)和叶轮(32),所述送料滚筒(31)呈螺旋状结构设置。
