1.一种环己二胺基多孔共价有机骨架化合物，具有式I所示结构：

2.根据权利要求1所述的环己二胺基多孔共价有机骨架化合物，其特征在于，所述环己二胺基多孔共价有机骨架化合物的BET比表面积为108m2·g-1，Langmuir比表面积为

376m2·g-1，孔体积为0.13cm3·g-1。

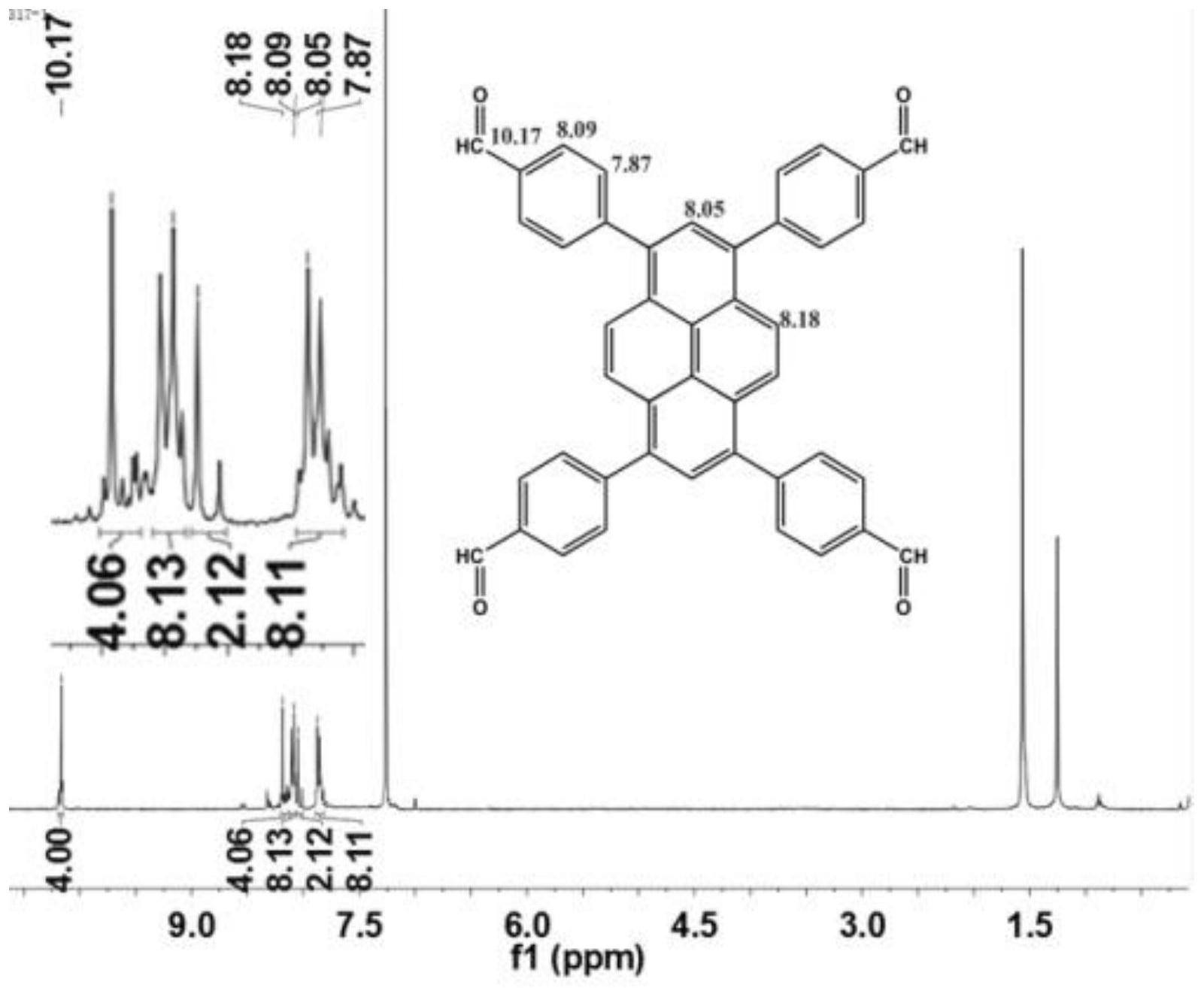

3.权利要求1或2所述环己二胺基多孔共价有机骨架化合物的制备方法，包括以下步骤：在惰性气体保护条件下，将(1,3,6,8)-四溴芘、4-甲酰基苯硼酸、碱性物质和钯催化剂在溶剂中进行Suizik偶联反应，得到(1,3,6,8)-四-(4-甲酰基苯基)芘；

在惰性气体保护条件下，将所述(1,3,6,8)-四-(4-甲酰基苯基)芘和环己二胺在溶剂中进行缩聚反应，得到具有式I所示结构的环己二胺基多孔共价有机骨架化合物。

4.根据权利要求3所述的制备方法，其特征在于，所述碱性物质包括碳酸钾、磷酸钾、醋酸钾、碳酸钠、磷酸钠和醋酸钠中的一种或几种的混合物。

5.根据权利要求3所述的制备方法，其特征在于，所述钯催化剂包括Pd(PPh3)4和/或Pd(Ac)2。

6.根据权利要求3、4或5所述的制备方法，其特征在于，所述(1,3,6,8)-四溴芘和4-甲酰基苯硼酸的物质的量比为1:4～6；

所述碱性物质和(1,3,6,8)-四溴芘的物质的量比为2～4:1；

所述钯催化剂和(1,3,6,8)-四溴芘的物质的量比为0.05～0.1:1。

7.根据权利要求3所述的制备方法，其特征在于，所述Suizik偶联反应的温度为80～90℃；所述Suizik偶联反应的时间为70～80h。

8.根据权利要求3所述的制备方法，其特征在于，所述(1,3,6,8)-四-(4-甲酰基苯基)芘和环己二胺的物质的量比为1:1.5～3。

9.根据权利要求3所述的制备方法，其特征在于，所述缩聚反应的温度为100～120℃；

所述缩聚反应的时间为70～80h。
