1.一种Pd/结晶型氮化碳异质结光催化剂，其特征在于：该催化剂是以结晶型氮化碳为载体，均匀负载粒径为3～7nm的Pd纳米粒子，以催化剂的质量为100％计，Pd的负载量为1％～10％。

2.根据权利要求1所述的Pd/结晶型氮化碳异质结光催化剂，其特征在于：以催化剂的质量为100％计，Pd的负载量为5％～6％。

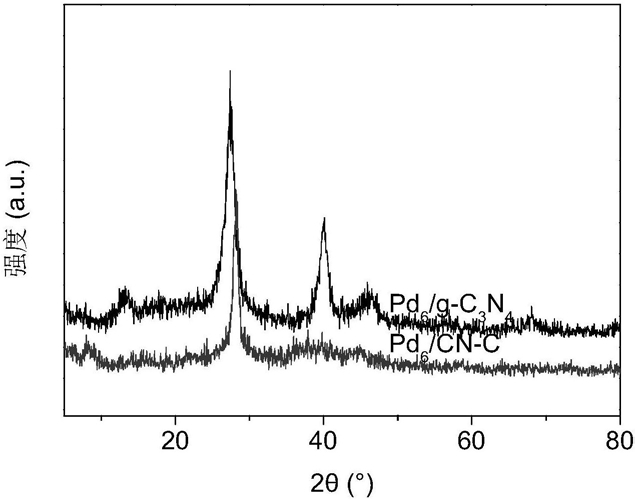

3.权利要求1所述的Pd/结晶型氮化碳异质结光催化剂的制备方法，其特征在于该方法由下述步骤组成：(1)制备g-C3N4纳米片

将三聚氰胺在550℃下热缩聚4小时，得到g-C3N4纳米片；

(2)制备晶体氮化碳纳米带

将g-C3N4纳米片、氯化钾和无水氯化锂的混合物在氩气气氛中450℃煅烧4小时，自然冷却至室温，用去离子水和乙醇清洗，真空干燥，得到晶体氮化碳纳米带；

(3)制备Pd/结晶型氮化碳异质结光催化剂

以催化剂的质量为100％计，按照Pd的负载量为1％～10％，将晶体氮化碳纳米带均匀分散于甲醇中，并加入醋酸钯甲醇溶液，在惰性气体保护的密闭体系中，30～70℃搅拌反应

12～24小时，除去甲醇，真空干燥，得到Pd/结晶型氮化碳异质结光催化剂。

4.根据权利要求3所述的Pd/结晶型氮化碳异质结光催化剂的制备方法，其特征在于：所述g-C3N4纳米片、氯化钾、无水氯化锂的质量比为1:5.5:4.5。

5.权利要求1所述的Pd/结晶型氮化碳异质结光催化剂在催化Ullmann C-C偶联反应中的用途，使用方法为：将卤代芳烃和碱按摩尔比1:2～3加入有机溶剂中，并加入Pd/结晶型氮化碳异质结光催化剂，在光照下常温反应2～10小时，得到联苯类化合物。

6.根据权利要求5所述的Pd/结晶型氮化碳异质结光催化剂在催化Ullmann C-C偶联反应中的用途，其特征在于：所述Pd/结晶型氮化碳异质结光催化剂按每毫摩尔量为卤代芳烃加入20～30mg。

7.根据权利要求5或6所述的Pd/结晶型氮化碳异质结光催化剂在催化Ullmann C-C偶联反应中的用途，其特征在于：所述的卤代芳烃为卤代苯、C1～C4烷基取代的卤代苯、C1～C4烷氧基取代的卤代苯、氰基取代的卤代苯、N,N-二甲基取代的卤代苯中的任意一种。

8.根据权利要求5所述的Pd/结晶型氮化碳异质结光催化剂在催化Ullmann C-C偶联反应中的用途，其特征在于：所述的碱为碳酸钾或碳酸钠。

9.根据权利要求5所述的Pd/结晶型氮化碳异质结光催化剂在催化Ullmann C-C偶联反应中的用途，其特征在于：所述的光为λ≥420nm的可见光。

10.根据权利要求5所述的Pd/结晶型氮化碳异质结光催化剂在催化Ullmann C-C偶联反应中的用途，其特征在于：所述有机溶剂为乙醇、甲醇或异丙醇。
