专利号: 2018102440911
申请人: 张素平
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

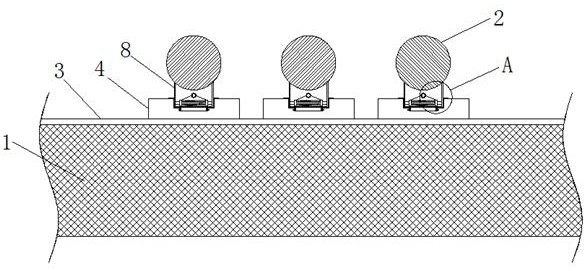

1.一种用于海洋捕捞的捕鱼网,包括捕鱼网本体(1)和漂浮球(2),其特征在于:所述捕鱼网本体(1)的顶部连接有拉绳(3),所述拉绳(3)的顶部等距离连接有安装板(4),所述安装板(4)的顶部开设有通槽(5),所述通槽(5)内壁的底部开设有安装槽(6),所述安装槽(6)内壁的两侧均开设有卡槽(7),所述通槽(5)的内侧放置有安装套(8),所述安装套(8)的底部开设有穿槽(9),所述安装套(8)内部的下侧连接有横轴(10),所述横轴(10)外部的两侧均套接有活动套环(12),两个活动套环(12)之间连接有压缩弹簧(13),所述活动套环(12)的底部连接有竖杆(14),所述竖杆(14)的底部连接有卡块(15),所述卡块(15)的外侧与卡槽(7)的内侧活动卡接,所述安装套(8)内部的上侧连接有转动轴(16),所述转动轴(16)的外侧缠绕有两根拉线(17),所述拉线(17)远离转动轴(16)的一端与活动套环(12)的顶部连接,所述转动轴(16)的背面贯穿安装套(8)并连接有旋钮(18),所述安装套(8)的顶部与漂浮球(2)的底部连接。

2.根据权利要求1所述的一种用于海洋捕捞的捕鱼网,其特征在于:所述竖杆(14)的底部贯穿穿槽(9)并延伸至安装槽(6)的内腔。

3.根据权利要求1所述的一种用于海洋捕捞的捕鱼网,其特征在于:所述安装套(8)外部的两侧均连接有挡板(11),所述挡板(11)的底部与安装板(4)的顶部搭接。

4.根据权利要求1所述的一种用于海洋捕捞的捕鱼网,其特征在于:所述漂浮球(2)为塑料球。

5.根据权利要求1所述的一种用于海洋捕捞的捕鱼网,其特征在于:所述压缩弹簧(13)的内部与横轴(10)贯穿连接。

6.根据权利要求1所述的一种用于海洋捕捞的捕鱼网,其特征在于:所述转动轴(16)位于两个活动套环(12)之间的顶部。
