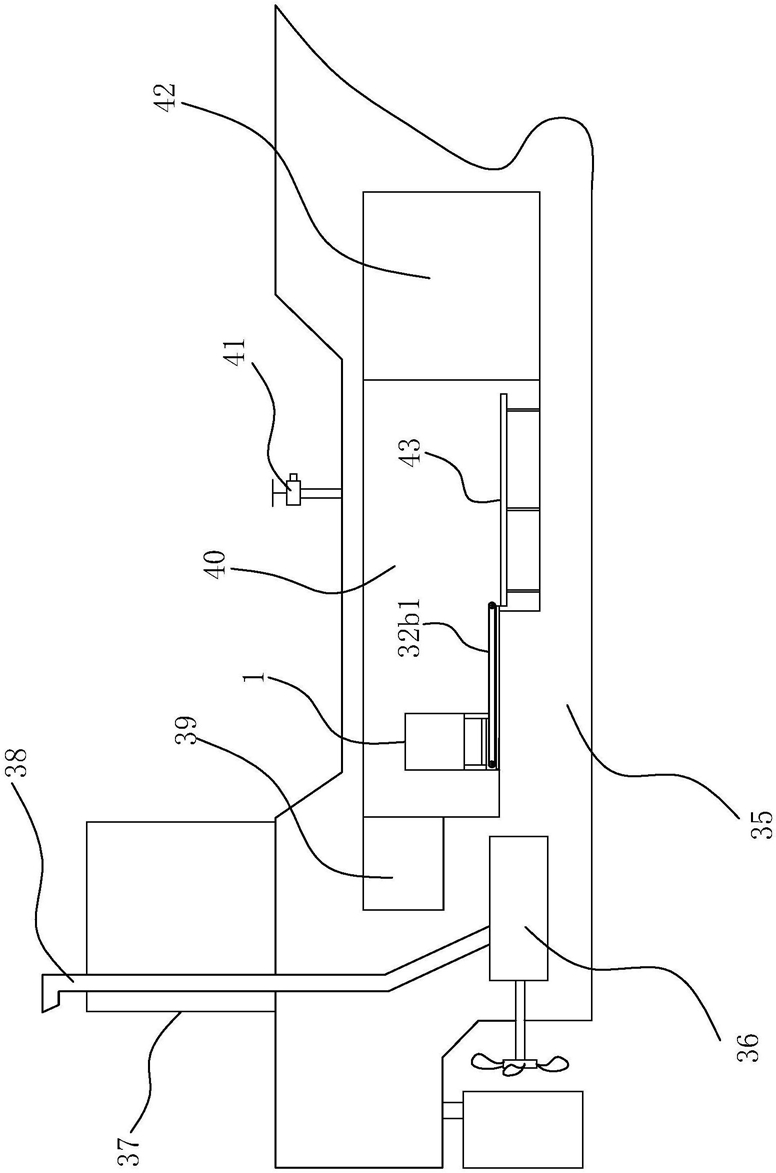

1.一种鱿鱼捕捞船，包括船体(35)，所述船体(35)的上方设置有驾驶室(37)和通风帽(41)，所述船体(35)的内部设置有主机(36)、淡水舱(39)和冷库(42)，所述主机(36)的排气口和排气管(38)的下端连通，所述排气管(38)的上端位于驾驶室(37)的上方，其特征在于，所述船体(35)的内部还设置有加工车间(40)，所述加工车间(40)内设置有鱿鱼蒸煮机和包装工作台(43)，所述鱿鱼蒸煮机和冷库(42)分别位于包装工作台(43)的两侧，所述鱿鱼蒸煮机包括上端具有开口的蒸煮箱(1)，所述蒸煮箱(1)中设置有蒸煮筒(4)，所述蒸煮筒(4)包括筒体(4b)和底板(4a)，所述筒体(4b)的横截面呈圆形并且一端具有开口，另外一端设置有底板(4a)，所述筒体(4b)和底板(4a)上均开设有若干个通孔一(4g)，所述筒体(4b)的轴线呈水平设置，所述蒸煮箱(1)的其中一侧的侧壁上开设有安装孔一(1a)，所述安装孔一(1a)内安装有圆环状的连接套(10)，所述连接套(10)的一端位于蒸煮箱(1)的内部，另外一端位于蒸煮箱(1)的外部，所述筒体(4b)的开口端转动连接在连接套(10)位于蒸煮箱(1)内部的一端上，所述蒸煮筒(4)和蒸煮箱(1)的底部之间还设置有用于支撑蒸煮筒(4)并且能够带动蒸煮筒(4)周向转动的驱动机构，所述连接套(10)位于蒸煮箱(1)外的一端的内壁上设置有环形凹肩(10a)，所述环形凹肩(10a)上设置有环形橡胶垫(10b)，所述蒸煮箱(1)的外壁上铰接有密封门(11)，所述密封门(11)的形状和环形凹肩(10a)的形状相适应，当密封门(11)沿着铰接轴转动时，至少有一个位置，该密封门(11)抵压在环形橡胶垫(10b)上，所述蒸煮箱(1)上设置有用于开启密封门(11)和使得密封门(11)紧压在环形橡胶垫(10b)上的启闭机构，所述蒸煮箱(1)的下方设置有基座(3)，所述基座(3)上设置有中间水箱(20)，所述中间水箱(20)通过泄放管(18)和蒸煮箱(1)的底部连通，所述泄放管(18)上设置有阀门三(19)，所述中间水箱(20)通过回水管(24)和蒸煮箱(1)的内部连通，所述回水管(24)上设置有滤器(22)和水泵一(25)，所述蒸煮箱(1)的上端设置有若干个喷气嘴(6)，所述喷气嘴(6)的出气口均和蒸煮筒(4)正对，所述基座(3)上设置有风机一(27)，所述喷气嘴(6)通过输气管(9)和风机一(27)的出气口连通，所述风机一(27)的进气口通过进风管(26)和通风帽(41)连通，所述蒸煮箱(1)的上端还设置有补水管(5)，所述补水管(5)的一端位于蒸煮箱(1)内部并且端部设置有喷水嘴(5a)，所述喷水嘴(5a)和蒸煮筒(4)正对，所述补水管(5)的另外一端位于蒸煮箱(1)外部并且端部通过阀门二(8)和输送管二(46b)的一端连通，所述输送管二(46b)的一端和水泵二(46)的出水口连通，所述水泵二(46)的进水口通过输送管一(46a)和淡水舱(39)连通，所述蒸煮箱(1)的底部还设置有废气加热管(34)，所述废气加热管(34)呈矩形并且在两相对边上分别设置有进气接口(34a)和出气接口(34b)，所述进气接口(34a)通过废气管一(38a)和排气管(38)的下端连通，所述废气管一(38a)上设置有阀门四(45)，所述出气接口(34b)通过废气管二(38b)和排气管(38)的上端连通，所述通过废气管二(38b)上设置有风机二(44)，所述蒸煮箱(1)的外壁上设置有出料斗(33)，所述出料斗(33)位于连接套(10)的正下方，所述出料斗(33)的横截面呈U形并且倾斜设置，所述出料斗(33)的进料端和蒸煮箱(1)的外壁固连，出料斗(33)的出料端为自由端，所述进料端的位置高于出料端的位置，所述基座(3)上设置有用于输送鱿鱼的输送装置(32)，所述输送装置(32)的一端位于出料斗(33)的出料端的正下方，另外一端位于包装工作台(43)的上方。

2.根据权利要求1所述的一种鱿鱼捕捞船，其特征在于，所述基座(3)上设置有冰水箱(31)，所述冰水箱(31)内设置有冷却风管(28)，所述喷气嘴(6)和冷却风管(28)的出口之间通过输气管(9)连通，所述冷却风管(28)的进口和风机一(27)的出气口连通，所述输气管(9)上设置有阀门一(7)，所述冰水箱(31)和输送管二(46b)之间还设置有输送管三(46c)，所述输送管三(46c)上设置有阀门五(48)，所述冰水箱(31)的底部通过输送管四(46d)和补水管(5)连通，所述输送管四(46d)上设置有水泵三(47)和阀门六(49)。

3.根据权利要求2所述的一种鱿鱼捕捞船，其特征在于，所述输送装置(32)包括中间料斗(32a)和输送机(32b)，所述中间料斗(32a)和输送机(32b)均安装在基座(3)上，所述输送机(32b)上设置有输送带(32b1)，所述中间料斗(32a)呈漏斗状，所述中间料斗(32a)的上端位于出料斗(33)的出料端的正下方，所述中间料斗(32a)的下端设置有出料管(32a1)，所述出料管(32a1)和输送带(32b1)的一端正对，所述输送带(32b1)另外一端位于包装工作台(43)的上方。

4.根据权利要求3所述的一种鱿鱼捕捞船，其特征在于，所述出料管(32a1)的外壁上通过螺纹连接有调节管(32a2)，所述出料管(32a1)和调节管(32a2)同轴设置，所述调节管(32a2)的外壁上设置有若干个手柄(32a3)，所述基座(3)上还设置有集水槽(32c)，所述集水槽(32c)位于输送带(32b1)的正下方，所述输送带(32b1)的带面上设置有若干个漏水孔二(32b2)和若干根凸条(32b3)，所述凸条(32b3)的长度方向和输送带(32b1)的宽度方向一致。

5.根据权利要求1或2或3或4所述的一种鱿鱼捕捞船，其特征在于，所述筒体(4b)的内壁上沿着周向设置有若干个横截面呈V形的搅拌翼(4c)，所述搅拌翼(4c)上设置有若干个通孔一(4g)，所述蒸煮筒(4)中沿着轴向设置有推板(4f)，所述推板(4f)上转动设置有导向轮一(4f2)，所述推板(4f)呈圆形并且边沿设置有若干个V形缺口(4f1)，所述V形缺口(4f1)和设置在筒体(4b)内壁上的搅拌翼(4c)一一对应，所述推板(4f)上开设有若干个通孔一(4g)，所述搅拌翼(4c)位于V形缺口(4f1)中并且两者之间间隙配合，所述蒸煮箱(1)上设置有能够推动推板(4f)沿着筒体(4b)的轴向来回运动的动力机构。

6.根据权利要求5所述的一种鱿鱼捕捞船，其特征在于，所述推板(4f)的边沿设置有毛刷(30)，当推板(4f)沿着筒体(4b)的轴向来回运动时，所述毛刷(30)分别和筒体(4b)的内壁以及搅拌翼(4c)的表面接触。

7.根据权利要求6所述的一种鱿鱼捕捞船，其特征在于，所述出料斗(33)的内底面的上方沿着长度方向均布有若干滚柱(33c)，所述滚柱(33c)的轴向和出料斗(33)的宽度方向一致，所述出料斗(33)的内底面上设置有若干个漏水孔一(33b)，所述出料斗(33)的下方设置有集水腔(33d)，所述漏水孔一(33b)连通出料斗(33)的内底面和集水腔(33d)，所述出料斗(33)的两侧面上均设置有振动电机(33a)，所述集水腔(33d)通过排水管(33e)和中间水箱(20)连通。

8.根据权利要求6所述的一种鱿鱼捕捞船，其特征在于，所述动力机构包括液压缸一(13)，所述蒸煮箱(1)上与安装孔一(1a)相对的侧壁上开设有安装孔二(1b)，所述底板(4a)上开设有通孔二(4h)，所述液压缸一(13)的缸体固定在蒸煮箱(1)的外壁上，液压缸一(13)的活塞杆(13a)穿过安装孔二(1b)和通孔二(4h)并且端部和推板(4f)转动连接，所述活塞杆(13a)和安装孔二(1b)之间密封设置，所述活塞杆(13a)和通孔二(4h)之间间隙配合。

9.根据权利要求6所述的一种鱿鱼捕捞船，其特征在于，所述驱动机构包括液压马达(23)、导轨三(14)、齿轮座(15)、两个从动齿轮(15c)和一个主动齿轮(15b)，所述导轨三(14)呈环形并且固连在筒体(4b)上靠近底板(4a)的一端的外壁上，所述导轨三(14)的周向设置有齿圈(14a)，所述齿轮座(15)的下端固连在蒸煮箱(1)的底面上，所述齿轮座(15)的上端呈内凹的圆弧形，所述齿轮座(15)中具有安装腔一(15a)，所述安装腔一(15a)贯穿齿轮座(15)的上端，两个所述从动齿轮(15c)分别设置在安装腔一(15a)的两端，所述安装腔一(15a)的中部转动设置有转轴(15d)，所述主动齿轮(15b)固连在转轴(15d)上，所述液压马达(23)固连在蒸煮箱(1)的外壁上，所述蒸煮箱(1)的侧壁上还设置有安装孔三(1c)，所述转轴(15d)的一端穿过安装孔三(1c)位于蒸煮箱(1)外，所述转轴(15d)和安装孔三(1c)之间转动连接，并且转轴(15d)和安装孔三(1c)之间密封设置，所述液压马达(23)的输出轴和转轴(15d)位于蒸煮箱(1)外的一端连接，所述从动齿轮(15c)和主动齿轮(15b)均和齿圈(14a)啮合传动。

10.根据权利要求6所述的一种鱿鱼捕捞船，其特征在于，所述启闭机构包括液压缸二(29)、支撑板(11d)、连接杆(11b)，所述支撑板(11d)固连在蒸煮箱(1)上设置有安装孔一(1a)的一侧，所述液压缸二(29)的缸体固连在蒸煮箱(1)的侧壁上，所述液压缸二(29)的活塞杆的轴线方向和支撑板(11d)的长度向一致，所述连接杆(11b)呈L形，所述连接杆(11b)的一端和密封门(11)的外侧壁固连，另外一端为铰接端，该铰接端通过铰接轴和支撑板(11d)的自由端铰接，所述连接杆(11b)的铰接端还设置有弯折部(11c)，所述弯折部(11c)的一端和连接杆(11b)的铰接端固连，另外一端和液压缸二(29)的活塞杆端部铰接。
