专利号: 201810203321X
申请人: 南京酷朗电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.电动汽车电池分组管理系统,包括汽车电池、电池管理系统,其特征在于:将汽车电池分为若干个电池组(1),并将电池管理系统拆分为放电队列电池管理系统(2)和充电队列电池管理系统(3);

放电队列电池管理系统(2)中包含放电回路切换装置(2a),充电队列电池管理系统(3)中包含充电回路切换装置(3a);

各个已充电的电池组(1)通过放电回路切换装置(2a)接入放电队列电池管理系统(2);

各个已放电的电池组(1)通过充电回路切换装置(3a)接入充电队列电池管理系统(3);

在电动汽车运行时,由放电回路切换装置(2a)按照优先级顺序连接一个或多个电池组(1)、并为电动汽车提供电力;

在对汽车电池充电时,由充电回路切换装置(3a)按照优先级顺序连接一个或多个电池组(1)、并执行充电操作;

各个电池组(1)中分别设有独立的热管理子系统(5);所有热管理子系统(5)与放电队列电池管理系统(2)相连接;由放电队列电池管理系统(2)统一控制、并根据各个电池组(1)的工作状态分别设定各自的热管理运行参数;其中:对于处于工作状态的电池组(1),对应的热管理子系统(5)优先采用主动的热管理措施;对于处于空闲状态的电池组(1),对应的热管理子系统(5)优先采用被动的热管理措施。

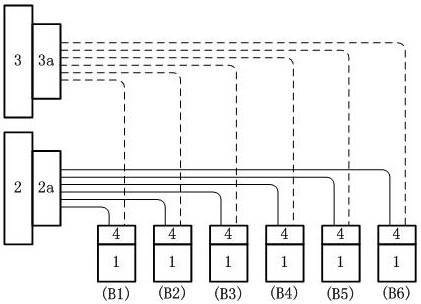

2.根据权利要求1所述的电动汽车电池分组管理系统,其特征在于:各个电池组(1)分别通过切换开关(4)与放电队列电池管理系统(2)或充电队列电池管理系统(3)相连接;

切换开关(4)至少有两个档位,一个连接到放电队列电池管理系统(2),另一个连接到充电队列电池管理系统(3)。

3.根据权利要求1所述的电动汽车电池分组管理系统的运行方法,其特征在于:将各个已充电的电池组(1)接入放电队列电池管理系统(2),由放电队列电池管理系统(2)设定其中各电池组(1)的放电顺序、即形成放电队列;

将各个已放电的电池组(1)接入充电队列电池管理系统(3),由充电队列电池管理系统(3)设定其中各电池组(1)的充电顺序、即形成充电队列;

在电动汽车运行时,由放电队列电池管理系统(2)连接放电队列中优先级最高的一个或多个电池组(1)为电动汽车提供电力、并将放电队列中其他电池组(1)设置为空闲状态;

当前的一个或多个电池组(1)完成放电后,将其转接入充电队列电池管理系统(3);然后,按顺序连接放电队列中剩余的优先级最高的一个或多个电池组(1)为电动汽车提供电力;并依此循环;

在对电池组(1)执行充电操作时,由充电队列电池管理系统(3)连接充电队列中剩下的优先级最高的一个或多个电池组(1)执行充电操作、并将充电队列中其他电池组(1)设置为空闲状态;当前的一个或多个电池组(1)完成充电后,将其转接入放电队列电池管理系统(2);然后,按顺序连接充电队列中剩余的优先级最高的一个或多个电池组(1)执行充电操作;并依此循环。

4.根据权利要求3所述的电动汽车电池分组管理系统的运行方法,其特征在于:优先使用单个电池组(1)作为电动汽车的动力来源,当单个电池组(1)不能满足电动汽车的动力需求时,放电队列电池管理系统(2)可以按照优先级顺序同时连接放电队列中多个电池组(1),由多个电池组(1)共同为电动汽车提供动力。

5.根据权利要求3所述的电动汽车电池分组管理系统的运行方法,其特征在于:当进行小功率充电时,优先采用对单个电池组(1)进行充电的模式;

当进行大功率充电时,充电队列电池管理系统(3)可以按照优先级顺序同时连接充电队列中多个电池组(1),同时对多个电池组(1)执行充电操作。
