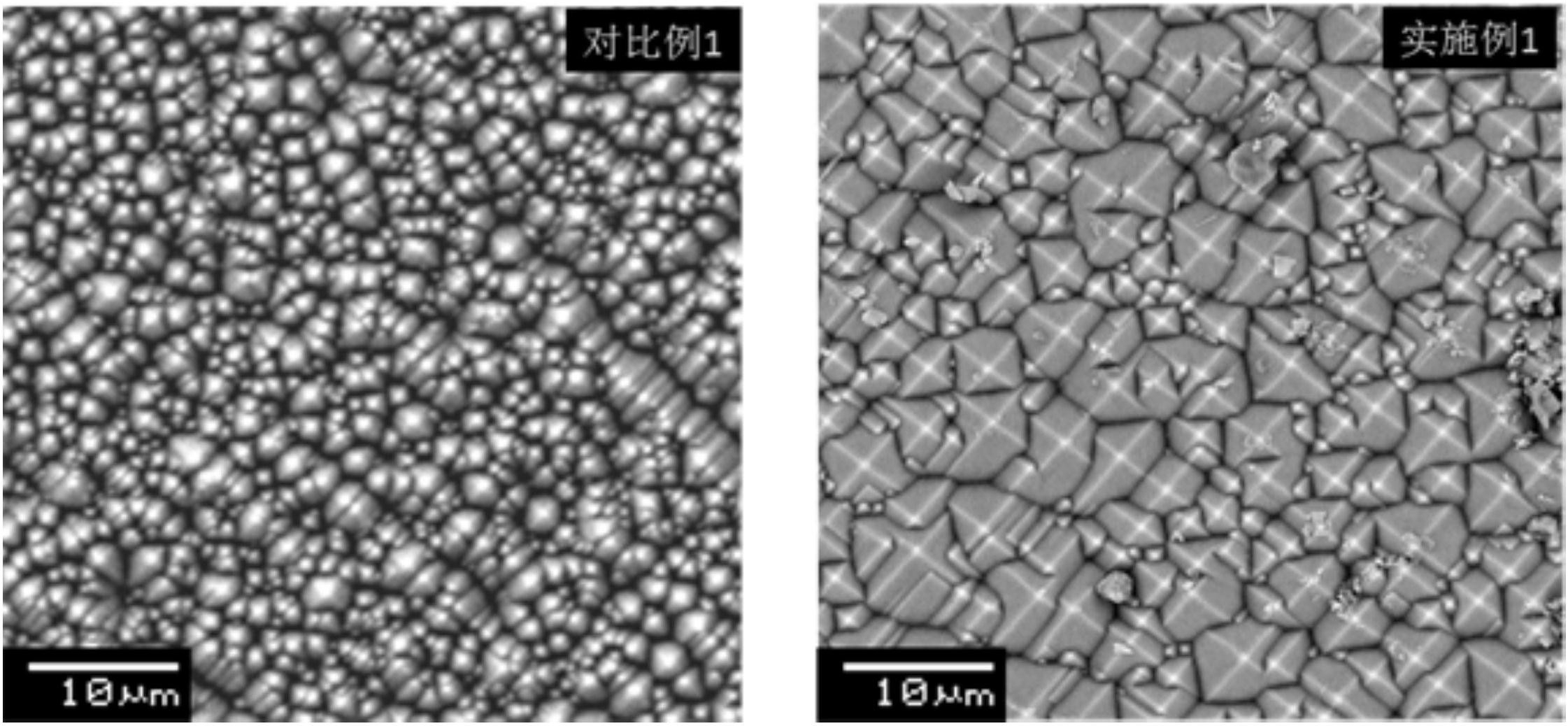

1.一种单晶硅制绒添加剂，其特征在于，含有壳聚糖-聚2-丙烯酰胺基-2-甲基丙磺酸钠共聚物；

壳聚糖-聚2-丙烯酰胺基-2-甲基丙磺酸钠共聚物的制备方法包括以下步骤：将壳聚糖溶解到去离子水中，在惰性气体保护下，依次加入硝酸铈铵和2-丙烯酰胺基-2-甲基丙磺酸钠；升温反应，再将反应体系置于透析袋中，于去离子水中透析后，冻干收集得到共聚物；所述壳聚糖的分子量为10000-50000，脱乙酰度为52-56%；所述2-丙烯酰胺基-2-甲基丙磺酸钠的质量为壳聚糖质量的100-500%。

2.如权利要求1所述的单晶硅制绒添加剂，其特征在于：将壳聚糖溶解到去离子水中后，壳聚糖在去离子水中的质量分数为1-3%。

3.如权利要求1所述的单晶硅制绒添加剂，其特征在于：所述惰性气体为氮气、氦气或氩气的一种。

4.如权利要求1所述的单晶硅制绒添加剂，其特征在于：所述硝酸铈铵的质量为壳聚糖质量的40-120%。

5.如权利要求1或4所述的单晶硅制绒添加剂，其特征在于：反应温度为50-80℃，反应时间为4-24h。

6.如权利要求1所述的单晶硅制绒添加剂，其特征在于：所述透析袋的截留分子量为

8000-20000 Da，透析时间为2-5天。
