专利号: 2018100776932
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 玻璃;矿棉或渣棉
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

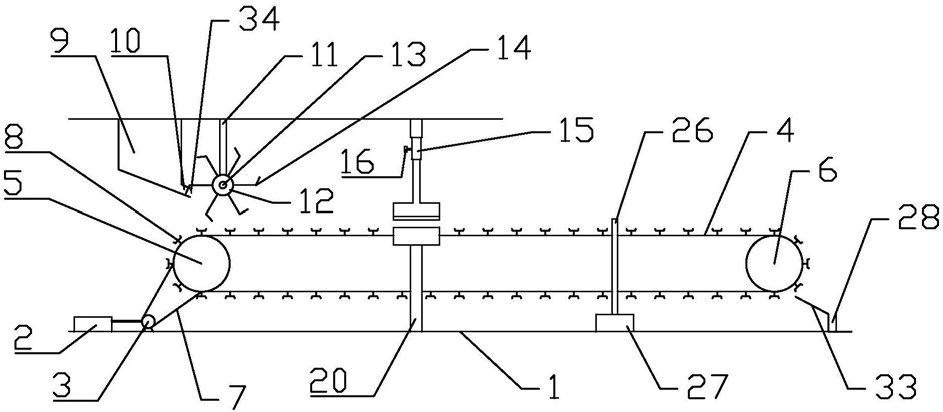

1.一种全自动玻璃采样管切断装置,其特征在于:包括平台(1),在平台(1)上设有一直流电机(2),所述直流电机(2)一侧设有一行走减速机(3),所述直流电机(2)通过直流电机(2)的输出轴与行走减速机(3)相连;在平台(1)上设有传送装置,所述传送装置包括传送带(4)及其设置在传送带(4)两侧的主动轮(5)和从动轮(6),所述主动轮(5)通过皮带(7)与行走减速机(3)相连;在传送带(4)上相对间隔设有若干卡槽(8);所述主动轮(5)上方设有一采样管盒(9),采样管盒(9)上设有一出口(10);在采样管盒(9)一侧设有一采集装置,所述采集装置包括连接杆(11),连接杆(11)下方设有一转轴(12),在转轴(12)上设有一转轴电机(13),所述转轴(12)上相对间隔设有若干采集臂(14);所述传送带(4)上靠近主动轮(5)中段上方设有一切割装置,所述切割装置包括伸缩杆(15),在伸缩杆(15)上设有锁紧装置(16),在伸缩杆(15)下方相对间隔设有两支架(17),所述支架(17)内分别设有一砂轮电机(18),在支架(17)下方分别设有一砂轮(19),所述砂轮电机(18)通过砂轮电机(18)的输出轴与砂轮(19)相连,所述传送带(4)上靠近主动轮(5)的中段两侧分别设有一旋转装置,在旋转装置下方设有一承重杆(20),所述旋转装置包括固定板(21),固定板(21)上相对间隔设有两滑槽(22),所述滑槽(22)上分别依次设有滑块(23)、滚轮电机(24)和滚轮(25),所述滚轮电机(24)通过滚轮电机(24)的输出轴与滚轮(25)相连;所述传送带(4)上靠近从动轮(6)的中段两侧分别设有一掰断装置(26),在传送带(4)下方设有一与掰断装置(26)相对应的废料箱(27);在从动轮(6)下方设有一成品收集箱,所述成品收集箱包括箱体(28),在箱体(28)内部相对设有若干缓冲装置,所述缓冲装置包括缓冲板(29)和设置在缓冲板(29)下方的弹簧(30)以及设置在缓冲板(29)末端的弧形挡板(31),在箱体(28)内部底端设有一海绵垫(32),在箱体(28)外部靠近从动轮(6)的一侧设有一缓冲滑坡(33)。

2.根据权利要求1所述的一种全自动玻璃采样管切断装置,其特征在于:在采样管盒(9)的出口(10)处设有一活动挡板(34),采样管盒(9)的出口(10)高度略大于玻璃采样管的直径。

3.根据权利要求1所述的一种全自动玻璃采样管切断装置,其特征在于:所述滑块(23)卡装于滑槽(22)内,所述滚轮电机(24)通过螺栓固定在滑块(23)上。

4.根据权利要求1所述的一种全自动玻璃采样管切断装置,其特征在于:所述掰断装置(26)为金属棒。

5.根据权利要求1所述的一种全自动玻璃采样管切断装置,其特征在于:所述缓冲滑坡(33)的角度位于135°--155°之间。

6.根据权利要求1所述的一种全自动玻璃采样管切断装置,其特征在于:所述玻璃采样管的直径大于箱体(28)内两相对弧形挡板(31)的距离。

7.根据权利要求1所述的一种全自动玻璃采样管切断装置,其特征在于:所述箱体(28)的一侧面上设有一开启门(35)。

8.根据权利要求1所述的一种全自动玻璃采样管切断装置,其特征在于:所述锁紧装置(16)为锁紧螺栓。

9.根据权利要求1所述的一种全自动玻璃采样管切断装置,其特征在于:所述伸缩杆(15)底部相对间隔设有若干安装孔(36),支架(17)通过安装孔(36)和螺栓固定在伸缩杆(15)上。
