专利号: 2018100602095
申请人: 淮阴师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

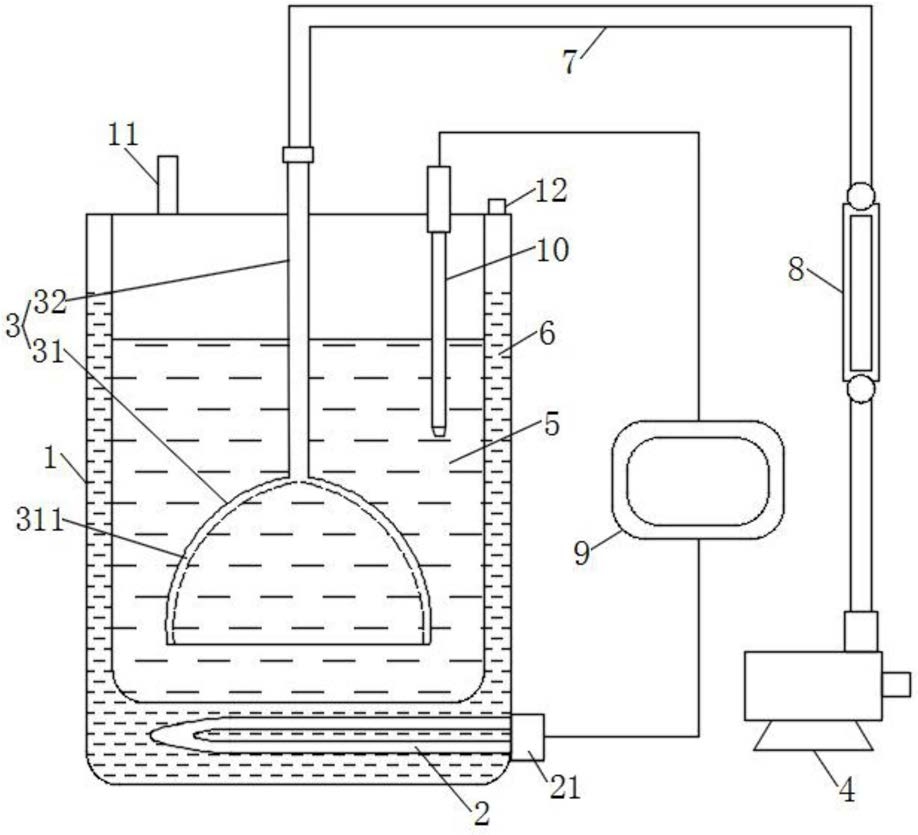

1.一种臭氧气体安全分解设备,其特征在于:包括臭氧气体热解槽(1)、加热装置(2)、气体分散器(3)和臭氧输送机构(4);

所述臭氧气体热解槽(1)为内部中空的槽体,其内部装有热解液(5),其上端具有连通其内部的氧气出口(11);

所述臭氧气体热解槽(1)的槽壁及槽底内部形成相连通的加热腔,所述加热腔内填充有导热介质(6);

所述加热装置(2)设置在所述加热腔内,与其相连的接线头(21)伸出所述臭氧气体热解槽(1)外;

所述臭氧输送机构(4)的出气口与所述气体分散器(3)连通;

所述气体分散器(3)设置在所述臭氧气体热解槽(1)内部的热解液(5)中,用以向所述热解液(5)内扩散臭氧;

所述气体分散器(3)包括分散罩(31)和气管(32);

所述分散罩(31)为开口向下的空心罩体,内部空心区域形成气流空腔(311);

所述分散罩(31)设置在所述臭氧气体热解槽(1)内部靠近其底壁的位置;

所述分散罩(31)内表面布满与所述气流空腔连通的分散孔;

所述臭氧输送机构(4)为气体泵,所述气体泵的进气口外接臭氧气源,其出气口通过输气管(7)与所述气体分散器(3)连通;

所述气管(32)一端与所述分散罩(31)的外表面连接,并与所述气流空腔连通,另一端穿过所述臭氧气体热解槽(1)的顶部,并与所述输气管(7)远离所述气体泵的一端连接并连通;

所述热解液(5)为去离子水或纯净水;所述导热介质(6)为导热油。

2.根据权利要求1所述的一种臭氧气体安全分解设备,其特征在于:所述臭氧气体热解槽(1)上端设有与所述加热腔连通的导热介质出入口(12)。

3.根据权利要求1所述的一种臭氧气体安全分解设备,其特征在于:所述加热装置(2)为加热盘管。

4.根据权利要求3所述的一种臭氧气体安全分解设备,其特征在于:还包括加热控制系统,所述加热控制系统由控制器(9)和温度检测器(10)组成,所述控制器(9)分别与所述接线头(21)以及所述温度检测器(10)电连接,所述温度检测器(10)的探测端伸入所述臭氧气体热解槽(1)内的热解液(5)中,所述温度检测器(10)检测所述热解液(5)的温度,并将温度信息发送至控制器(9),所述控制器(9)根据该温度信息控制所述加热装置(2)的运行。

5.根据权利要求1所述的一种臭氧气体安全分解设备,其特征在于:所述输气管(7)上连通设有气体流量计(8)。
