专利号: 2022100092667
申请人: 西安逸诺医疗科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电解或电泳工艺;其所用设备〔4〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

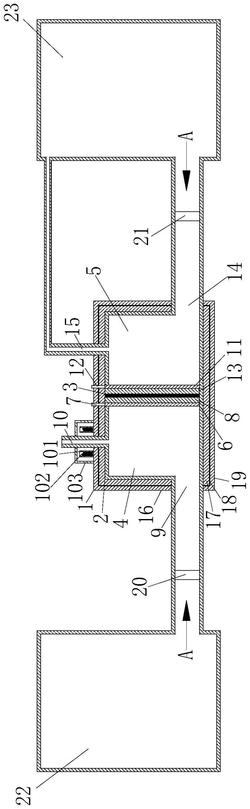

1.一种电解式臭氧发生器,其特征在于:包括电解箱(1),所述电解箱(1)内部设有电解室(2);所述电解室(2)中部设有离子交换膜(3)且其边缘与电解室(2)内壁固定连接;所述电解室(2)被离子交换膜(3)分割成阳极电解室(4)和阴极电解室(5);所述阳极电解室(4)内离子交换膜(3)一侧设有阳极电极(6)且其边缘与电解室(2)内壁固定连接;所述阳极电极(6)上边缘设有阳极通电触头(7)且其穿过电解室(2)内壁与外部接通;所述阳极电极(6)与离子交换膜(3)之间夹有阳极催化剂(8);所述阳极电解室(4)上壁设有阳极出水口(10);

所述阳极电解室(4)下侧壁处设有阳极进水口(9);所述阴极电解室(5)内离子交换膜(3)一侧设有阴极电极(11)且其边缘与电解室(2)内壁固定连接;所述阴极电极(11)上边缘设有阴极通电触头(12)且其穿过电解室(2)内壁与外部接通;所述阴极电极(11)与离子交换膜(3)之间夹有阴极催化剂(13);所述阴极电解室(5)上壁设有阴极出水口(15);所述阴极电解室(5)下侧壁处设有阴极进水口(14);所述电解箱(1)表面和电解室(2)外壁之间设有防泄层(16);所述防泄层(16)靠近电解室(2)部分为内活性炭层(17),其中部为加热层(18),其靠近箱体表面部分为外活性炭层(19),所述阳极出水口(10)外圈套设有透明塑料环(101),所述透明塑料环(101)顶部开设有环形槽(102),所述环形槽(102)内盛放有蓝墨水,所述透明塑料环(101)外扣合有透明塑料罩(103),所述阳极出水口(10)贯穿透明塑料罩(103)顶部且其外表面与透明塑料罩(103)固定连接,所述透明塑料罩(103)底端与电解箱(1)固定连接;

所述阳极进水口(9)一侧通过管道连接有阳极水箱(22);所述阳极水箱(22)和阳极进水口(9)中间管道内部设有一号桨叶(20);所述阴极进水口(14)一侧通过管道连接有阴极水箱(23);所述阴极水箱(23)和阴极进水口(14)中间管道内部设有二号桨叶(21);

所述阴极出水口(15)通过管道与阴极水箱(23)相连;

所述加热层(18)材料为金属材料且表面为网状结构;

所述阳极电极(6)和阴极电极(11)表面设有规则排布的大小圆孔;

所述离子交换膜(3)为PEM;

当电解式产生泄漏时,泄漏的臭氧穿过电解式来到内活性炭层(17),通过内活性炭层(17)的初步吸收,当内活性炭层(17)吸收达到饱和之后臭氧会溢出至加热层(18),加热层(18)的温度在四十度以上,此时臭氧会迅速分解成氧气失去危害作用,当臭氧的溢出速度过快在未分解之前离开了加热层(18)则会被加热层(18)外的外活性炭层(19)吸收,由于加热层(18)的持续加热促使臭氧分解且臭氧本身静置时间过长也会自发分解为氧气,所以此装置可源源不断的吸收和分解臭氧,同时如果臭氧发生泄漏,泄漏的臭氧会从阳极出水口(10)与电解室(2)的连接处流动至透明塑料罩(103)内,透明塑料罩(103)内设置有透明塑料环(101),当透明塑料环(101)内开设的环形槽(102)内盛放的蓝墨水接触到臭氧时,臭氧会氧化蓝墨水,使蓝墨水变透明,此时使用人员便可通过透明塑料罩(103)观察到蓝墨水的变化,得知泄漏信息,及时对设备进行维修。
