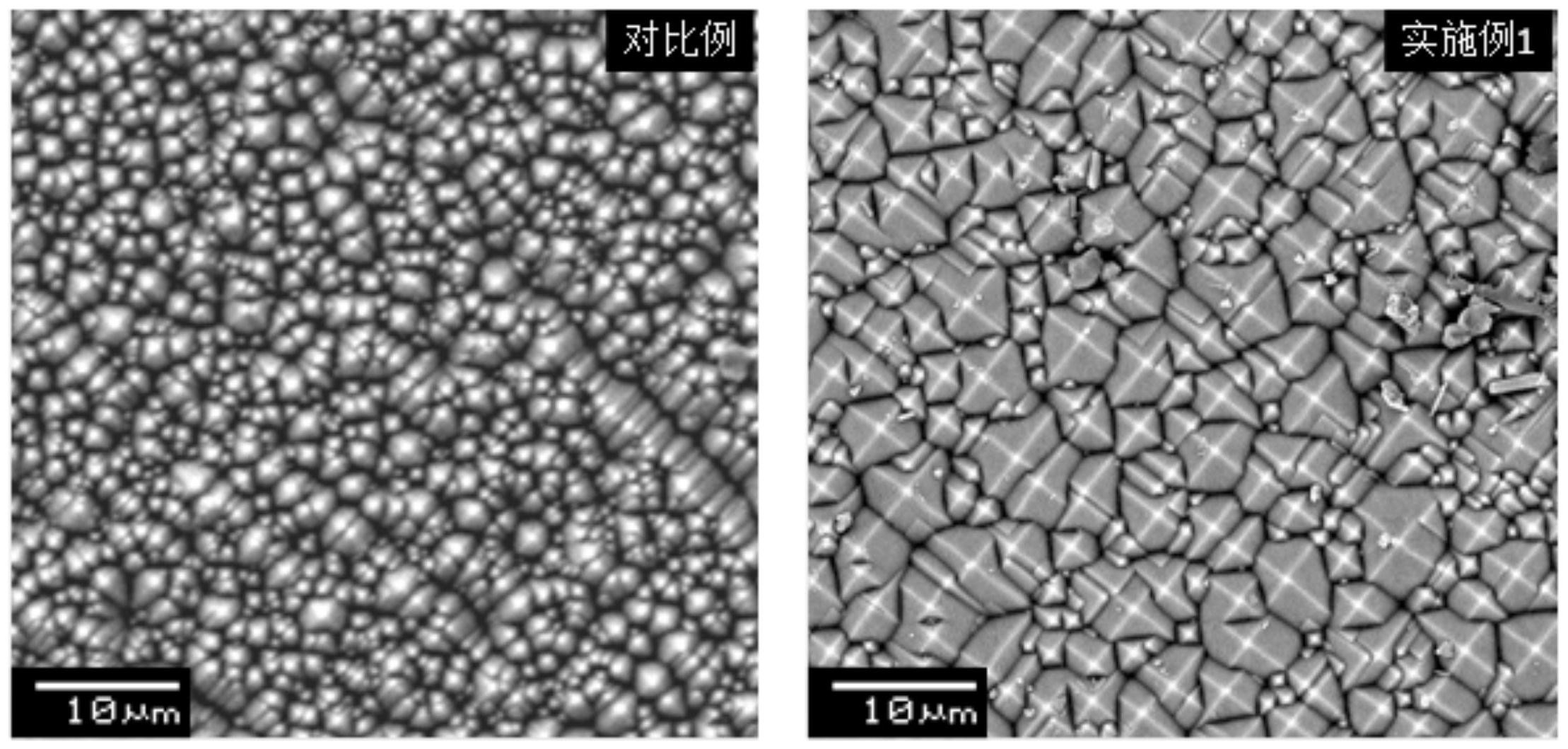

1.一种单晶硅制绒添加剂，其特征在于：含有硫酸软骨素-聚（乙烯基吡咯烷酮-乙烯基吡啶）共聚物。

2.如权利要求1所述的一种单晶硅制绒添加剂，其特征在于：包括以下质量百分含量的组分：硫酸软骨素-聚（乙烯基吡咯烷酮-乙烯基吡啶）共聚物1-6%，二乙烯三胺五甲叉膦酸五钠0.1-1%，3-甲氧基-3-甲基-1-丁醇3-10%，苯甲酸钠0.1-1%和余量的去离子水。

3.如权利要求2所述的一种单晶硅制绒添加剂，其特征在于：包括以下质量百分含量的组分：硫酸软骨素-聚（乙烯基吡咯烷酮-乙烯基吡啶）共聚物2-5%，二乙烯三胺五甲叉膦酸五钠0.2-0.5%，3-甲氧基-3-甲基-1-丁醇5-8%，苯甲酸钠0.2-0.5%和余量的去离子水。

4.如权利要求1所述的一种单晶硅制绒添加剂，其特征在于：所述硫酸软骨素-聚（乙烯基吡咯烷酮-乙烯基吡啶）共聚物的制备方法包括以下步骤：将硫酸软骨素溶解到去离子水中，在惰性气体保护下，依次加入硝酸铈铵、乙烯基吡咯烷酮和乙烯基吡啶；升温进行反应，将反应体系沉淀到有机溶剂中，过滤收集沉淀出的产物，并用有机溶剂冲洗，烘干得到共聚物。

5.如权利要求4所述的一种单晶硅制绒添加剂，其特征在于：所述硫酸软骨素的分子量为30000-50000。

6.如权利要求4或5所述的一种单晶硅制绒添加剂，其特征在于：所述硝酸铈铵的质量为硫酸软骨素质量的30-80%，乙烯基吡咯烷酮的质量为硫酸软骨素质量的300-600%，乙烯基吡啶的质量为硫酸软骨素质量的50-100%。

7.如权利要求4所述的一种单晶硅制绒添加剂，其特征在于：所述惰性气体为氮气、氦气或氩气的一种。

8.如权利要求4所述的一种单晶硅制绒添加剂，其特征在于：反应温度为40-80℃，反应时间为6-24h。

9.如权利要求4所述的一种单晶硅制绒添加剂，其特征在于：所述去离子水的质量与硫酸软骨素的质量比为10:1-100:1。

10.如权利要求4所述的一种单晶硅制绒添加剂，其特征在于：所述有机溶剂为甲醇、乙醇或丙酮的一种；在沉淀时，所述有机溶剂的质量与反应体系的质量比为1:1-5:1。
