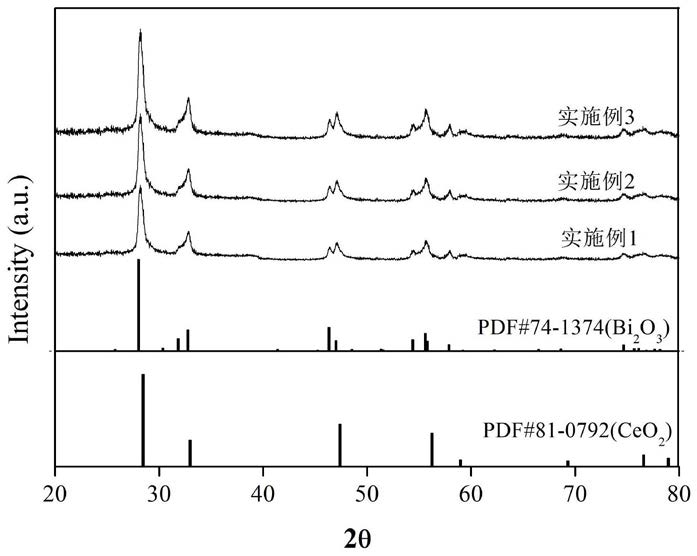

1.一种机械球磨热处理两步法合成三氧化二铋-二氧化铈纳米复合物的方法，其特征在于：将固相原料二水合铋酸钠、亚硫酸氢钠和五水合硝酸铈混合后，进行机械球磨固相反应，获得BiONO3-CeO2前驱体，对所述BiONO3-CeO2前驱体进行热处理，然后再经洗涤、离心分离及干燥后，即制得目标产物Bi2O3-CeO2纳米复合物。

2.根据权利要求1所述的机械球磨热处理两步法合成三氧化二铋-二氧化铈纳米复合物的方法，其特征在于：所述二水合铋酸钠、亚硫酸氢钠和五水合硝酸铈的摩尔比为2:1.5:

1。

3.根据权利要求1所述的机械球磨热处理两步法合成三氧化二铋-二氧化铈纳米复合物的方法，其特征在于：所述机械球磨固相反应是指：将混合后原料放入氧化锆球磨罐中，再置于球磨机中，设定转速480rpm，球磨反应6小时。

4.根据权利要求1所述的机械球磨热处理两步法合成三氧化二铋-二氧化铈纳米复合物的方法，其特征在于：所述热处理是将BiONO3-CeO2前驱体在400℃下加热2～10小时。

5.根据权利要求1所述的机械球磨热处理两步法合成三氧化二铋-二氧化铈纳米复合物的方法，其特征在于：所述洗涤是用蒸馏水进行洗涤，所述干燥是在60℃、0.1Mpa真空度下真空干燥2小时。
