专利号: 2018100477521
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

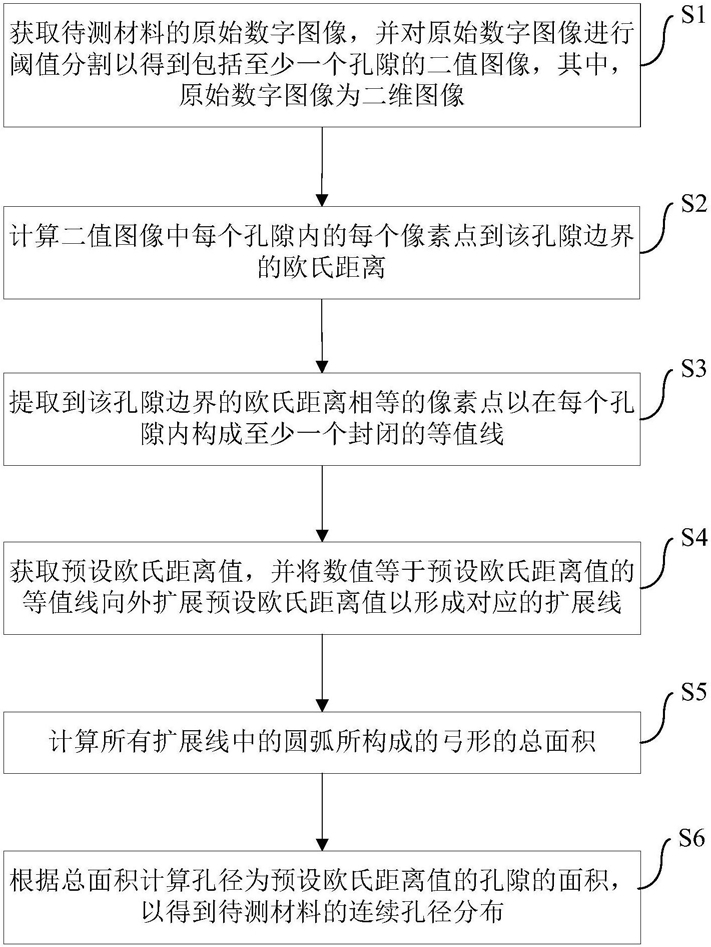

1.一种基于二维数字图像连续孔径分布的计算方法,其特征在于,包括以下步骤:S1,获取待测材料的原始数字图像,并对所述原始数字图像进行阈值分割以得到包括至少一个孔隙的二值图像,其中,所述原始数字图像为二维图像;

S2,计算所述二值图像中每个所述孔隙内的每个像素点到该孔隙边界的欧氏距离;

S3,提取到该孔隙边界的欧氏距离相等的像素点以在每个所述孔隙内构成至少一个封闭的等值线;

S4,获取预设欧氏距离值,并将数值等于所述预设欧氏距离值的等值线向外扩展所述预设欧氏距离值以形成对应的扩展线;

S5,计算所有所述扩展线中的圆弧所构成的弓形的总面积;

S6,根据所述总面积计算孔径为所述预设欧氏距离值的孔隙的面积,以得到所述待测材料的连续孔径分布。

2.根据权利要求1所述的基于二维数字图像连续孔径分布的计算方法,其特征在于,所述步骤S6具体包括:S61,将所述预设欧氏距离值以预设增量为步长由0增大到所述步骤S2中计算得到的欧氏距离的最大值,并依次根据步骤S4-S5计算每个所述预设欧氏距离值对应的所述总面积;

S62,确定第一预设欧氏距离值和第二预设欧氏距离值,其中,所述第二预设欧氏距离值由所述第一预设欧氏距离值增大所述预设增量得到;

S63,计算所述第一预设欧氏距离值所对应的总面积与所述第二预设欧氏距离值所对应的总面积之差以得到孔径为所述第一预设欧氏距离值的孔隙的面积;

S64,根据步骤S62-S63得到所述待测材料的连续孔径分布。

3.根据权利要求1所述的基于二维数字图像连续孔径分布的计算方法,其特征在于,通过透射电子显微镜TEM、扫描电子显微镜SEM或环境扫描电子显微镜ESEM获取所述待测材料的原始数字图像。

4.根据权利要求2所述的基于二维数字图像连续孔径分布的计算方法,其特征在于,所述预设增量为所述二值图像中相邻像素之间的距离。

5.根据权利要求4所述的基于二维数字图像连续孔径分布的计算方法,其特征在于,所述预设增量为1μm。
