专利号: 2018100082353
申请人: 安徽风然家俱有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

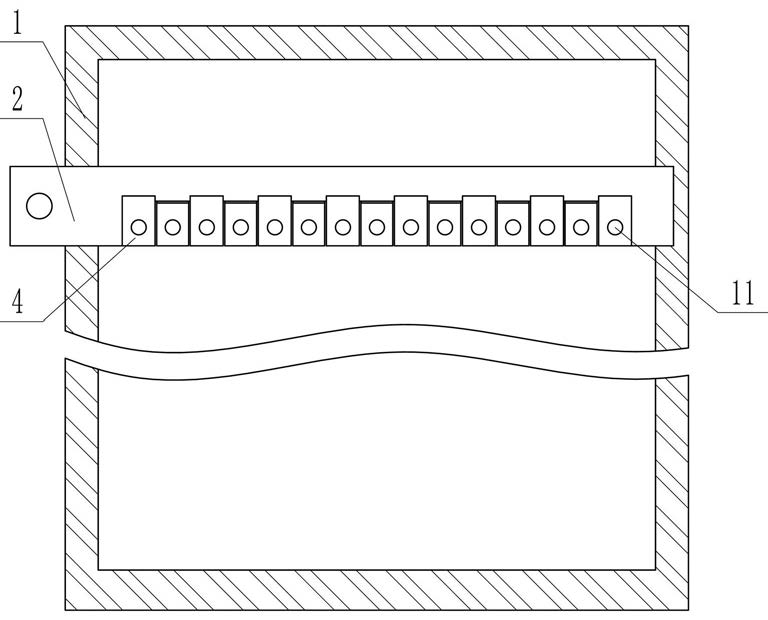

1.一种可分散衣物的衣柜,包括柜体(1),其特征在于,所述的柜体(1)内设有两个水平放置且可在柜体(1)内前后移动的竖向平板(2),两个竖向平板(2)关于柜体(1)前后中心对称布置,两个竖向平板(2)相对的端面上分别固定有多个沿竖向平板(2)左右方向均布的横板(3),每个竖向平板(2)上相邻横板(3)之间的间隔相同且其间隔不小于横板(3)的宽度,两个竖向平板(2)上的横板(3)互相错位布置,每个横板(3)远离相应的竖向平板(2)的一端固定有置于横板(3)下方的竖板(4),一个横板(3)和一个竖板(4)构成一个L形固定块,两个竖向平板(2)以及多个L形固定块共同形成支撑装置;

所述的两个竖向平板(2)相对的端面上分别开设有左右布置的滑槽(5),每个滑槽(5)内分别安装有一个可在滑槽(5)内滑动的滑块(6),两个滑块(6)置于两个竖向平板(2)的同一侧,每个滑块(6)上分别铰接有一个连杆(7),两个连杆(7)的另一端互相交错且分别铰接在其相对的竖向平板(2)上,两个连杆(7)的中间部位通过销柱铰接在一起构成X形结构,两个竖向平板(2)的前后移动会通过两个滑块(6)在滑槽(5)内的滑动带动两个连杆(7)的转动;

所述的柜体(1)外侧固定有将两个竖向平板(2)端头包络在内的防护壳体(9),调整螺杆(8)的后侧一端转动连接在防护壳体(9)上,调整螺杆(8)的前侧端贯穿防护壳体(9)并置于防护壳体(9)的外侧;所述的两个竖向平板(2)远离滑块(6)的一侧贯穿柜体(1)并置于柜体(1)外侧,两个竖向平板(2)置于柜体(1)外侧的部位设有一个同时贯穿两个竖向平板(2)的调整螺杆(8),调整螺杆(8)与两个竖向平板(2)均为螺纹连接且旋向相反,构成调整螺杆(8)的转动可以带动两个竖向平板(2)的同步的前后反向移动;

所述的竖向平板(2)的左右两端卡装在柜体(1)的左右侧壁上,构成竖向平板(2)可沿柜体(1)左右侧壁前后移动的结构,两个滑块(6)分别卡装在滑槽(5)内,构成滑块(6)可在滑槽(5)内左右滑动的结构。

2.根据权利要求1所述的一种可分散衣物的衣柜,其特征在于,所涉的调整螺杆(8)的中间部位设有限位台阶(10)。

3.根据权利要求1所述的一种可分散衣物的衣柜,其特征在于,所述的L形固定块的横板(3)长度为5-10cm,每个连杆(7)的长度不小于L形固定块的横板(3)长度,L形固定块的宽度为1.5-2cm,同一竖向平板(2)上相邻的固定块之间的间隔等于L形固定块的宽度。

4.根据权利要求1所述的一种可分散衣物的衣柜,其特征在于,所述的每个竖板(4)上开设有前后方向的第一通孔(11)。
