专利号: 2017800007750
申请人: 深圳市汇顶科技股份有限公司
专利类型:其他
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种触控位置的确定方法,其特征在于,包括:

采集电容触控传感器在被打码时通过检测电极输出的原始采样数据,以及采集所述电容触控传感器在未被打码时通过检测电极输出的噪声采样数据;

根据电容触控传感器分别在被打码时、未被打码时通过检测电极输出的原始采样数据以及噪声采样数据,确定触控对象在所述电容触控传感器上的触控位置。

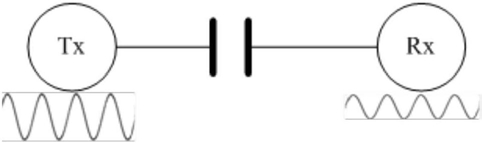

2.根据权利要求1所述的方法,其特征在于,所述电容触控传感器为互容触控传感器,所述互容触控传感器包括用于加载打码信号的驱动电极以及用于输出所述原始采样数据的感应电极,所述采集电容触控传感器在被打码时通过检测电极输出的原始采样数据包括:采集所述互容触控传感器中所述感应电极输出的所述原始采样数据。

3.根据权利要求1所述的方法,其特征在于,所述电容触控传感器为自容触控传感器,所述自容触控传感器通过所述检测电极加载打码信号,并通过所述检测电极输出所述原始采样数据,所述采集电容触控传感器在被打码时通过检测电极输出的原始采样数据包括:采集所述自容触控传感器中所述检测电极输出的所述原始采样数据。

4.根据权利要求1所述的方法,其特征在于,所述电容触控传感器为互容触控传感器,所述互容触控传感器包括用于加载打码信号的驱动电极以及用于输出所述原始采样数据的感应电极,所述采集所述电容触控传感器在未被打码时通过检测电极输出的噪声采样数据包括:所述驱动电极不加载打码信号时采集所述感应电极输出的噪声采样数据;以及,所述感应电极不加载打码信号时采集所述驱动电极输出的噪声采样数据。

5.根据权利要求1所述的方法,其特征在于,所述电容触控传感器为自容触控传感器,所述自容触控传感器通过所述检测电极加载打码信号,并通过所述检测电极输出所述原始采样数据,所述采集所述电容触控传感器在未被打码时通过检测电极输出的噪声采样数据包括:所述检测电极不加载打码信号时采集所述检测电极输出的所述噪声采样数据。

6.根据权利要求1所述的方法,其特征在于,所述根据电容触控传感器分别在被打码时、未被打码时通过检测电极输出的原始采样数据以及噪声采样数据,确定触控对象在所述电容触控传感器上的触控位置包括:根据所述噪声采样数据对所述原始采样数据进行验证的验证结果,确定所述触控对象在所述电容触控传感器上的触控位置。

7.根据权利要求6所述的方法,其特征在于,所述根据所述噪声采样数据对所述原始采样数据进行验证包括:根据有效的所述噪声采样数据,对所述原始采样数据进行验证,以确定所述原始采样数据是否可用;

若可用,则根据所述噪声采样数据和所述原始采样数据确定触控对象在所述电容触控传感器上的触控位置。

8.根据权利要求7所述的方法,其特征在于,根据所述噪声采样数据和所述原始采样数据确定触控对象在所述电容触控传感器上的触控位置包括:根据所述原始采样数据,确定触控区域;

根据所述噪声采样数据,滤除掉所述触控区域中的非真实的触控位置,以确定所述触控对象在所述电容触控传感器上的触控位置。

9.根据权利要求7所述的方法,其特征在于,根据所述噪声采样数据和所述原始采样数据确定触控对象在所述电容触控传感器上的触控位置包括:根据所述噪声采样数据对所述原始采样数据进行过滤;

根据过滤后的所述原始采样数据确定所述触控对象在所述电容触控传感器上的触控位置。

10.根据权利要求9所述的方法,其特征在于,根据所述噪声采样数据对所述原始采样数据进行过滤包括:根据所述噪声采样数据确定所述触控对象在所述电容触控传感器上触控时形成的噪声区域,根据所述噪声区域对所述原始采样数据进行过滤。

11.根据权利要求10所述的方法,其特征在于,所述电容触控传感器为互容触控传感器时,根据所述噪声采样数据确定所述触控对象在所述电容触控传感器上触控时形成的噪声区域包括:根据驱动电极不加载打码信号时感应电极输出的噪声采样数据确定第一坐标,根据第一坐标确定所述触控对象在所述电容触控传感器上触控时形成的噪声区域;和/或,根据感应电极不加载打码信号时驱动电极输出的噪声采样数据确定第二坐标,根据第二坐标确定所述触控对象在所述电容触控传感器上触控时形成的噪声区域。

12.根据权利要求7所述的方法,其特征在于,若所述原始采样数据不可用,则根据所述噪声采样数据确定所述触控对象在所述电容触控传感器上的触控位置。

13.一种电容触控装置,其特征在于,所述电容触控装置用于采集电容触控传感器在被打码时通过其检测电极输出的原始采样数据,以及采集所述电容触控传感器在未被打码时通过其检测电极输出的噪声采样数据;以及,根据电容触控传感器分别在被打码时、未被打码时通过检测电极输出的原始采样数据以及噪声采样数据,确定触控对象在所述电容触控传感器上的触控位置。

14.根据权利要求13所述的装置,其特征在于,所述电容触控传感器为互容触控传感器,所述互容触控传感器包括用于加载打码信号的驱动电极以及用于输出所述原始采样数据的感应电极,则所述电容触控装置进一步用于:所述驱动电极不加载打码信号时采集所述感应电极输出的噪声采样数据;以及,所述感应电极不加载打码信号时采集所述驱动电极输出的噪声采样数据。

15.根据权利要求13所述的装置,其特征在于,所述电容触控传感器为自容触控传感器,所述自容触控传感器通过所述检测电极加载打码信号,并通过所述检测电极输出所述原始采样数据,则所述电容触控装置进一步用于:所述检测电极不加载打码信号时采集所述检测电极输出的所述噪声采样数据。

16.根据权利要求13所述的装置,其特征在于,所述电容触控装置进一步用于:根据所述噪声采样数据对所述原始采样数据进行验证的验证结果,确定所述触控对象在所述电容触控传感器上的触控位置。

17.根据权利要求16所述的装置,其特征在于,所述电容触控装置进一步用于:根据有效的所述噪声采样数据,对所述原始采样数据进行验证,以确定所述原始采样数据是否可用;

若可用,则根据所述噪声采样数据和所述原始采样数据确定触控对象在所述电容触控传感器上的触控位置。

18.根据权利要求17所述的装置,其特征在于,所述电容触控装置进一步用于:根据所述原始采样数据,确定触控区域;

根据所述噪声采样数据,滤除掉所述触控区域中的非真实的触控位置,以确定所述触控对象在所述电容触控传感器上的触控位置。

19.根据权利要求17所述的装置,其特征在于,所述电容触控装置进一步用于:根据所述噪声采样数据对所述原始采样数据进行过滤;

根据过滤后的所述原始采样数据确定所述触控对象在所述电容触控传感器上的触控位置。

20.根据权利要求19所述的装置,其特征在于,所述电容触控装置进一步用于:根据所述噪声采样数据确定所述触控对象在所述电容触控传感器上触控时形成的噪声区域,根据所述噪声区域对所述原始采样数据进行过滤。

21.根据权利要求20所述的装置,其特征在于,所述电容触控传感器为互容触控传感器时,所述电容触控装置进一步用于:根据驱动电极不加载打码信号时感应电极输出的噪声采样数据确定第一坐标,根据第一坐标确定所述触控对象在所述电容触控传感器上触控时形成的噪声区域;和/或,根据感应电极不加载打码信号时驱动电极输出的噪声采样数据确定第二坐标,根据第二坐标确定所述触控对象在所述电容触控传感器上触控时形成的噪声区域。

22.根据权利要求17所述的装置,其特征在于,所述电容触控装置进一步用于:若所述原始采样数据不可用,则根据所述噪声采样数据确定所述触控对象在所述电容触控传感器上的触控位置。

23.一种电容触控终端,其特征在于,包括:电容触控传感器以及如权利要求13-22任一项所述的电容触控装置,所述电容触控传感器的检测电极与所述电容触控装置电连接。
