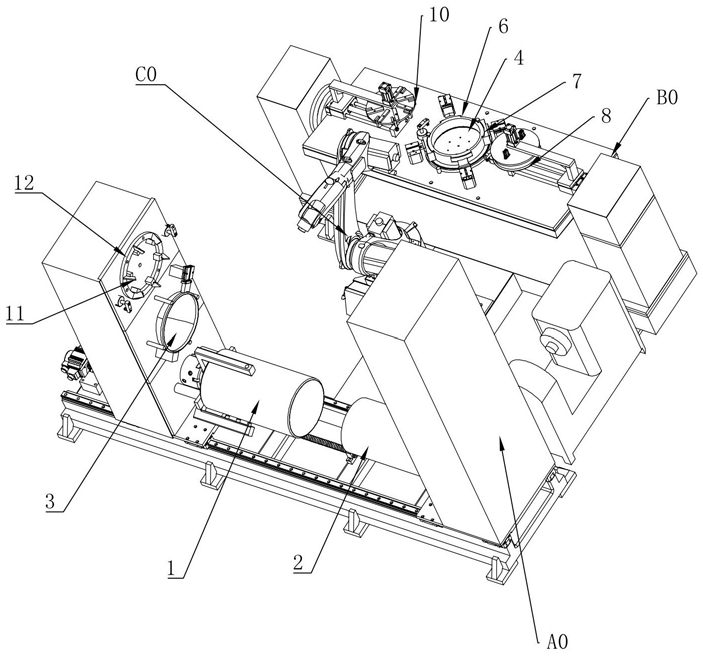

1.一种抗爆容器内衬固定组装装置,其特征在于:包括筒体工作台(A0)和用于焊接的机械手臂(C0);
所述筒体工作台(A0)包括底台,所述底台上设置有固定台(a1)和在底台水平移动的移动台(a2),所述固定台(a1)上朝向移动台(a2)的方向上设置有可在固定台(a1)上上下移动的位移装置(a3),所述位移装置(a3)上设置有固定花键套环和内衬的第一固定装置(a5);
所述移动台(a2)用于固定外筒、底封头、底封头加强筋、底座;
所述底台上设置有用于推动移动台(a2)朝向固定台(a1)运动的水平推动机构(a8);
所述第一固定装置(a5)包括卡盘安装盘(a51),所述卡盘安装盘(a51)上设置有若干安装柱(a52),若干所述安装柱(a52)以卡盘安装盘(a51)圆心为中心呈圆周整列设置,所述安装柱(a52)距卡盘安装盘(a51)圆心距与花键套环的内径相同,所述安装柱(a52)用于抵触花键套环内壁;
所述卡盘安装盘(a51)中心设置有内衬卡爪气缸(a53),所述内衬卡爪气缸(a53)包括内衬卡爪缸体(a59)以及设置在内衬卡爪缸体(a59)上的内衬卡爪臂(a54),所述内衬卡爪臂(a54)包括由于在内衬卡爪缸体(a59)上滑移的内衬滑动块(a55)以及用于与内衬内壁抵触的内衬爪臂(a56)。
2.根据权利要求1所述的抗爆容器内衬固定组装装置,其特征在于:所述位移装置(a3)包括位移电机(a31),所述位移电机(a31)的输出端上设置有丝杆(a32),所述丝杆(a32)上设置有位移板(a33),所述位移板(a33)上设置有限位孔(a34),所述固定台(a1)上设置有穿过限位孔(a34)的限位柱(a35),所述位移板(a33)上设置有与丝杆(a32)配合的位移螺纹孔(a36),所述第一固定装置(a5)设置在位移板(a33)上。
3.根据权利要求2所述的抗爆容器内衬固定组装装置,其特征在于:
所述位移板(a33)上设置有旋转电机(a58),所述旋转电机(a58)的输出端与卡盘安装盘(a51)连接。
4.根据权利要求3所述的抗爆容器内衬固定组装装置,其特征在于:所述内衬爪臂(a56)上设置有内衬顶柱(a57),所述内衬爪臂(a56)伸入内衬内部。
5.根据权利要求4所述的抗爆容器内衬固定组装装置,其特征在于:所述内衬顶柱(a57)朝向内衬内壁的端部设置有圆台端,所述圆台端截面较小的端部与内衬内壁抵触。
6.根据权利要求5所述的抗爆容器内衬固定组装装置,其特征在于:所述水平推动机构(a8)包括设置在底台的滑轨(a81)以及设置在移动台(a2)底部的滑块(a82),所述滑块(a82)滑移连接在滑轨(a81)上,所述底台上设置有水平推动电机(a83),所述水平推动电机(a83)的输出端上连接有螺杆(a84),所述移动台(a2)底部设置有安装块(a85),所述安装块(a85)上设置有供螺杆(a84)穿过且螺纹连接的螺孔(a86)。
7.根据权利要求6所述的抗爆容器内衬固定组装装置,其特征在于:所述移动台(a2)底部设置有固定板(a87),所述滑块(a82)设置在固定板(a87)上,所述固定板(a87)上设置有供滑块(a82)安装的安装槽(a88),所述滑块(a82)上设置有凹槽(a89),所述滑轨(a81)嵌入至凹槽(a89)中,所述滑轨(a81)外壁上设置有凹陷(a810),所述凹槽(a89)内壁上设置有陷入凹陷(a810)的凸起(a811)。
8.根据权利要求7所述的抗爆容器内衬固定组装装置,其特征在于:所述底台上设置有用于安装滑轨(a81)陷入的陷槽(a812)。
