专利号: 2017114916337
申请人: 柳州中通科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2023-08-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

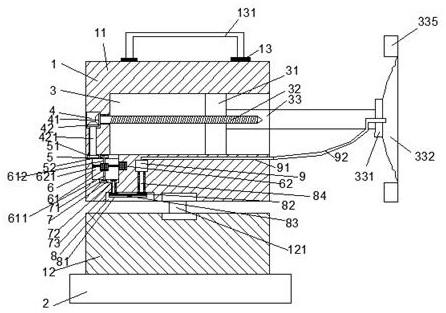

1.一种汽车外壳修复机,包括固定座和设置在固定座上方的机架,其特征在于:机架内自上至下依次设置有旋转架体、中心旋转轴和固定架,旋转架体内设置工作空腔,工作空腔内设置有推动装置,推动装置左侧设置有调节螺型杆,调节螺型杆左端与机架内壁旋转配合连接,调节螺型杆右侧螺型配合空心活动板,空心活动板右侧中心固定设置空心活动臂,空心活动臂右端固定设置塑料压缩包,在旋转架体左侧中有向下依次有序通连的一号凹腔、二号凹腔、三号凹腔、四号凹腔和五号凹腔,一号凹腔内设置有与旋转架体内壁旋转配合连接的一号旋转轴,一号旋转轴上部末端固定设置有二号斜口转轮,二号斜口转轮与一号凹腔左侧设置的一号斜口转轮齿合,一号斜口转轮左侧固定设置调节螺型杆,调节螺型杆向右延伸穿进工作空腔,调节螺型杆与右侧空心活动板螺型配合连接,空心活动板与一号内腔上下表面滑移配合连接,空心活动板右面固定设置空心活动臂,空心活动臂向右侧延伸并伸出旋转架体外表面,空心活动臂右端固定设置有塑料压缩包组件,三号凹腔内设置有切换驱动装置,五号凹腔上部内表面内部嵌设有抽气装置;其中,所述切换驱动装置包括嵌设在所述三号凹腔右侧外表面内的一号马达,所述一号马达左侧动力轴上装配连接有带动螺型杆,所述带动螺型杆左侧后端与所述三号凹腔左侧内层体旋转配合连接,所述带动螺型杆上螺型配合连接有二号马达,所述二号马达上下双侧面分别装配连接有二号旋转轴和三号旋转轴,所述三号旋转轴向下穿进四号凹腔,所述三号旋转轴外表面环绕设置有转台,所述二号旋转轴上端和所述三号旋转轴下端分别与所述旋转架体内层体滑移配合连接,所述二号旋转轴上端末端设置有二号齿口转轮,所述二号齿口转轮向上穿进所述二号凹腔内并可与所述一号齿口转轮齿合,所述三号旋转轴下端尾端固定设置有三号齿口转轮,所述三号齿口转轮向下穿进所述四号凹腔中并与所述四号凹腔右部设置的四号齿口转轮齿合,所述四号齿口转轮下部固定设置向下穿进五号凹腔内的四号旋转轴,所述四号旋转轴下端尾部固定设置一号带轮,所述五号凹腔右侧设置有二号带轮,所述一号带轮与所述二号带轮通过圆周外包的皮带摩擦配合连接;其中,所述抽气装置,抽气装置包括设置在所述五号凹腔上部内壁外表面的抽气泵和旋转架体内气流管道及右侧外表面的金属软管,所述五号凹腔内二号带轮上部固定设置五号旋转轴,所述五号旋转轴外表面环绕设置有转台,所述五号旋转轴固定连接所述抽气泵,所述旋转架体内部嵌设有气流管道,所述气流管道与所述金属软管密封连接,所述金属软管与上述塑料压组件密封连接;其中,所述塑料压缩包组件包括固定架和塑料包,所述固定架和所述空心活动臂之间用三个螺钉连接,所述塑料包与所述固定架之间用A,B水胶粘连,所述塑料包圆周区域设置有粘性区域,所述圆周区域外部固定设置有强力磁圈,所述塑料包中心固定设置有抽气阀,所述抽气阀透过塑料包和固定架伸进空心活动臂与所述金属软管密封连接。

2.根据权利要求1所述的一种汽车外壳修复机,其特征在于:所述机架上端设置有左右互称的两块稳固孔,两块所述稳固孔上设置有拉环。
